船舶空調技術實訓系統

KCCBK-07型船舶空調技術實訓系統

一、 產品概述：

船舶空調技術實訓系統是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業及本科院校的教學、實訓、實驗要求研制和開發的產品。

二、特 點

1.全實物化實訓教學 本裝置是將船舶空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。并增加了一些輔助配置，讓學生全面地掌握中央空調技能知識　

2.該船舶空調實訓裝置具有電力拖動控制、自動控制 .和手動控制方式，配溫度傳感器及采集儀表.

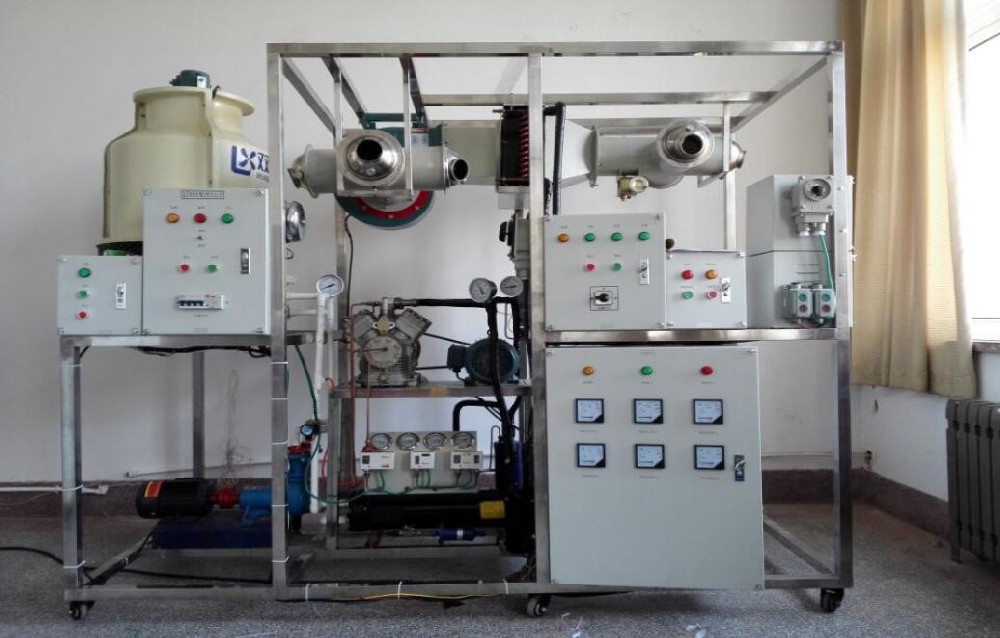

圖片供參考

三、技術參數

1.電源： AC 220 V±10%  50Hz；

2.最大供冷量：7。5kW；

4.最大輸入總功率：6.5kW；

7.循環風量：700m3/h；

8.制冷劑：R22；

9.漏電動作電流：≤30mA；

10.安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準，

11.外形尺寸：220cm×70cm×1800

12.實驗臺控制智能模塊

本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：

(1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護

(2）軟件平臺：

電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。

(3）工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、

(4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。

(5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。

(6）電流檢測通道：1路、電壓檢測通道：3路。

(7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、

（8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.

（9）通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，

（10)傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.

（11）功能顯示：可顯示電壓、電流、功率

（12）界軟件面

（13）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準

  （ 14）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

四、 裝置的配置

1.整個空調由蒸發器、送風機、控制電路、主風管，分岐風管，儀表、主風閥、出風閥，過濾器組成集中式送系統為整個區域提供經過處理的空氣，由風機經風閥統一到各個單位房間送風系統

2.實訓平臺：

實訓裝置為鋼式結構、堅固，造型美觀大方，實訓桌還有四個萬向輪，便于移動和固定。

3.實訓裝置主要由控制臺、水冷制冷機組、風機管道，管道調節閥門、主機實訓模塊、連軸式冷卻水泵，冷卻塔，溫度和壓力傳感器等組成溫度和壓力表等組成

4.電源控制部分：

交流防爆電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有指針式交流電壓表，分別指示輸入三相電網電壓值。

5.防爆測量儀表

（1）指針式電壓表3只：量程0～450V，防瀑電流表3只

（2）真空壓力表：量程-0.1～1.5Mpa，量程-0.1～3.5Mpa

（3）防爆開關旋鈕、指示燈：二檔防爆式

6.水冷制冷機組

包含制3P半封閉式制冷壓縮機、風冷冷凝器、視液器、干燥過濾器、供液電磁閥、自動熱力膨脹閥、手動膨脹閥、油液分離器、氣液分離器、表冷器制冷泄壓閥   （2.8MP）、船舶用制冷閥組件、手動膨脹閥等構成。

7.冷卻水系統

由連軸式冷卻水泵、海水冷卻器。冷卻塔（3T/H）、閥門組成，水冷冷凝器進出口：DN15

8.冷卻水泵：

電壓380V功率0.55KW，離心式，連接方式機械密封連軸式

9.數顯溫度表：

采用NTC傳感器，測量范圍-50～150℃

10.加熱供暖系統：

由兩組管道加熱裝置給管道空氣加熱，在極寒冷情況下為區域提供暖氣。

11.集中式送風管道：

由鋼制送風管道1套，380V/0.37KW離心送風機1個、風量調節閥1個、手動不銹鋼出風口3個（直徑170MM），進風管道1個手動不銹鋼出風口3個（直徑170MM）組成

12.系統保護：

（1）制冷泄壓裝置：當系統超出時，自動排出過高的壓力

（2）高低壓力保護器：是制冷壓力過高時保停止電源，保護壓縮機。

13.制冷/空調系統操作軟件：（單機版）

是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。

主要功能

（1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。

（2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。

（3）周期分析：例如一個和兩個階段的周期比較。

（4）系統尺寸：獲得組件的大小與一般的尺寸標準。

（5）過冷溫度的設定、過熱度加載選擇計算

（6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。

（7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。

（8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數?？梢栽陧椖恐辛私馊绾芜x擇和計算這些過程：

（9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點

（10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖

（11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數

（12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。

五、基本配置實訓項目：

五、實訓項目

基本操作

1.集中空調制冷系統的認識、基本控制原理。

2.集中空調制冷系統各部件的作用，使用原理。

3.船舶空調啟動和停止的實訓。

4.船舶空調制冷系統調試、保護技術。

5.集中空調船舶空調的控制方法。

6.船舶制冷系統常見故障處理方法。

7.船舶空調電氣控制原理。

8.認識船舶空調的結構及設備的實訓。

9.船舶空調的運行工況及各運行參數進行檢測實訓。

10.船舶壓縮機的制冷結構組成方式。

11.中央空調制暖系統組成實訓。

12.送風系統空氣處理方法。

高級工實訓

1.空調系統工程的抽真空調實驗。

2.空調系統工程的加注制冷劑實驗。

3.空調的溫度調節實訓。

4.壓縮機制冷系統能量調節設備的應用。

5.空氣送風系統工程原理，送風調節。

6.壓縮機高壓排氣故障檢修。

7.壓縮機吸氣故障檢修。

8.膨脹閥堵塞故障現象。

9.高低壓保護故障排除。

10.空調制冷實訓。

12.空調供熱模式。

13.學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。

14.學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數。
