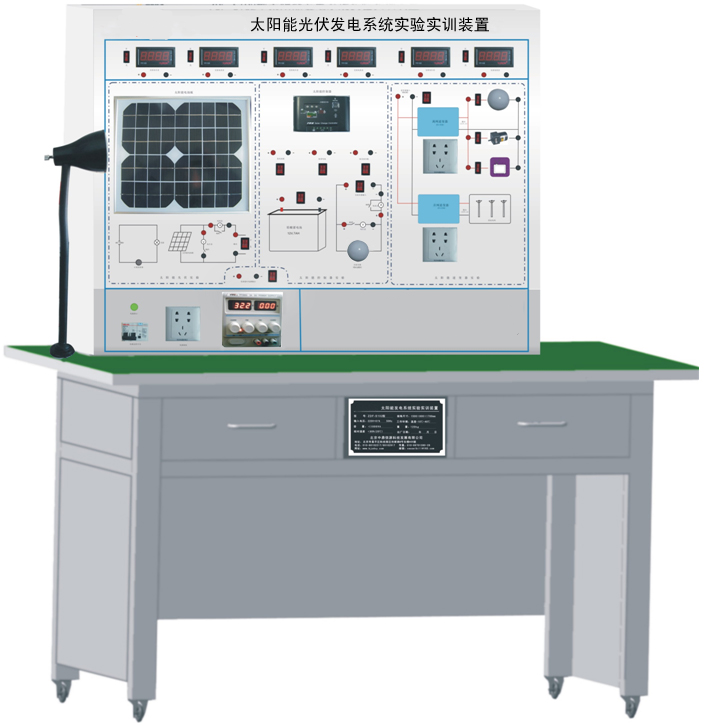

KCTF-07型太陽能光伏發電系統實驗實訓裝置

該實訓裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

一、主要技術指標及規格：
  1.太陽能電池組具體參數如下：
   （1）峰值功率：30W
   （2）最大功率電壓：17.5V
   （3）最大功率電流：1.95A
   （4）開路電壓：22V
   （5）短路電流：2.2A
   （6）安裝尺寸：350*490*18mm
2.太陽能控制器具體功能如下
  （1）使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。
  （2）采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
（3）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
（4）具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
（5）浮充電溫度補償功能。
（6）使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池，具有如下特點：
（1）自放電率低
（2）使用壽命長
（3）深放電能力強
（4）充電效率高 工作溫度范圍寬
4.離網逆變器：正弦波逆變器，具體功能參數如下：
（1）純正弦波輸出(失真率<4%)
（2）輸入輸出完全隔離設計
（3）能快速并行啟動電容、電感負載
（4）三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
（5）負載控制風扇冷卻
（6）過壓/欠壓/短路/過載/超溫保護
5．負載：
（1）直流負載包括：LED燈，風機等；
（2）交流負載包括：節能燈和交流電機等。
6.并網逆變器：

   并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表：
   完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。

三、實驗項目：
    實驗一： 太陽能光伏板能量轉換實驗
    實驗二 ：環境對光伏轉換影響實驗
    實驗三： 太陽能電池光伏系統直接負載特性實驗
    實驗四： 太陽能控制器工作原理實驗
    實驗五： 接反保護實驗
    實驗六： 太陽能控制器對蓄電池的過充保護實驗
    實驗七： 太陽能控制器對蓄電池的過放保護實驗
    實驗八： 夜間防反充實驗
    實驗九： 離網型逆變器工作原理實驗
    實驗十： 獨立光伏發電實驗
    實驗十一： 并網型逆變器工作原理實驗
    實驗十二： 光伏并網實驗

四、主要設備清單：
