太陽能發電教學實驗平臺

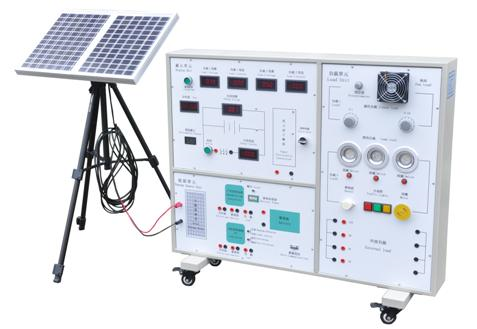

KCTF-02型太陽能發電教學實驗平臺

基本型太陽能教儀系統由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。

一、主要技術規格參數：太陽光電實習教學模塊

1、系統規格

（1）系統最大電壓：21.5V

（2）系統最大電流：2A

（3）系統最大功率：25W

2、太陽能電池規格：單晶硅太陽能電池

（1）元件尺寸(L*W*H)：621*281*28mm，

（2）功率：20W

（3）工作電壓：17.05±0.5V

（4）工作電流：1.20±0.10A，

（5）短路電流：1.34±0.10A，

（6）開路電壓：21.0±0.5V

3、太陽能控制器規格：

（1）光電型控制器：

額定電壓：12V，額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。

（2）戶用型控制器：

額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。

4、電表規格：

（1）電流表：× 3個，2A， 顯示模式︰0.5”LCD液晶顯示

（2）電壓表：× 3個，20V，顯示模式︰0.5”LCD液晶顯示

（3）溫度表：× 1個，0～99.9℃

5、負載：

（1）風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W

（2）交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

（3）LED燈：1組(7顆)

（4）蜂鳴器：×1個

（5）馬達：×1個，額定電壓：12V，工作電流：0.25A，功率：3W

（6）開關：×1個

（7）按鈕：×1個

6、電池：

閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825mA

7、電阻器：

（1）可變電阻，電阻值調整范圍為0～1kΩ

（2）DC/DC：5個DC/DC電源模塊

（3）提供DC轉AC模塊

（4）支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)

8、系統外形尺寸；長1100×寬780×厚120（㎜）平腳40×40×500（㎜）附滾輪方便推動至戶外教學。

9、太陽能電池調節鋁合金支架

最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，最大管徑26㎜，收縮高度620㎜

二、太陽光電實習教學模塊實驗內容：

實驗一 太陽能電池發電原理實驗

1 太陽能光電板能量轉換實驗

2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗

1 光電型控制單元工作原理實驗

2 光電型控制單元充放電保護實驗

實驗四 用戶型太陽能發電和利用實驗

1 用戶型控制單元工作原理

2 用戶型控制單元充放電保護實驗

實驗五 太陽能系統電器負載實驗

實驗六 綜合實驗

實驗七 太陽能電池基本特性測試實驗

實驗八 外部擴充DC轉AC外接電器實驗

實驗九 單晶太陽能電池I-V特性曲線實驗

三、配置單
