垂直軸風力并網發電教學實驗系統

垂直軸風力并網發電教學實驗系統

一、系統綜述

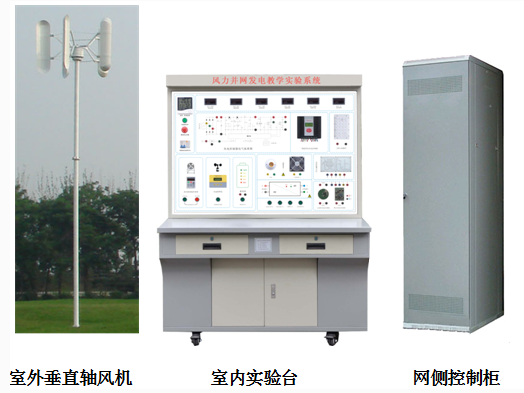

風力發電教學實驗系統，是一套針對風力發電專業及實際風電教學需求而設計的全面教學實訓系統。該系統囊括了室外風力發電機、葉片、塔架、防雷箱、并網控制器、并網逆變器及控制柜等關鍵組件，可完整模擬并網發電的全過程。該系統不僅適用于職高、大學的風力發電教學，還適用于研究生課題研究及培訓，是風力發電領域理想的教學工具。

二、技術參數詳解

2.1 風力發電技術規格（單相輸出）

• 風輪直徑：2.4米，確保足夠的風能捕獲面積。

• 葉片材質：采用增強玻璃鋼，既輕便又堅固。

• 葉片數量：5片，優化風能轉換效率。

• 額定轉速：50轉/分鐘，確保穩定的電能輸出。

• 額定風速：14米/秒，適應多種風況。

• 啟動風速：2.5米/秒，低風速下即可啟動。

• 工作風速范圍：3-25米/秒，適應廣泛的風速變化。

• 安全風速：40米/秒，確保在極端風況下的系統安全。

• 發電機類型：永磁三相交流發電機，高效穩定。

• 額定功率：2KW，滿足教學實訓需求。

• 最大功率：2.5KW，具備過載能力。

• 額定電壓：220VAC，符合標準電網電壓。

• 塔桿高度：12米，確保風能的充分捕獲。

• 塔桿類型：液壓塔架，便于操作與維護。

2.2 風機并網控制器技術規格

• 額定功率：3KW，適應風機輸出功率范圍。

• 適用風機：2KW風力發電機，精準匹配。

• 輸入電壓范圍：(DC) 0~600V，寬電壓輸入范圍。

• 風機額定輸出功率：2KW，確保穩定并網。

• 卸載電壓：按風機輸出電壓設置，靈活可調。

• 最大卸載功率：3KW，有效保護系統安全。

• 尺寸：W×H×D mm 500/687/166，緊湊設計。

• 重量：20kg，便于搬運與安裝。

• 防護等級：IP20/IP65，適應多種環境。

• 環境溫度范圍：-20 ～＋40 ℃，寬溫工作。

• 儲存溫度范圍：-25 ～＋70 ℃，確保長期儲存穩定。

• 冷卻方式：風扇對流，有效散熱。

• 顯示內容：風機電壓、風機電流、風機功率，信息全面。

• 顯示方式：LCD液晶屏顯示，直觀易讀。

2.3 風機并網逆變器技術規格

• 輸入電壓范圍：(DC) 40V-450V，寬電壓范圍適應性強。

• 風機最大輸出功率：2KW，確保穩定逆變。

• 直流電壓VPP：VPP < 10%，保證逆變效率。

• 額定功率：5000W，滿足高功率需求。

• 電網電壓范圍：196 ～ 253V AC，適應標準電網電壓。

• 電網頻率范圍：任選50Hz或60Hz，靈活適配不同電網標準。

• 功率因數：> 0.99，高效利用電能。

• 最大效率：94%，實現能源高效轉換。

• 待機損耗：< 11 W，節能環保。

• 保護功能：防孤島、過溫、過載、過流、過壓保護，全面保障系統安全。

• 總諧波失真(THD)：< 4%，保證電能質量。

• 尺寸：W×H×D mm 555/420/125，緊湊設計節省空間。

• 重量：32.5kg，堅固耐用。

• 防護等級：IP20，適應多種環境。

• 環境溫度范圍：-20 ～＋40 ℃，寬溫工作范圍。

• 儲存溫度范圍：-20 ～＋50 ℃，確保長期儲存穩定。

• 冷卻方式：風扇和對流，有效散熱。

• 顯示內容：LCD & 信號燈，直觀顯示工作狀態。

• 通訊方式：RS485，便于遠程監控與數據傳輸。

• 功率曲線點：最小5，最大20，靈活調整適應不同需求。

• 安規認證：符合IEC 62103:2003(1st Edition)及EN50178:1997標準，確保產品安全合規。

• 并網認證：符合DIN VDE 0126-1-1:2006標準，確保并網安全穩定。

五、監控單元的核心構造與功能

監控單元，作為風力發電系統中的重要組成部分，主要包括監控主機、監控軟件以及顯示設備。這一單元的核心在于其實時獲取和處理風力發電的運行參數與工作數據的能力。

5.1 監控軟件的功能特點

監控軟件作為監控單元的大腦，具備多項關鍵功能。首先，它提供了對外數據接口，允許用戶通過計算機實時查看整個電源系統的實時運行數據、歷史數據以及故障數據。這一功能為用戶提供了極大的便利，使得用戶能夠隨時掌握系統的運行狀態。

其次，監控軟件具備強大的數據存儲能力。它可以每隔5分鐘存儲一次電站實驗的所有運行數據，包括實時環境數據、故障數據等關鍵參數。此外，該軟件還能夠連續存儲20年以上的電站實驗運行數據和故障記錄，為系統的長期穩定運行提供了有力的數據支持。

5.2 遠程監控軟件的設置與應用

遠程監控軟件是監控單元的另一重要組成部分。它為用戶提供了遠程管理風力發電系統的能力。在登錄方面，普通用戶賬戶和密碼由管理員自行添加，確保了系統的安全性。

在功能方面，遠程監控軟件提供了實時狀態、歷史記錄、發電量統計、設備管理以及用戶管理等多個模塊。用戶可以通過選擇逆變器的序列號，查看該臺逆變器當前的相關參數；也可以查詢逆變器的歷史狀態，并將數據導出至Excel進行進一步分析。此外，用戶還可以查詢逆變器的發電量統計信息，以及進行設備管理和用戶管理操作。

5.3 風資源監控測量系統的關鍵技術

風資源監控測量系統主要通過風速風向儀來測量和記錄風速風向。該儀器具有循環記錄存儲功能，能夠存儲大量風速風向歷史記錄。同時，其液晶屏顯示和鍵盤操作使得操作過程簡單方便。此外，風速風向儀還可以與計算機進行通訊，將記錄的數據下載到計算機中進行觀察分析。

在技術指標方面，風速風向儀具有測量范圍廣、精度高、工作電源多樣化等特點。其記錄間隔可根據需要進行設置，內部存儲容量大，通訊接口多樣，能夠滿足不同用戶的需求。同時，該儀器還具有低功耗運行模式，能夠降低能耗，延長使用壽命。

六、教學及研究實訓項目的多樣化

本系統還為教學及研究提供了豐富的實訓項目。這些項目涵蓋了風力發電基礎理論原理性實驗、系統設計實驗、基礎理論與應用技術仿真實驗等多個方面。通過這些實驗項目，用戶可以深入了解風力發電系統的原理、設計、運行以及控制等方面的知識，為風力發電技術的研究與應用提供有力支持。

七、優質的售后服務保障

我們提供全面的售后服務保障，包括使用手冊和產品培訓等服務。使用手冊詳細介紹了系統的安裝、配置、操作以及維護等方面的內容，為用戶提供了便捷的參考。產品培訓則通過專業的講師團隊，為用戶提供系統的培訓服務，幫助用戶更好地掌握系統的使用和管理技能。

配置清單
