混聯式混合動力汽車能量控制策略示教板

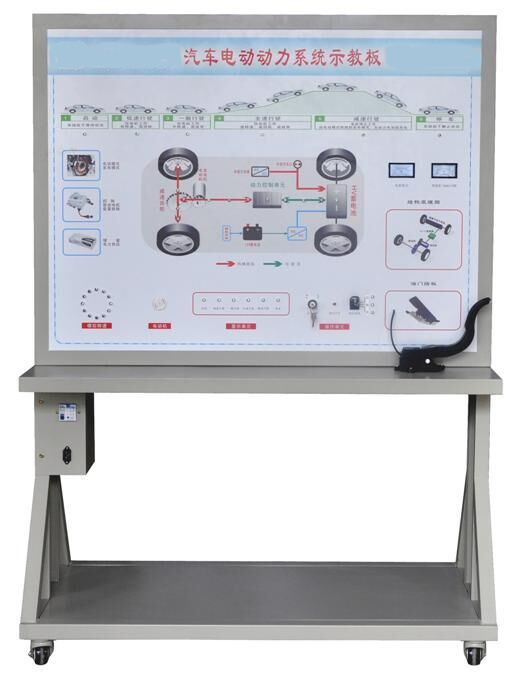

KCHFD-11型混聯式混合動力汽車能量控制策略示教板

一、功能特點

1.該設備完整展示了混聯式混合動力汽車能量控制策略，可以動態模擬混聯式混合動力汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示混聯式混合動力系統的特點和優勢。

2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照混聯式混合動力系統結構原理圖和實物，認識和分析混聯式混合動力系統的工作原理。

3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。

4.示教板面板部分采用1.5mm冷板沖壓結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、技術參數

1.外接電源：交流220V±10% 50Hz

2.工作電壓：直流12V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(長×寬×高)
