拖拉機全車電器示教板

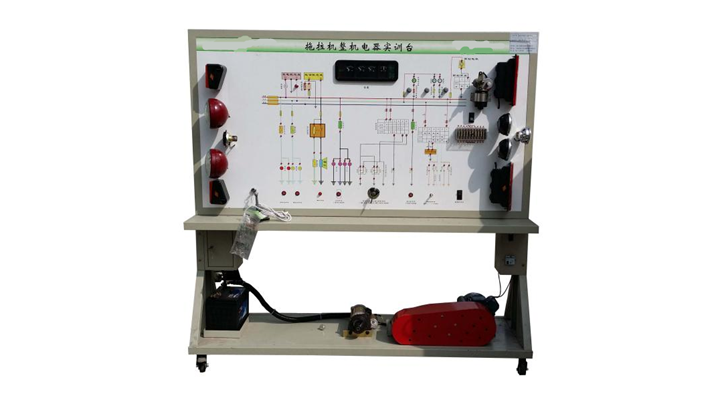

KCNSJ-05型拖拉機全車電器示教板

一、產品簡介

該設備采用整機電器實物為基礎，充分展示整機儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等整機電器各系統的組成結構和工作過程。適用于學校對電器理論和維修實訓的教學需要。

并滿足職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.真實可運行的整機電器系統，充分展示整機電器系統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。

3.面板上安裝有檢測端子，可直接在面板上檢測整機電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

三、技術規格

    1、外形尺寸（約）：2080×700×1900mm(長×寬×高)

    2、動力電源：三相四線(或三相五線)380V±10% 50Hz

    3、工作電壓：直流12V

    4、工作溫度：-40℃～+50℃

    5、電壓：AC 220V/380V

    6、功率：2.2KW

    7、轉速：1420r/min

8、鋼管：40*40*3mm

9、機柜：1.5mm冷板沖壓成形，背面設置維修門；

10、移動腳輪：100*60mm

四、基本配置（每臺）
