汽車電工電子實驗臺

KCQDG-01D型汽車電工電子實驗臺

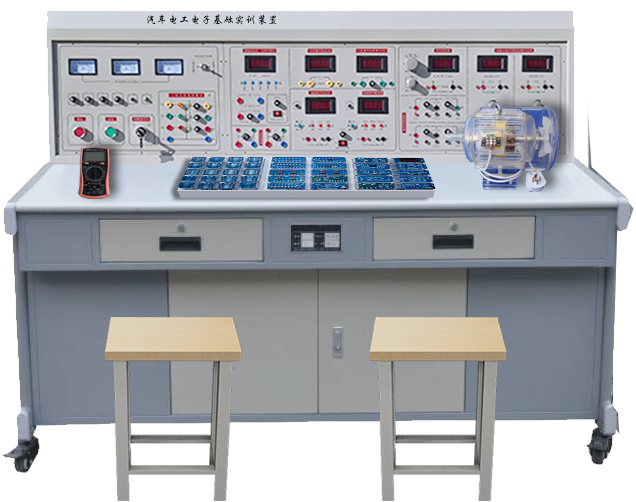

（設備外形參考圖片）

一、概述

本實訓臺可用作國類高?；蛑械嚷殬I(yè)院校的汽車運用與維修專業的電工電子基礎實訓設備，它包含了一般汽車工程電工電子類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電路與磁路>、<電機與拖動>、<電力電子技術>等相關實訓項目。

它涵蓋了電工電子儀表的使用、電壓和電流的分析與測量、歐姆定律的應用、電阻串并聯、磁現象的探究、電動機的認知、交流發電機的認知、自感與互感現象的分析、二極管及其應用的分析、三極管及其應用的分析、邏輯門電路的認知等。

本實訓臺提供了多種電工電子基礎創新實訓模塊，由透明有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術指標

1.工作電源：三相四線(或三相五線) ～380V±10% 50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600×700×1400mm

4.整機功耗：≤700V.A

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三 、實訓臺基本配置及功能

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

（一） 電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1.交流電源

      提供三相380V電源及單相220電源，帶有安全隔離變壓器輸出，設有短路保護措施。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓

（1）高壓交流電源：1路AC220V電源接口，1路AC380V電源接口，可為外配儀器設備提供工作電源。

 (2)低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源
(1)可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3.測量儀表

（1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。

（2）數字直流電壓表:測量范圍：0～200V，三位半數顯。

（3）數字交流電流表:測量范圍：0～2A，三位半數顯。

（4）數字交流電壓表:測量范圍：0～450V，三位半數顯。

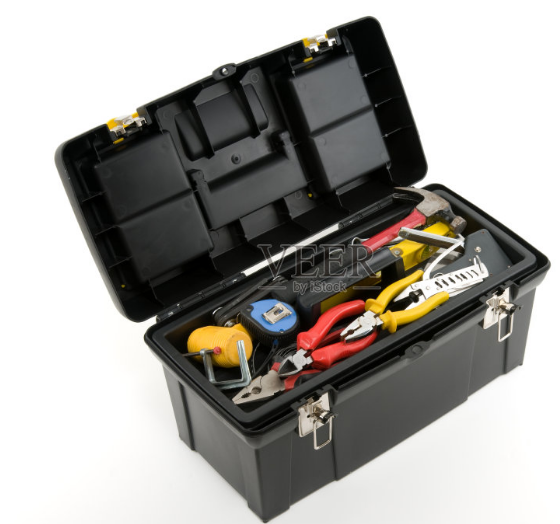

4.配套工具：

數字式萬用表、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、工具箱等常用工具。

5.實驗鏈接導線 （安全插座，護套線）

根據不同實驗項目的特點，配備不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。

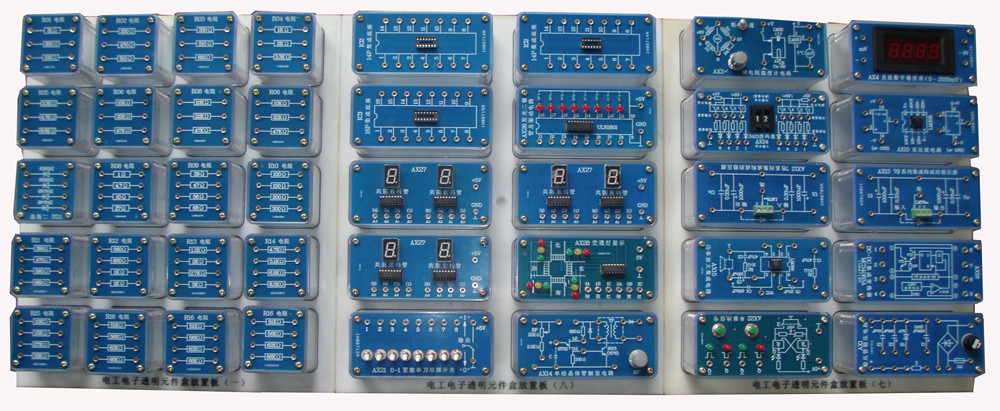

四、實訓模塊配置介紹

提供一套實訓模塊，包括電阻，電容，電感，二極管，三極管，繼電器，變壓器，儀表單元，音樂芯片，揚聲器及組合單元模塊等。實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

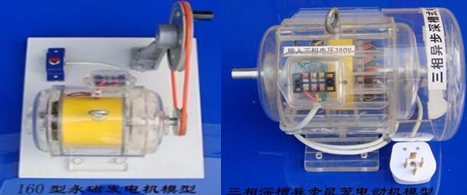

透明電機模型： 提供永磁直流發電機模型1套，三相鼠籠異步電動機模型1套

        提供直流無刷電機及控制器1套，步進電機及控制器1套。

五 、實訓項目

（一）汽車電工電路基礎

1.電工工具及電工儀表的使用

2.電路元件的認知（電阻，電容，電感，二極管，三極管，電阻器，繼電器，發光二極管，變壓器，集成電路IC等）

3.電路元件的伏安特性實訓

4.電路的串并聯，混聯實訓

5.歐姆定律，基爾霍夫定律，疊加原理實訓

（二）汽車電子電路基礎

1. 光敏二極管控制白熾燈電路 53
2. 晶體管控制白熾燈電路

3. 集成運算放大器及其應用電路

4. 集成邏輯門電路
5. NE555電路與頻率、占空比信號發生器電路

6.整流電路制作與調試

（三）電感與互感電路

1.汽車?yán)^電器的認識

2.變壓器的實訓

3.磁簧管的認識

4.霍爾元件的認識

5.光電傳感器元件的認識

（四）汽車用電機原理

1.直流永磁發電機原理與實訓

2.三相交流電機原理與實訓

3.步進電機的認識與驅動控制電路實訓

4. 永磁直流無刷電機的認識與驅動控制電路實訓

（五） 汽車電工電子電路綜合應用實訓

1.汽車轉向燈閃光器實驗

2.噴油嘴電路實驗

3.水箱水位過低報警實驗

4.LM3914模擬油壓顯示表實驗

5.汽車轉速信號測量實驗

6.汽車防盜報警電路實驗

7.汽車啟動，轉向等喇叭電路實驗

8.其他自由組合創新電路模塊
