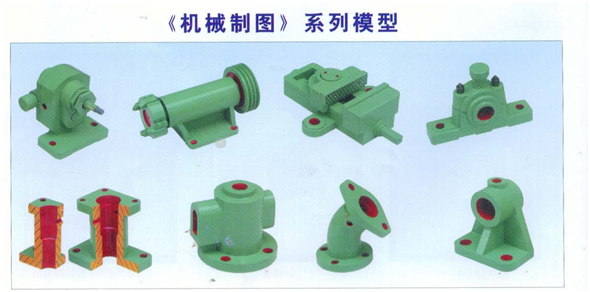

機械制圖教學模型（二）
(根據金大鷹主編的《機械制圖》第六版一書制作 )
機械制圖教學模型是各大專院校，職業(yè)技校各機械專業(yè)教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
貨號 | 圖號 | 產品名稱 | 單位 | 單價 | 備注 |
KE01 | 2-1 | 中心投影法 | 只 | 400 | 20cm×20cm 透明有機玻璃投影箱 |
KE02 | 2-2 | 平行投影法(b) | 只 | 400 | |
KE03 | 2-3 | 正投影的特性(3件) | 套 | 900 | |
KE04 | 2-6 | 三視圖的形成 | 只 | 400 | |
KE05 | 2-11 | 點的三面投影 | 只 | 400 | |
KE06 | 2-15 | 利用兩點不重影的坐標大小判別重影點 | 只 | 400 | |
KE07 | 2-20 | 直線的三面投影 | 只 | 400 | |
KE08 | 2-22 | 屬于直線的點的投影 | 只 | 400 | |
KE09 | 表2-1 | 投影面平行線的投影特性(3件) | 套 | 800 | |
KE10 | 表2-2 | 投影面垂直線的投影特性(3件) | 套 | 800 | |
KE11 | 2-24 | 平行兩直線的投影 | 只 | 300 | |
KE12 | 2-25 | 相交兩直線的投影 | 只 | 300 | |
KE13 | 2-28 | 平面圖形的投影 | 只 | 400 | |
KE14 | 表2-3 | 投影面平行面的投影特性(3件) | 套 | 900 | |
KE15 | 表2-4 | 投影面垂直面的投影特性(3件) | 套 | 900 | |
KE16 | 2-37 | 正三棱錐的投影及屬于表面的點的求法 | 只 | 350 | 20cm×20cm 透明有機玻璃投影箱 |
KE17 | 2-38 | 圓柱的形成、視圖及分析 | 只 | 350 | |
KE18 | 2-42 | 圓球的形成、視圖及屬于表面上點的求法 | 只 | 350 | |
KE19 | 2-45 | 線框的含義 | 只 | 500 | 塑 料 立 模 |
KE20 | 2-48 | 圓柱切口槽 | 只 | 350 | |
KE21 | 2-50 | 半球開槽 | 只 | 350 | |
KE22 | 3-1 | 截交線的實例(2件) | 套 | 600 | |
KE23 | 3-2 | 相貫線的實例(2件) | 套 | 600 | |
KE24 | 表3-1 | 截平面和圓柱軸線的相對位置(3件) | 套 | 900 | |
KE25 | 表3-2 | 圓錐體的截交線(5件) | 套 | 1500 | |
KE26 | 3-9 | 相貫線的畫法 | 只 | 300 | |
KE27 | 3-13 | 相貫線為平面曲線或直線示例(4件) | 套 | 1200 | |
KE28 | 4-1 | 軸承座的形體分析(可拆) | 只 | 500 | |
KE29 | 4-2 | 疊加畫法(一) | 只 | 400 | |
KE30 | 4-3 | 疊加畫法(二) | 只 | 400 | |
KE31 | 4-8 | 軸承座 | 只 | 300 | |
KE32 | 4-16 | 支架 | 只 | 300 | |
KE33 | 4-22 | 三個組合體的比較(3件) | 套 | 900 | |
KE 34 | 4-28 | 軸承座的看圖方法(可拆) | 只 | 600 | |
KE35 | 4-33 | 壓塊的軸測圖 | 只 | 300 | |
KE36 | 5-8 | 斜視圖的形成 | 只 | 300 | |
KE37 | 5-12 | 視圖與剖視圖的比較 | 只 | 350 | |
KE38 | 5-13 | 俯視圖不可只畫一半 | 只 | 350 | |
KE39 | 5-16 | 剖視圖中虛線的取舍 | 只 | 400 | |
KE40 | 5-18 | 半剖視圖的形成 | 只 | 300 | |
KE41 | 5-23 | 局部剖視 | 只 | 300 | |
KE42 | 5-29 | 單一斜剖切平面的示例(一) | 只 | 350 | |
KE43 | 5-31 | 畫剖視圖防止出現錯誤 | 只 | 350 | |
KE44 | 5-32 | 具有公共對稱線的剖視圖 | 只 | 350 | |
KE45 | 5-37 | 剖切平面后的結構仍按原來位置投射 | 只 | 300 | |
KE46 | 5-40 | 斷面圖的形成及其與視圖 | 只 | 300 | |
KE47 | 5-43 | 移出斷面圖配置 | 只 | 300 | |
KE48 | 5-57 | 回轉體機件上均布結構(2件) | 套 | 800 | |
KE49 | 5-72 | 根據機件選擇表達方案 | 只 | 400 | |
KE50 | 5-73 | 根據視圖想象機件形狀 | 只 | 400 | |
KE51 | 6-3 | 常用標準螺紋的牙型(4件) | 套 | 1500 | |
KE52 | 6-5 | 螺紋的旋向(右旋、左旋)2件 | 套 | 800 | |
KE53 | 6-17 | 螺栓連接 | 只 | 300 | |
KE54 | 6-25 | 圓柱齒輪傳動 | 臺 | 400 | |
KE55 | 6-25 | 圓錐齒輪傳動 | 臺 | 400 | |
KE56 | 6-25 | 蝸桿與蝸輪傳動 | 臺 | 400 | |
KE57 | 6-25c | 滑動軸承 | 只 | 450 | |
KE58 | 7-55 | 肋板與圓柱組合時過渡線(4件) | 套 | 1600 | |
KE59 | 7-63 | 銑刀頭 | 臺 | 1500 | 塑料立模 |
KE60 | 7-67 | 杠桿零件圖 | 只 | 400 | |
KE61 | 7-71 | 一級齒輪減速器 | 臺 | 1500 | |
KE62 | 8-8 | 齒輪油泵 | 臺 | 1500 |
