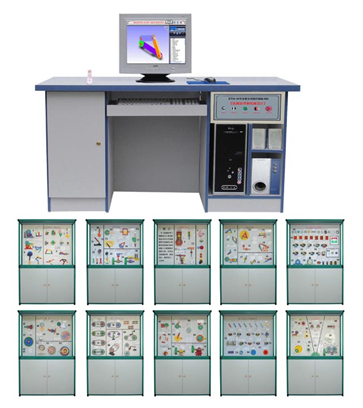

SHKC-803A型多媒體智能控制《機械原理與機械設計》陳列柜
機械原理與機械設計陳列柜是根據天津大學機械原理與機械設計教研室集體編寫的國家級十五規劃教材而設計的一套電化多媒體教學設備，內容包含機械原理、機械設計、課程設計三大部分。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖形同步模型動作。并且每個柜的內容在電腦里用PPT格式編寫，內容包含機械原理、機械設計、課程設計等教程數據，采用MicrosoftPowerPoint 演示文稿進行幻燈片放映，方便學員課外進行學習和研究。本陳列柜上下柜整體采用彩色塑鋼結構，堅固耐用，外形美觀。
一、產品概述
本《機械原理》陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱而設計的一套電化多媒體教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放三維動畫圖像及語音講解同步模型動作。
模型采用PC上位機軟件控制，模型材料采用進口有機板和硬聚氯制作而成，板面面板采用高強度室外寫真覆亞膜材料為底色，圖表和文字說明直接制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化功能為一體化的機械課程教學實用設備。
1.機械原理陳列柜：由10個陳列柜和一個控制臺組成，具有多功能語音播放，三維動畫同步顯示控制系統，可以控制陳列柜中各種構件的運行動作并進行實時講解，動畫演示，通過智能控制陳列柜內模型進行教學，可讓學生初步了解和掌握機械基礎知識。
2.柜子框架制作材料為鋁合金,柜內陳列板為灰白三聚氰胺板,柜內模型采用彩色有機玻璃精制而成。模型加工面不油漆實行加工后的本色，。柜內裝有每個模型機構簡圖及說明圖表，用先進彩噴制作，清晰分明。
3.全套陳列柜有90多種以上模型由微機驅動，單片機控制方式。
4.模型與陳列柜板面上傳動支承，各轉動軸采用塑料管精制。
5.電動模型采用微電機驅動，可連續運行。
6.陳列柜中模型動作和講解由多功能語音播放，三維動畫同步顯示控制系統：本系統主要由WIN7或WIN10操作系統界面，鍵盤、鼠標、攻放機、喇叭，繼電器控制板和單片機主板等組成。
多功能語音播放，三維動畫同步顯示控制系統內容如下：
7.本軟件控制區它由時間顯示區和13個按鍵組成，13個按鍵分別是：【打開】、【播放】、【暫?！?、【改變播放次數】、【順序播放】、【前進播放】、【后退播放】、【下一張圖】、【上一張圖】、【截圖工具】、【記事本】、【打開公司主頁】、【ESC】鍵等。
8.本軟件菜單區操作：菜單區有【文件】、【控制】、【窗口】、【答案】、【工具】、【幫助】），右邊有【最小化】按鈕和【關閉】按鈕等組成。
9.播放列表框控制區：本軟件播放列表控制區處在標題欄下方，播放區右邊。它由狀態顯示框和圖紙列表框及播放列表框組成。播放列表框顯示各種模型標題，圖紙列表框單擊可顯示模型圖樣。
10.中間部分是播放三維模型動畫區，具有拖動播放，停止播放、音量控制、暫停等功能。
11.軟件狀態顯示框上可顯示當前講解模型的序號及名稱。
12.單板機控制每柜可實現模型全運行，但不講解。
13.柜上部裝有日光燈照明，柜內有模型名稱。
14.帶減速微電機：功率N=5W 轉速n=15轉/分。
15.電動模型連續運行1小時無卡死現象。
16.控制臺配置：、I3處理器、4G內存、120G固態硬盤、內嵌式工控主板）、WIN7操作系統，多功能語音播放三維動畫同步顯示控制系統1套。
17.輸入電壓：交流220V±10% 400W
18.陳列解說詞功放效果100m2房間聲音宏亮清楚。
19.陳列柜尺寸：陳列柜采用鋁合金制作，造型美觀，堅固耐用。
二、陳列柜配備：
序號與名稱 | 陳列柜內容 | 演示文稿內容 |
第一柜 機械的組成 | 內燃機、牛頭刨床、機器的分類、連桿機構、機器中的幾個基本概念（棘輪機構、螺旋機構、齒輪機構、凸輪機構） | 1、機械的組成、分類與展.ppt |
第二柜 機構的組成和結構分析 | 顎式破碎機及機構簡圖、沖床及機構簡圖、偏心輪機構及機構簡圖、一般構件的表示方法、常用傳動系統簡圖、機構運動簡圖中的常用符號、轉動副、移動副、螺旋副、球面副、高副2件、幾何鎖合、力鎖合、開鏈2件、閉鏈2件、 | 機構的組成和結構分析.ppt |
第三柜 連桿機構 | 偏心輪機構、綜合平面連桿機構1、綜合平面連桿機構2、鉸鏈四桿機構、攝影平臺升降機構、鶴式起重機、雙搖桿機構、雙曲柄機構、正弦機構、－雷達天線俯仰機構、 | 1、連桿機構.ppt 2、平面機構的運動分析.ppt |
第四柜 凸輪機構 | 盤形凸輪、移動凸輪機構、空間圓柱凸輪、從動件3件、盤形槽凸輪機構、等寬凸輪機構、反凸輪機構、共軛凸輪機構、等徑凸輪機構、凸輪廓線設計的基本原理、用作圖法設計凸輪廓線、內燃機配氣機構、自動機床進刀機構、自動送料機構 | 凸輪機構設計和運動規律分析.ppt |
第五柜 齒輪機構 | 漸開線的生成、直齒圓柱齒輪機構、齒輪各部分的名稱、漸開線齒輪的基本參數、斜齒圓柱齒輪傳動、直齒錐齒輪傳動、人字齒輪傳動、交錯軸斜齒輪傳動、齒輪齒條傳動、內直齒圓柱齒輪傳動、曲線圓錐齒輪機構、圓柱蝸輪蝸桿機構、弧面蝸桿蝸桿機構、蝸桿和蝸輪的形成、斜齒輪傳動的正確嚙合條件 | 1、齒輪動.ppt 2、蝸桿動.ppt 3、齒輪構.ppt |
第六柜 輪系 | 定軸輪系、差動輪系、行星輪系、周轉輪系、獲得大的傳動比、三星輪換向機構、運動的合成與分解、行星攪拌器、行星輪運動軌跡、漸開線少齒差行星傳動、擺線針輪傳動、諧波傳動。 | 輪系.ppt |
第七柜 帶傳動和鏈傳動 | 平型帶傳動、V帶傳動、圓帶傳動、同步齒形帶傳動、鏈傳動、套筒鏈接頭形式3種、帶傳動張緊輪裝置、自動張緊裝置、鏈傳動張緊輪裝置2件 | 帶傳動和鏈傳動.ppt |
第八柜 常用機構 | 外槽輪機構、內槽輪機構、空間槽輪機構、蝸桿分度凸輪機構、圓柱分度凸輪機構、各種分度凸輪機構特性比較、摩擦式棘輪機構、棘輪機構、內嚙合棘輪機構雙向式棘輪機構、超越離合器 | 其它常用機構.ppt |
第九柜 軸的結構設計與軸轂連接 | 軸上零件的布置方案、普通平鍵連接3件、導向平鍵連接、滑動平鍵連接、半圓鍵連接、楔鍵連接、花鍵連接、矩形花鍵、漸開線花鍵、過盈連接，鍵的類型（8種） | 1、軸系及輪類零件的結構設計.ppt 2、軸轂接.ppt |
第十柜 滑動軸承和滾動軸承 | 整體式滑動軸承、剖分式滑動軸承、調心軸承、推力軸承結構（4件）、軸瓦、帶擋邊軸瓦、對開式軸瓦、對開式帶擋邊軸瓦、油孔油槽和油室3件、滾動軸承、靜壓軸承的組成及原理、同型號角接觸軸承的計算特點、滾動軸承的潤滑與密封8件、深溝球軸承、圓柱滾子軸承、調心球軸承、推力球軸承、角接觸球軸承、圓錐滾子軸承、滾動體形式5種 | 1、滑動軸承.ppt 2、滾動軸承.ppt |
