SHKC-806型多媒體智能控制塑料模具設計與制造陳列柜
本《塑料模具設計與制造》陳列柜，作為模具設計與制造專業的重要教學工具，全面系統地展示了塑料模具設計與制造的各個環節。陳列柜緊密圍繞教育部對高職高專人才培養的要求，結合市場需求和專業特點，通過課程教學改革，采用豐富的素材和媒體手段，深入剖析塑料及模塑成型加工方法、原理、設備以及模具設計等方面的知識。

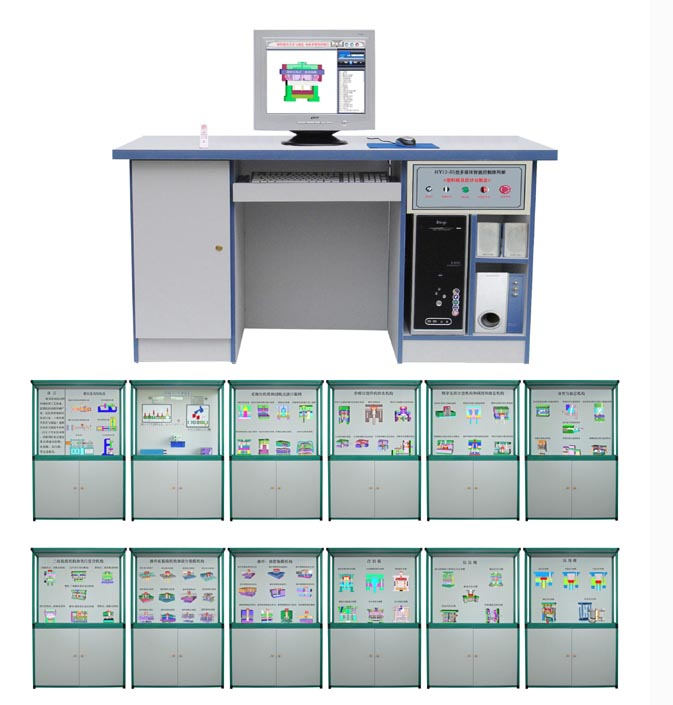

陳列柜由十二個獨立的柜體和一個智能化的電腦控制臺組成，通過多媒體聲控技術，實現了同步解說與演示的完美結合。每個柜體都配備有相應的模型，通過PC電腦軟件的控制，可以順序或任選播放圖像或三維動畫，直觀地展示模具的功能原理。
控制臺作為設備的核心，配備了專業的塑料模具動畫仿真軟件（包含85件模具動畫）和硬件，以及一臺高性能的P4電腦主機和17寸顯示器?？刂栖浖t采用了專為陳列柜設計的播放軟件，能夠?qū)崿F(xiàn)聲音、圖像與模型動作的同步，并支持多種播放模式，如前進、后退、停止、步進、循環等，滿足了不同教學需求。
在控制方式上，陳列柜提供了鼠標和遙控器兩種選擇，方便用戶根據實際需求進行操作。此外，陳列柜的尺寸規格為1250×430×1780mm，采用彩色塑鋼材質制作，整體造型美觀大方，堅固耐用，既適合放置在教室內供學生觀看學習，也便于移動和存儲。
《塑料模具設計與制造》陳列柜各柜內容如下：
序號與名稱 | 陳列柜內容 | 規格 |
第一柜、 模具常用機器 | 1、螺桿式注射機注射成型原理示意、2柱塞式注射機注射成型原理示意、3注塑機、4注射機的種類和特點（臥式、立式、角式2件） |
所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。同時配合聲音解說，生動形象。
|
第二柜 壓縮模 | 1溢式壓縮模、2不溢式壓縮模、3半溢式壓縮模、4固定式壓縮模、5移動式壓縮模 | |
第三柜 壓注模 | 1移動式壓注模之一、2移動式壓注模之二、3固定式壓注模、4液壓機用的上擠固定式壓注模、5上擠固定式壓注模、 | |
第四柜 注射模 | 1單分型面注射模、2雙分型面注射模、3帶活動鑲塊的注射模 、4側向分型抽芯注射模、5自動卸螺紋的注射模、6、熱流道注射模 | |
第五柜 推桿脫模機構和推管脫模機構 | 1推桿脫模機構(板狀)、2推桿脫模機構（錐形）、3推桿脫模機構（蓋殼類）、4推桿脫模機構（頂出耳）、5推桿脫模機構（加強筋）、6推桿脫模機構（嵌件）、7推管脫模機構（銷式）、8推管脫模機構（臺肩式）、9推管脫模機構（大軸肩）、10推管脫模機構（型芯） | |
第六柜 一級推出機構模 | 1推塊推出機構、2推件板推出機構（動、定模）、3推件板推出機構（頂桿式）、4推件板推出機構（定距式）、5推件板推出機構（反向式）、6推件板推出機構（鑲?cè)胧剑?span style="margin: 0px; padding: 0px;">7推件板推出機構（彈簧力）、8聯合推出機構1、9聯合推出機構2、10聯合推出機構3、 | |
第七柜 二級脫模機構和先行復位機構模 | 1三角滑板塊式二次推出機構、2彈簧式二級推出機構、3擺桿拉鉤式二級推出機構、4擺鉤式雙推出二級推出機構、5楔形—擺桿先行復位機構、6楔形—三角滑塊先行復位機構、7連桿先行復位機構 | |
第八柜 分型與抽芯機構模
| 1斜銷分型與抽芯機構、2彎銷分型與抽芯機構、3斜槽導板分型與抽芯機構、4液壓或氣壓抽芯機構、5彎銷內側抽芯機構、6齒條固定在推出機構上的抽芯機構、7齒條固定在定模上的抽芯機構、 | |
第九柜 順序定距分型機構和斜滑塊抽芯機構模 | 1彈簧螺釘式順序定距分型機構、2擺鉤式定距分型拉緊機構、3導柱式定距分型拉緊機構、4斜滑塊外側分型抽芯機構、5斜滑塊內側分型抽芯機構、6斜桿導滑的外側分型抽芯機構、7斜桿導滑的內側分型抽芯機構 | |
第十柜 帶螺紋塑件的推出機構模 | 1螺紋脫模機構、2手動脫離螺紋機構、3手動脫離螺紋型芯機構、4手動脫離螺紋型環機構、5齒輪齒條脫螺紋機構、6模內手動脫螺紋及塑件機構、7直角式注射機的螺紋型芯脫出機構 | |
第十一柜 合模導向機構和雙推出機構模 | 1導柱導向機構、2錐面定位機構、3彈簧式雙推出機構、4杠桿式雙推出機構、5氣動式雙推出機構、6利用差動式推桿切斷點澆口凝料、7利用推板切斷點澆口凝料、8利用推件板切斷點澆口凝料 | |
第十二柜 吹塑成型模 | 1中空吹塑模具、2擠吹成型模、3、注塑吹塑成型示意4真空壓縮空氣成型、5擠出吹塑中空成型原理示意圖、6標準成型法過程示意7、ASB式一步法注拉吹成型示意 |
