SHKC-827型機械設計、課程設計示教陳列柜
一、簡述
本陳列柜以典型減速器為核心展示元素，重點在于呈現傳動方案的對比，以及裝配圖設計的詳細流程與錯誤分析。這樣的設計旨在為學生提供更具啟發性的學習體驗，同時確保陳列柜的實用功能。
二、性能與特性
每個模型均設有指示燈，詳盡地展示了創新原理的分析與設計流程的文字說明。電動模型采用了微電機手控開關和單板機驅動兩種方式，經連續一小時運轉測試，無任何卡死現象，確保了模型的穩定性和耐用性。
陳列柜配備了遙控控制功能，解說詞在100米的范圍內播放清晰宏亮，極大地提升了展示效果和用戶體驗。
輸入電壓為交流200V，功率400W，保證了陳列柜的穩定運行和高效能耗。
柜內板面采用超豪華鋁塑夾層板，大標牌采用中英文對照，既體現了產品的豪華感，又滿足了國際化的需求。
柜體門采用鋼化玻璃，配備照明日光燈，既保證了展示物品的清晰度，又提升了整體的美觀性。
陳列柜尺寸：1200×530×1900㎜。

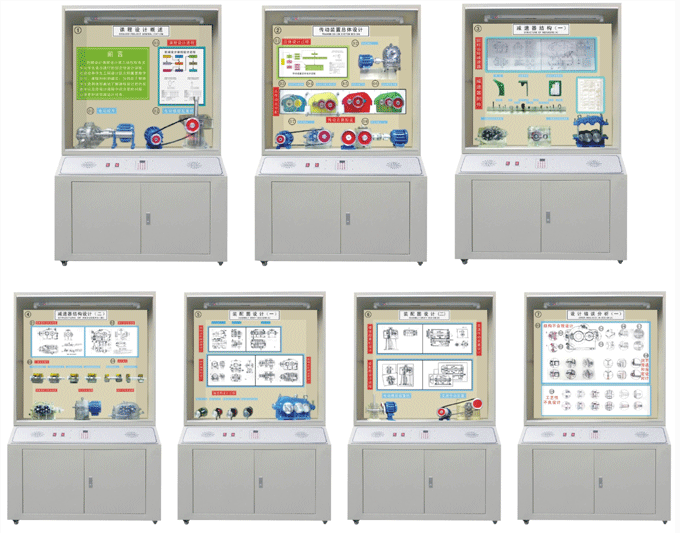

三、陳列柜內容如下：
序號和名稱 | 陳列柜內容 |
第一柜 課程設計概述 | A、 前言牌、課程設教材； B、電動絞車、電動螺旋起重機； C、課程設計進程、設計任務書 |
第二柜 傳動裝置總體設計 | A、 總體設計進程、設計任務書（方案3）； B、傳動方案擬定(方案1)(方案2)C、 傳動比合理分配 |
第三柜 減速器結構（一） | A、一級圓柱齒輪減速器裝配圖 二級圓柱齒輪減速器裝配圖： B、一級圓柱齒輪減速器一級齒輪減速器（方形）： C、減速器附件 |
第四柜 減速器結構（二） | A、 圓錐一圓柱齒輪減速器裝配圖 蝸桿一齒輪減速器裝置圖； B、圓錐一圓柱齒輪減速器電動機齒輪減速器 蝸桿一齒輪減速器； C、小錐齒輪軸系結構、蝸桿軸系結構 |
第五柜 裝配圖設計（一） | A、 圓柱齒輪減速器裝配圖設計：第一、二、三階段草圖； B、 軸結構設計過程，圓柱齒輪減速器； C、圓錐一圓柱齒輪減速器（含1級和2級減速器實物），蝸桿減速器（含風冷上置式和水冷下置式減速器實物） |
第六柜 裝配圖設計（二） | A、 螺旋起重機裝配設計、變速傳動裝置； B、電動螺旋起重機裝配圖、變速傳動裝置裝配圖；C、電動螺旋起重機、變速傳動裝置圖設計 |
第七柜 設計錯誤分析（一） | A、 結構不合理的設計； B、潤滑和密封不適當設計； C、 工藝不良設計 |
第八柜 設計錯誤分析（二） | A、 設計錯誤綜合分析、錯誤分類說明；B、 綜合錯誤改正圖例 |
第九柜 零件工作圖設計 | A、 軸零件工作圖正、誤比較說明；B、 軸加工、工藝過程、箱體零件圖及實物；C、 齒輪工作圖及齒輪加工工藝說明 |
第十柜 軸系結構結構正誤對照 | A、 圓柱齒輪軸系結構正誤對照模型；B、 圓錐齒輪軸系結構正誤對照模型；C、 蝸輪蝸桿軸系結構正誤對照模型 |
