SHKC-809型《車工工藝學》陳列柜
陳列柜以其實物展示的方式，生動地向人們呈現了車工工藝學的精髓。車削加工，作為機械制造業中的核心技藝，其在車床上的精湛應用，無疑是對金屬材料進行精確切削、塑造的關鍵所在。
在車床上，通過工作旋轉，多余金屬材料被精準地切除，這一過程被稱為車削。車削的加工范圍廣泛至極，幾乎涵蓋了所有與旋轉表面相關的操作。例如，車外圓、端面、車槽、鉆中心孔、車內圓、鉸孔等，這些都是車削加工的基本內容。而圓錐面、特形面、滾花、繞彈簧及各種螺紋的加工，則展示了車削技術的多樣性和靈活性。這些加工內容共同的特點在于，它們都是圍繞旋轉表面進行的，這也是車削加工的核心特點。
此外，車削加工并非孤立存在，它與其他加工技術相輔相成。當裝上其他附件和夾具時，車床便能夠進行鏜削、磨削、研磨、拋光等加工，甚至能夠處理各種復雜零件。這種多功能的特性，使得車削加工在機械制造中占據了無可替代的地位。
陳列柜的尺寸為1250×430×1780mm，它足夠大，能夠容納多種車削加工的實物樣品，讓人們可以直觀地看到車削加工的實際效果。同時，其尺寸也適中，方便在工廠、學校等場所進行展示和教學。
陳列柜尺寸：1250×430×1780mm

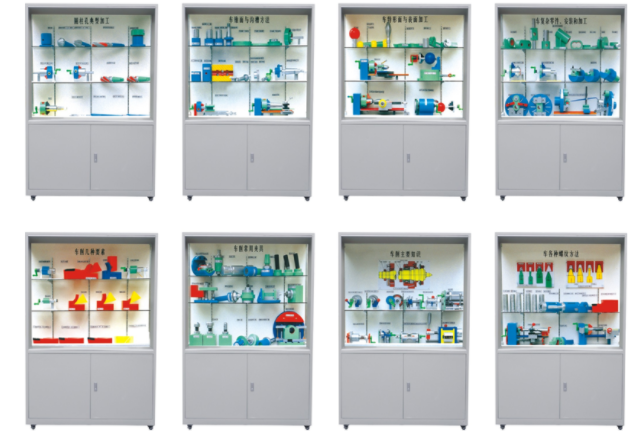

《車工工藝學》示教陳列柜，個柜內容如下：
序號和名稱 | 陳列柜內模型內容 |
第一柜 車削具備條件 | 車外圓、車端面、切斷和車槽、鉆中心孔車孔、鉸孔、車螺紋、車圓錐面、車成形面、滾花、盤繞彈簧 |
第二柜 車削基本概念 | 工件上的三個表面（車外圓、車孔、車端面）、常用車刀的用途、切削平面和基面（橫車）、切削平面和基面（縱車）、車刀角度的標注、刃傾角的作用、常用車刀、外面車刀（90°車刀）切斷刀、內孔車刀、端面車刀（45°）圓頭刀、螺紋車刀 |
第三柜 圓柱孔典型加工 | 軸承套、圓錐形锪鉆（60°锪鉆、120°锪鉆）、車孔刀（a通孔車刀、b育孔車刀）擴孔鉆（2件）、麻花鉆的組成部分、車孔刀桿（三種）、前排屑車通孔刀 |
第四柜 車錐面與溝槽方法 | （a外圓槽、b45°槽、c外圓 端面槽、d圓弧槽）、平面槽（T形槽、燕尾槽、平面直槽）、內槽（內T形槽和退刀槽、較長的內槽、閥中的內槽）常見帶有圓錐面的零件、偏移尾座車圓堆的方法、靠模的結構、車平面槽刀的形狀 |
第五柜 車特形面和表面加工 | 成形面零件（圓球面、三球手柄、手柄）、成形刀的種類（普通成形刀、棱形成形刀、圓形成形刀）、靠板仿形、蝸桿蝸輪車圓弧工具、旋風切削法加工帶柄圓球 |
第六柜 車各種螺紋方法 | 、螺紋牙型的分類、彈形刀桿螺紋車刀、硬質合金三角形螺紋車刀、自動退刀裝置、車床套螺紋工具、車床攻螺紋工具、帶卷屑槽的梯形螺紋精車刀、低速車削梯形螺紋時的進給方法、車螺紋時的傳動示意、可調節刀桿、高速直進法車梯形螺紋、梯形內螺紋車刀 |
第七柜 車復雜零件安裝和加工 | 發雜零件的種類、在花盤上裝夾連桿的方法、在花盤上加工十字軸內孔的方法在角鐵上裝夾和找正軸承座的方法、角度工件的裝夾方法、微型角鐵、用專用夾具車偏心軸、車偏心凸輪的心軸 |
第八柜 車削幾種要素 | 切削層橫截面要素、車刀工作圖、金屬切削過程示意、切屑的類型、切屑的收縮切削力及其分力、Fz力使刀桿彎曲、刀具的磨損形式、刃傾角減小刃口實際圓弧半徑、保留面積 |
第九柜 車削常用夾具 | 加工支架的車床夾具、彈簧心軸、組合車床夾具、端面拔動頂尖、花鍵心軸、圓錐心軸（2件）、可調支承、圓柱孔用心軸定位、薄壁套的夾緊、結構較完善的螺旋壓板夾緊裝置、螺紋心軸（2件） |
第十柜 車床主要知識 | 嚙合式離合器、嚙合式離合器、超越離合器、變速機構（滑移齒輪變速機構）、變速機構（離合器變速機構）、變向機構（滑移齒輪變向機構）、變向機構（圓柱齒輪和摩擦離合器組成的變向機構）、開合螺母機構、進給過載保護機構、制動器、CA6140型車床主軸部件 |
