低碳區域供熱管網及智慧調控實驗平臺

KCKTX-02B型低碳區域供熱管網及智慧調控實驗平臺

一、系統簡介

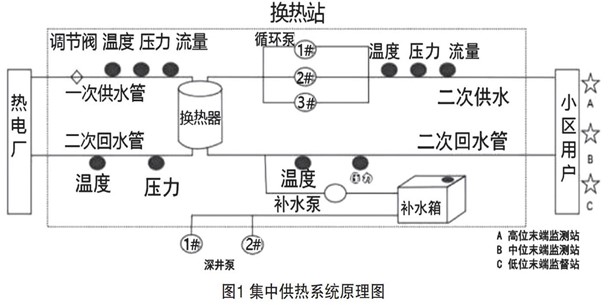

1.低碳區域供熱管網及智慧調控實驗系統主要包含四個模塊：1）可再生熱源產熱規律模擬系統2）多樣用戶熱負荷規律模擬系統3）可變拓?fù)涔峁芫W(wǎng)系統4.智慧運行調控管理系統個基礎部分組成。模擬管網的節點處安裝壓力傳感器，流量變送器。以計算機為基礎的過程控制與現場監控自動化系統，主要運用SCADA系統采集信號傳輸及控制，通過信號傳輸系統的信號傳輸線，將節點壓力信號傳輸?shù)綌?shù)據處理系統，對模擬管網運行進行實時監控、數據采集及故障診斷。對熱網電氣自動化的參數進行適當?shù)恼{(diào)節，需要綜合考慮其中的熱網流量、壓力與溫度等的因素。同時，電氣自動化控制設備中的變頻器還可以隨意輸入和輸出各類數據，轉變泵的運行狀態，及時切換電機數據，可以有效的保護電源與電壓，保證了集中供熱系統的安全與穩定運行。

2.在集中供熱系統中熱點網電氣自動化中的遠程數據的采集與實時監控主要通過定時采集的方式完成。熱網監控中心可以及時的接收到不同供熱站傳送的數據，在人機互動的界面中主要獲得的數據分別有不同熱力站的供熱溫度、壓力以及流量的使用情況。由于其在對數據的檢測過程中有著全面性的優勢。同時，在控制軟件中是以曲線的方式來呈現不同熱力站中的實時數據的，有著良好的直觀性特征，監控人員也可以通過控制軟件對各熱力站的運行數據了然于胸，對其中存在的問題也可以得到及時的解決，進而保障集中供熱系統的安全與穩定運行。

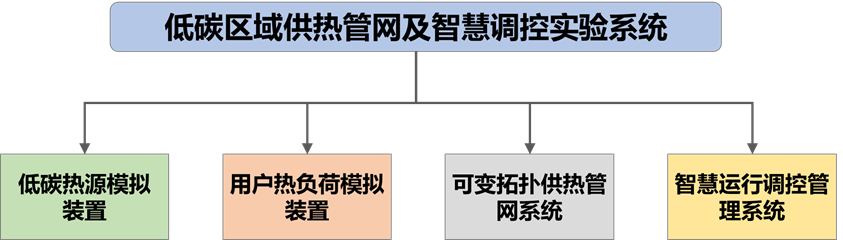

實驗平臺組成模塊

二、設備功能

1.本實驗裝置主要用于仿真模擬市政供熱管網運行工況。該裝置通過對家庭供熱、管網構件、供熱壓力的有效模擬，結合數據采集控制系統（SCADA）,對管網運行工況進行分析。為模型校核、漏損監測與定位、突發污染物預警等研究提供依據。

2.市政供熱管網系統：管徑為DN40。管道材：質鋼，熱源由蒸汽鍋爐來模擬，通過水泵將熱水供給到管網中。通過對管網的水泵，閥門的控制，可以實現對管網流向、壓力的控制，管網壓力可以在0~0.6MPa之間調節。管道中布設過壓力變送器、電磁流量計、來監測供暖管網流量和壓力的變化。

3.供熱系統組網系統：可以實現對熱電廠、管網和居民用戶的模擬。管網中布設了水泵、閥門、壓力傳感器和流量傳感器等組件。居民用戶通過12個用戶接口來模擬，可以使每個用戶供熱量按照設定的模型隨時間變化。依靠該裝置，可以有效的模擬供熱管網中的各種工況，實現對管網的模型校核、壓力調控、漏損定位、突發污染物預警等的有效模擬，為科研和實際生產提供依據。

5.所有壓力、流量、調節信號采集進入PLC，再傳到數據庫存儲，根據數學模型需求調用各個時段的數據。整個系統可由PLC控制自動運行。

二、技術參數

1.輸入電源：三相五線380V±10% 50Hz

2.整機容量：≤120kVA

3.工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜4000m

4.鍋爐：160cm×60cm×70cm供暖面積1000M2

5.管網換熱站模塊2個：占地240CM*220CM*100CM

6.用戶模塊12個、占地100CM60CM*150CM

7.控制柜1個160cm×60cm×70c

三、設備組成

（一）管網換熱站模塊

*設備裝置管線分2個框架，都為垂直布置。框架中部放置水泵、水箱。供水道系統、供水設備、給水管道、排水管道、控制儀表、工頻水泵、變頻水泵、流量計、壓力傳感器、電動調節閥和控制軟件組成。

1.主模塊1號：占地240CM*100CM*200CM，模擬實驗室采用主干管DN40mm，實驗室供熱泵組來替代熱電廠，每組水泵2臺、1臺定速泵、1臺調速泵），每組水泵代表1個熱源。

2.模塊2號：可變拓?fù)涔峁芫W(wǎng)系統多功能可變拓?fù)涔峁芫W(wǎng)實驗系統，占地240CM*100CM*200CM，主干管DN40mm，四周環繞。干管DN32mm與其連接，支管DN20mm。 管網主要功能如下：

（1）實現枝狀、環狀、網狀拓?fù)涞娜我馇袚Q；

（2）實現單管、雙管管制的切換；

（3）可實現分布式泵供熱；

（4）供熱系統具有蓄熱功能（集中蓄熱、分布式蓄熱）。

3.裝置設計有儲水箱，補水加壓送水至模擬系統的主干管。

4.模擬管網的節點處安裝壓力傳感器、流量變送器、調節流量系統。

5.以計算機為基礎的過程控制與現場監控自動化系統軟件，主要運用SCADA系統采集信號傳輸及控制、

6.數據采集系統通過信號傳輸系統的信號傳輸線，將節點壓力信號傳輸?shù)綌?shù)據處理系統，對模擬管網運行進行實時監控、數據采集及故障診斷。

7.主要配置

（1）主水泵：立式不銹鋼多級離心泵自來水管道變頻增壓泵高揚程380V/DN40

（2）干管流量計：、信號4-20MA，接口：DN15，法蘭式、電壓DC24V

（3）干管壓力變送器：、信號4-20MA，接口：DN15，法蘭式、電壓DC24V

（4）干管電動調節閥、：、信號4-20MA，接口：DN15帶反饋輸出，電壓DC24V

（5）主管電動比例調節閥、信號4-20MA，接口：DN40帶反饋輸出，電壓AC24V

（6）干管壓力變送器：信號4-20MA，接口：DN15，法蘭式、電壓DC24V

（7）主管電磁流量計：信號4-20MA，接口：DN32，法蘭式、電壓DC24V

（8）管網換熱站模塊：含換熱器、集中蓄熱，閥門等

（二）終端用戶

1.用戶模塊12個、占地100CM60CM*150CM，輸水干管DN15mm、12路給水系統送水至實驗室墻上模擬的用戶，輸水干管DN15mm中都安裝有溫度控制閥，可有效地控制各個支管的壓力，從而控制水流、壓力，方便做多種教學實驗。

2.用戶溫度控制閥：DN15

3.系統由、實訓臺采用4040鋁材拼合結構，整個供暖系統布置在網孔板上。包括供熱管道、散熱片、膨脹水箱、熱量表、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、壓力表、熱量表組成設

4.散熱器（進出口管徑：DN15）可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。每種形式各4套。

5.模擬負荷功率范圍：模擬負荷擬實現2~10kW的寬幅度調節。要求可以模擬輸出任意給定功率變化曲線的負荷大小。

6.用戶水泵：110 W/220V,分布式泵供熱系統通過在管線或用戶處設置加壓泵，降低了熱源主循環泵的揚程，從而實現了能效的提升和成本的降低。此外，分布式泵供熱系統還能適應管網熱負荷的變化

7.分布式蓄熱器：

（三）鍋爐：

1.尺寸160cm×60cm×70cm

2.供暖面積1000M2

（四）監視控制系統

*1.網絡式機柜：1800*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，美觀大方

2.儀表系統：主要有交流電壓表、交流電流表以及各種溫度檢測儀表。

3.動力變速部分：0.75kW變頻器工作電壓：AC220；采用變頻器控制電機的運轉速度，從而使電機有不同的運轉速度。

4.軟件控制系統：可以控制自動調整運行工況，自動進行數據的處理，并且實現數據的存儲，自動繪制曲線

*5.配電設施及控制臺與調度室控制臺相鄰用來測量：水泵轉速、電耗，功率、電壓、水泵出口流量、壓力，水位、管網中各管段流量、壓力、水位、供熱戶供熱量等參數。

6.控制手段：水泵開關、轉速，水泵出口閥門開度，管網中各閥門的開關及開度。

7.自動控制：流量控制閥、泄水閥、變頻水泵、工頻水泵、變頻器

8.軟件采用現場總線通信，通過儀表信號傳送、計量?jī)x表計數、壓力傳感器、通過電纜、傳送給控制臺，控制臺采集所有的壓力流量信號，給出控制信號，PID控制水泵，流量變頻器。

9.管網事故評判及管網運行工況監測實訓等，

10.軟件操作內容

（1)主管網系統

（2）12路分區管網操作

（3）分區曲線選擇

（4）12大區分區歷史數據庫查詢

（5）分區數據報表功能

（6）主管網動態流程演示，流程同步顯示

（7）各分區管網的動態狀態與動畫流程同步顯示

（8）變頻泵功率、電壓、電流、有功功率、無功功率、視在功率

（9）工頻泵功率、電壓、電流、有功功率、無功功率、視在功率

11.觸摸一體工業控制器：尺寸：17英寸

12.安全智能模塊

本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：

（1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護

（2）軟件平臺：

電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。

（3）工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、

（4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。

（5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。

（6）電流檢測通道：1路、電壓檢測通道：3路。

（7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、

（8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.

（9)通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，

（10)傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.

（11）功能顯示：可顯示電壓、電流、功率

（12）界軟件面

（13）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準

（14）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本

四、實訓功能

1.演示供熱方式實現枝狀、環狀、網狀供熱管網中的各種工況

2.演示分布式泵供熱原理等、城市管網供熱方式

3.演示不同供熱系統實現對管網的模型校核、

4.演示不同供供熱系統壓力調控

5.學習城市管網中的各種儀表使用

6.減壓閥在系統中的使用和維護

7.流量計的調效，和維護

8.用用戶抄表

9.實現用戶單管、雙管管制的實驗
