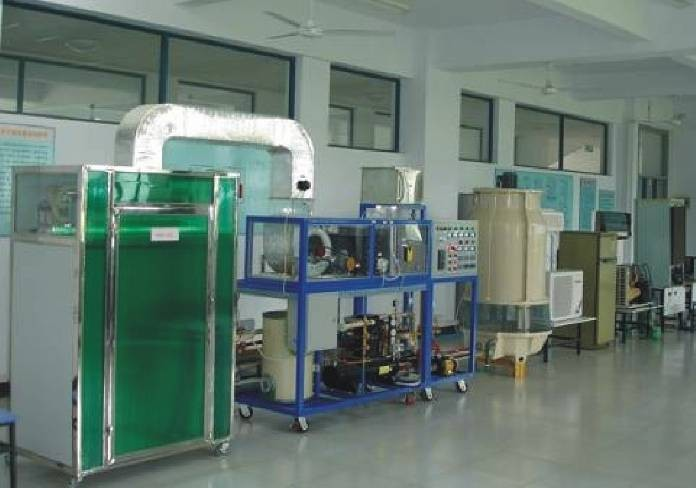

KCLY-37型中央空調自動控制實訓裝置
一、 產品概述
“KCLY-37型中央空調自動控制實訓裝置（DDC控制）”集DDC控制、制冷系統、過程控制、工程組態技術于一體。它由控制平臺、模擬房間、制冷系統、供熱系統、循環水系統及空氣處理系統等組成?？刂破脚_(tái)采用DDC加控制對象結構，可以完成不同模式下的中央空調實訓。適合職業院校、培訓機構制冷類專業（工種）《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（中級、高級）》和《中央空調系統操作員》等的實操培訓。培養掌握空調與制冷技術的專業理論知識和綜合實踐能力，從事空調與制冷設備的安裝、調試、維護、維修、技術升級和改造設計等方面的技能應用型人才。
二、 系統特點
1. 系統采用敞開式設計，控制電路、制冷管路系統及空氣處理系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種現場元器件及了解系統的工作流程。
2. 空氣處理系統采用透明有機玻璃，可清楚了解空氣處理機組內的結構及部件。
3. 控制系統采用基于BACnet協議的DDC控制器，這種控制方式不但能夠使該系統獨立工作，還可以連接到其它支持同類協議產品構成的智能建筑綜合管理系統（IBMS），實現現場數據的采集和開關控制。
三、 技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 系統容量：＜10kVA
4. 安全保護：設有電流型漏電保護、接地保護、相序保護、過載保護，安全符合相關國家標準
四、 系統配置
1.控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器(DDC主機)、接觸器、熱保護器等控制元件。面板上有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及DDC主機單元。
2.交流電源：三相四線～380V電源供電，并設有漏電保護器控制控制屏總電源。
3.控制系統：由電氣控制、DDC控制器和計算機組態控制等組成。
4.實訓對象
由1套3匹水冷制冷機組、1套冷卻水系統、1套冷凍水系統、1套空氣處理系統、1套供暖系統等組成，具體配置如下：
序號 | 設備名稱 | 數量 |
1 | 水冷制冷機組：由3匹半封閉壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，此外，管路中設有視液鏡可觀察制冷劑狀態 | 1套 |
2 | 冷卻水系統：由1臺玻璃鋼冷卻水塔、2臺管道離心水泵（一個常用、一個備用）及流量開關等組成 | 1套 |
3 | 冷凍水系統：由2臺管道離心水泵、1套分水器、1套集水器、1臺膨脹水箱、水流保護開關等 | 1套 |
4 | 供暖系統：由1套模擬鍋爐、1套熱水專用換熱水泵、1套板式換熱器等組成 | 1套 |
5 | 終端設備：由風機盤管及相應的溫控器、電磁閥及鋁合金風口等組成 | 1套 |
6 | 控制柜內置：由DDC主機、熱繼電器、交流接觸器、控制開關和指示燈等組成 | 1套 |
7 | 空氣處理系統：由過濾網、差壓開關、溫濕度傳感器、電動調節風閥、表冷器、電加熱器、送風機和風速傳感器等組成 | 1套 |
8 | 模擬房間 | 1套 |
9 | 工業組態軟件 | 1套 |
10 | DDC編程軟件 | 1套 |
11 | 中央空調DDC應用程序 | 1套 |
12 | 中央空調組態應用程序 | 1套 |
5.測量?jī)x表
(1) 電源工況指示：提供系統電網監控交流電壓表、水泵交流電流表，壓縮機運行交流電流表等。
(2) 制冷系統壓力檢測：提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
五、 實訓項目
1. 中央空調的工作流程和工作原理
2. 中央空調的系統運行和維護
3. 中央空調自動控制流程和控制原理
4. DDC控制器的編程、調試和應用
5. 計算機組態監控的實現方法和實際應用
