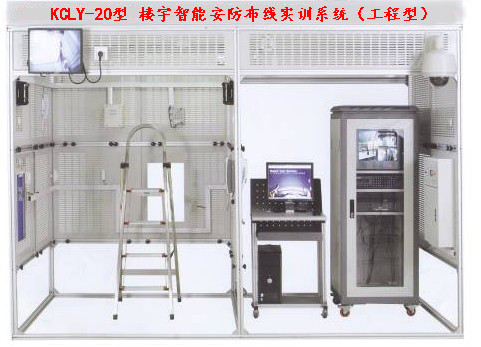

KCLY-20型樓宇智能安防布線實訓系統（工程型）
一、系統概述
本系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、系統結構與組成
樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為19寸液晶顯示器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
三、技術參數
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 裝置容量：≤1.0kVA
4. 外型尺寸：3120mm×1580mm×2310mm
5. 安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、實訓項目
1. 智能建筑安防布線的實施
2. 對講門禁系統安裝、接線與調試
3. 室內安防與周界防范系統安裝、接線與調試
4. 視頻監控系統安裝、接線與調試
5. 巡更系統安裝與調試
6. 系統運行維護
五、基本規格及配置：
序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
1 | 建筑模型 | 由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 | 1 | 臺 |
2 | 電腦桌 | 600mm×600mm×800mm（長×寬×高） | 1 | 臺 |
3 | 鋼凳 | Φ300mm×450mm（圓×高） | 1 | 把 |
4 | 鋁人字梯 | 900mm×250mm×1200mm（長×寬×高） | 1 | 把 |
5 | 工程塑料卡件 | 20mm×10mm×11mm（長×寬×高） | 300 | 個 |
1．系統配置
一、對講門禁系統（安科） | ||||
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 管理中心機 | ET-366G | 臺 | 1 |
2 | 歐式數碼彩色可視室外主機 | ET-366D08-1-ID | 臺 | 1 |
3 | 電源箱 | ET-366P | 臺 | 1 |
4 | 聯網器 | ET-366W | 臺 | 1 |
5 | 多功能壁掛室內分機 | ET-366M5-F | 臺 | 1 |
6 | 非可視壁掛室內分機 | ET-366H2 | 臺 | 1 |
7 | 層間分配器 | ET-366FS2 | 臺 | 1 |
8 | 非接觸卡 ID | 通用型 | 張 | 1 |
9 | 電插鎖 | 通用型 | 只 | 1 |
二、安防系統（霍尼韋爾、豪恩、艾禮富） | ||||
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 8防區報警主機 | 238 | 只 | 1 |
2 | 煙霧探測器 | LH-201 | 只 | 1 |
3 | 溫感探測器 | LH-94 | 只 | 1 |
4 | 門磁開關 | HO-03 | 只 | 1 |
5 | 家用緊急求助按鈕 | HO-01 | 只 | 1 |
6 | 紅外探測器 | LH-902B | 只 | 1 |
7 | 紅外幕簾探測器 | LH-901B | 只 | 1 |
8 | 燃?xì)馓綔y器 | LH-88 | 只 | 1 |
9 | 主動紅外對射報警器 | ABT-60 | 只 | 1 |
10 | 聲光報警器 | HC-103 | 只 | 1 |
三、視頻監控系統（?？低暋⒘σ暰S、ACES） | ||||
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 高速球云臺攝像機 | SW-CW860SY | 臺 | 1 |
2 | 彩色槍型攝像機 | SW-720A | 臺 | 1 |
3 | 紅外攝像機 | SW-631D2A | 臺 | 1 |
5 | 矩陣主機 | ACES-8608 | 臺 | 1 |
6 | 矩陣控制鍵盤 | ACES-8603 | 臺 | 1 |
7 | 19寸彩色顯示器 | AOC-19 | 臺 | 1 |
8 | 17寸液晶監視器 | 臺 | 1 | |
9 | 硬盤錄像機 | 海康威視DS-7808 | 臺 | 1 |
10 | 硬盤 | 500G | 只 | 1 |
11 | 安防控制箱 | AC24V、DC12V/5A、DC18V/1.5A | 臺 | 1 |
12 | 視頻線纜 | V75-3 | 米 | 100 |
13 | 電源線 | RVV2*0.5 | 米 | 100 |
四、巡更系統（神盾） | ||||
序號 | 設備名稱 | 設備型號(品牌) | 單位 | 數量 |
1 | 巡更棒 | H5 | 臺 | 1 |
2 | 巡更信息點 | 臺 | 5 | |
3 | 人員信息卡 | 臺 | 2 | |
4 | 巡更通訊線 | 根 | 1 | |
5 | 巡更管理軟件 | 套 | 1 | |
2.工具及配件
序號 | 名稱 | 內容 |
1 | 工具 | 包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> |
2 | 耗材配件 | 包含PVC線槽、BNC視頻接頭、V75-3視頻線、RVV2*0.5電源線等。 |
