變頻恒壓供水系統實訓裝置

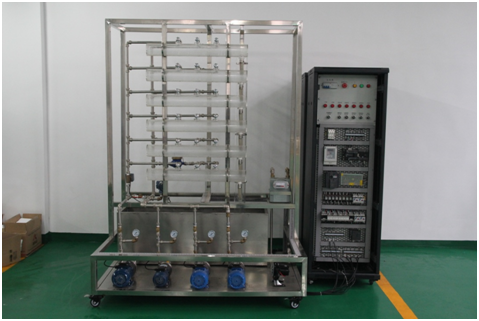

KCLY-13型變頻恒壓供水系統實訓裝置(小型)

一、系統概述

“KCLY-13型變頻恒壓供水系統實訓裝置”集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_(tái)采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。

二、系統特點

1.控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。

2.控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。

3.控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。

4.控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。

三、技術參數

1.輸入電源：三相四線～380V±10%  50Hz

2.環境溫度：+4℃～+45℃

3.裝置容量：＜5kVA

4.外形尺寸：控制對象模型1200mm×805mm×1590mm，控制柜800mm×600mm×2000mm

5.安全保護：具有漏電自動保護裝置

四、實訓項目

1.控制屏結構認識與調試

2.單泵控制變頻恒壓供水

3.雙泵切換變頻恒壓供水

4.生活水系統靜態壓力控制

5.生活水系統動態壓力控制

6.生活水系統的分時控制

7.夜間休眠模式下的供水

8.消防狀態控制

9.綜合控制系統

五、基本配置

1.電源控制柜（標準機柜）

(1)交流電源（帶有過流保護）：單相交流電  220V  50Hz

三相交流電  380V  50Hz

(2)三相電源指示燈

(3)三相電源指示儀表

2.PLC

PLC采用歐姆龍CP系列控制器，采用HostLink通訊協議，提供了PLC開發環境，可以讓學生自行設計控制方案。

(1)生活供水管網的恒壓供水

(2)可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求

(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水

(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水

(5)可實現帶上位機系統的PID控制

3.手動控制裝置

控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：

(1)在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行

(2)在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備

4.恒壓供水模型

供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構

5.監控軟件

配備監控系統軟件,可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界面。
