樓宇智能化工程實訓考核系統

1

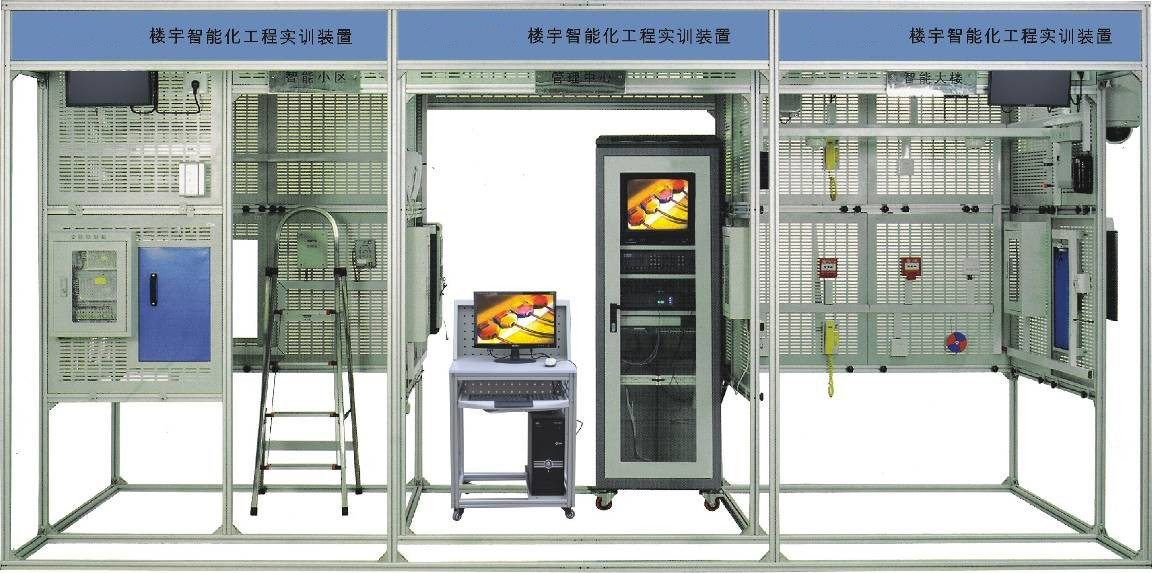

智能建筑模型

由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。

1臺

2

安裝布線網孔板

780mm×750mm

26塊

710mm×390mm

1塊

1500mm×260mm

3塊

1500mm×500mm

3塊

1500mm×400mm

1塊

3

總電源箱

空氣開關、電源指示器

1套

4

安防控制箱

AC24V/1A、DC12V/5A、DC18V/8A

1套

5

消防控制箱

DC24V/3A、24V繼電器

1套

6

DDC控制箱

HW5201、HW5208、DC24V/6A

24V繼電器

1套

7

電腦桌

600mm×600mm×800mm

（長×寬×高）

1臺

8

人字梯

900mm×250mm×1200mm

（長×寬×高）

2把

9

工程塑料卡件

20mm×10mm×11mm

（長×寬×高）

500個

10

系統配套專用電腦

CPU：Celeron Dual-Core   E3500/內存：2G DDRIII/硬盤：320G-7200轉/ 顯卡：Geforce G405 512MB 64位 獨立顯卡、 網卡：集成/ 電源：250W高效率轉換電源/鍵盤/鼠標：USB光電鼠標/ 顯示器：19寸液晶寬屏顯示器/。

2套

11

計算機軟件

LonMarker編程軟件，力控組態軟件

1套

1

對講門禁系統

系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件，可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。

2

消防系統

系統配置有消防報警主機、智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件，可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。

3

安防系統

系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃?xì)馓綔y(cè)器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周界防范功能。

4

視頻監控系統

系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。

5

綜合布線系統

系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。

6

DDC監控系統

系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。

1

工具，1套

包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span>

2

耗材配件，1套

包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。

  3

系統配套專用投影儀HCP-4050X，1臺

投影機類型:液晶投影機,;技術類型及規格:0.63英寸多晶硅有源矩陣式TFT液晶板×3;標稱光亮度(流明):4000,標準分辨率:1024×768;對比度:3000：1,燈泡類型:UHP,燈泡功率:215W

1

門前鈴

GST-DJ6508

只

1

2

門前鈴安裝盒

GST-DJ-MLYM

只

1

3

多功能可視室內分機

GST-DJ6825C

只

1

4

普通壁掛室內分機

GST-DJ6209

部

1

5

層間分配器

GST-DJ6315B

只

1

6

歐式數碼可視室外主機

GST-DJ6106CI-FB

只

1

7

室外主機安裝盒

GST-DJ-ZJYM

只

1

8

ID卡

RFID02A

張

2

9

聯網器

GST-DJ6327B

只

1

10

管理中心機

GST-DJ6406

臺

1

11

通訊轉換模塊

K7110（18V）

只

1

12

通訊電纜

RS232

根

1

13

對講門禁監控管理軟件

GST-DJ6000

套

1

14

DDC控制器

DED-7502-1

只

1

15

DDC控制器

HW-BA5210

只

1

16

火災報警控制器

GST200/16

臺

1

17

智能光電感煙探測器

JTY-GD-G3

只

3

18

智能電子差定溫探測器

JTW-ZCD-G3N

只

3

19

探測器通用底座

DZ-02

只

6

20

總線隔離器

LD-8313

只

1

21

編碼手報按鈕(帶電話孔)

J-SAM-GST9122

只

1

22

編碼單輸入/單輸出模塊

LD-8301

只

3

23

編碼消火栓報警按鈕

J-SAM-GST9123

只

1

24

火警訊響器

HX-100B

只

1

25

編碼器

GST-BMQ-1B

只

1

26

高速球

HAV-8227WHDV

個

1

27

一體機芯

HAV-2204AH

個

1

28

槍型攝像機

HAV-303

個

1

29

自動光圈鏡頭

SSV0358GNB

個

1

30

室內全方位云臺

3030W

個

1

31

智能解碼器

HAV-101

個

1

32

紅外攝像機

HAV-124F

個

1

33

攝像機支架

FIH-5001

支

2

34

液晶彩色監視器

US-M1701P

臺

2

35

彩色監視器

MC-14

臺

1

36

半數字硬盤錄像機

DH-DVR0404LE-S/N

臺

1

37

矩陣主機

HAV-8064ZX-8-5

臺

1

38

力控組態軟件 6.1

套

1

39

U10 USB接口卡

型號 75010

只

1

40

RJ45配線架

KN515、24口

只

1

41

以太網交換機

KN-1024P+

臺

1

42

電話程控交換機

LC-208

臺

1

43

電話配線架

KN-529

只

1

44

單口底盒、面板

KN-503/504

對

4

45

電話模塊

KN-519

只

2

46

網絡模塊

KN-509

只

2

47

電話機

T-026

個

2

48

86底盒

個

5

49

家用緊急求助按鈕

HO-01B

只

1

50

主動紅外對射報警器

DS422i-CHI

對

1

51

聲光報警器

HC-103

個

1

52

被動紅外空間探測器

DS820iT-CHI

只

1

53

門磁

HO-03

對

2

54

燃?xì)馓綔y(cè)器

LH-94（Ⅱ）

只

1

55

感煙探測器

LH-88（Ⅱ)

只

1

56

被動紅外幕簾探測器

DC12V

只

1

57

警號

ES-626

只

1

58

電插鎖

EC200B

只

2

59

出門按鈕

R86KL1-6BⅡ

只

1

60

磁力鎖控制器

SW12-3X

只

1

1

23芯線

紅、黑

各2

卷

黃、綠、線

10

米

2

16芯線

黃、白、藍

各1

卷

3

白色護套線

3芯

30

米

4

同軸電纜

75Ω-3

75

米

5

屏蔽雙絞線

2芯

20

米

6

網絡線纜

30

米

7

電話線纜

30

米

8

單頭音頻線

4

個

9

號碼管

φ4

4

米

φ6

1

米

10

RJ11水晶頭

2P

20

個

11

RJ45水晶頭

8P

20

個

12

BNC視頻接頭

φ3帶尾巴

20

只

13

單線打線鉗

1

把

14

5對打線鉗

1

把

15

單用網線鉗

1

把

16

二合一網線鉗

RJ45+RJ11二合一

1

把

17

線纜測試儀

1

把

18

螺絲刀

小一字

2

把

19

小十字

2

把

20

長柄十字

2

把

21

剪刀

2

把

22

烙鐵

40W

2

把

23

剝線鉗

2

把

24

尖咀鉗

2

把

25

斜口鉗

2

把

26

焊錫絲

1

卷

27

記號筆

2

支

28

萬用表

4位半

1

只

29

9V電池

2

只

30

內六角扳手

φ6

1

個

31

三角套筒

10-12-14

1

把

32

細纜剝線刀

KN-524

1

把
