消防自動報警與聯動系統實驗實訓裝置

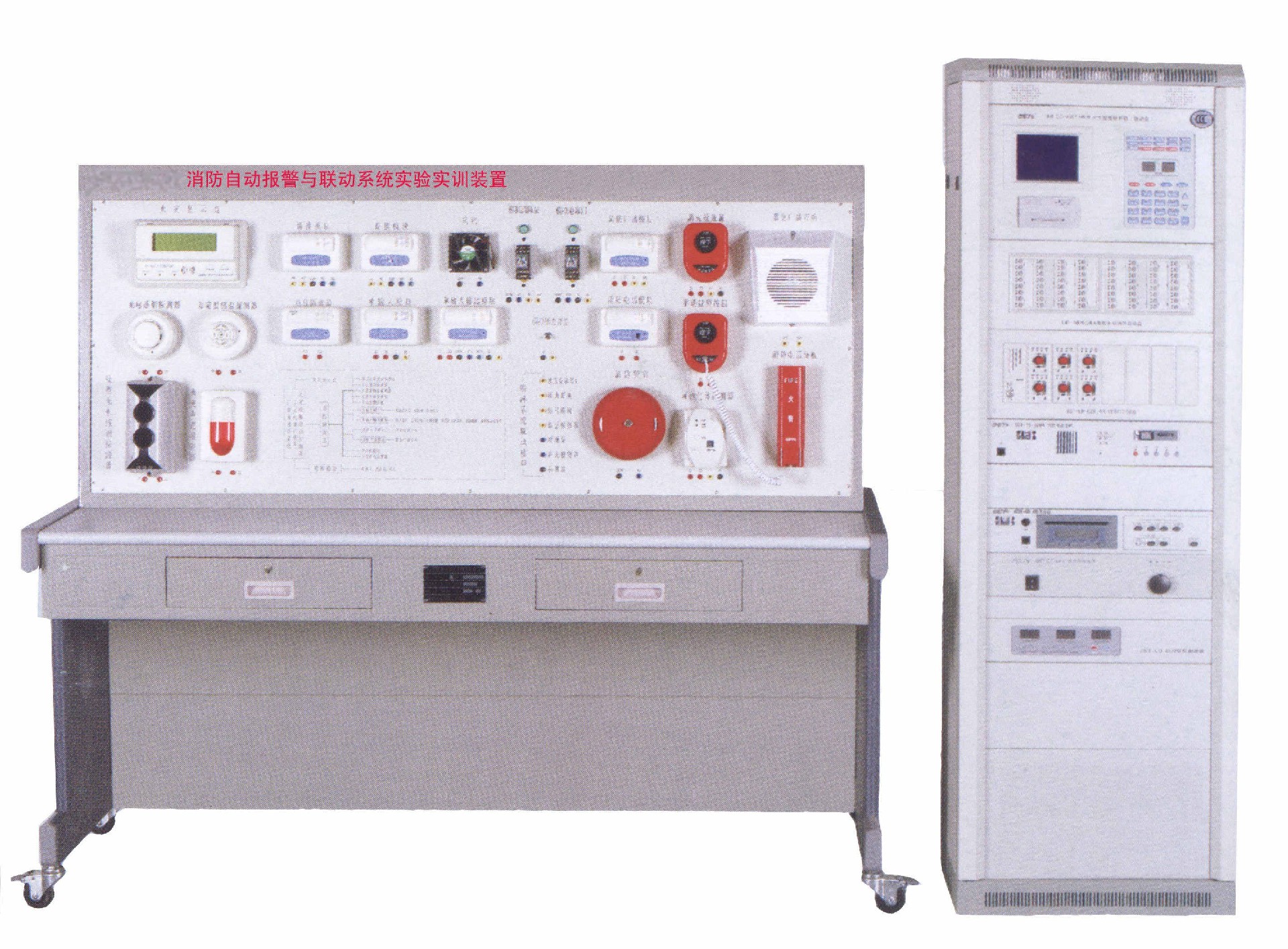

KCLY-04型消防自動報警與聯動系統實驗實訓裝置

一、裝置參數：

工作電源：AC220V±10%50Hz

工作環境：環境溫度范圍為-20℃～+45℃

相對濕度：〈85%

安全保護：具有漏電自動保護裝置

二、實驗項目：

1．消防控制系統布線及接線實驗

2．消防報警單點處理實驗

3．消防控制系統情形模擬實驗

4．火災事故廣播及火災通訊系統的使用

5．電子編碼器的使用與編碼

6．消防控制系統消防聯動模擬實驗

三、特性要求：

1．系統設計開放靈活，學生可以自行設計消防報警系統及聯動系統

2．采用知名品牌產品，具有很高的實用性與通用性

3．系統采用消防系統比較流行的總線結構

4．系統不僅具有消防聯動控制系統，而且還有消防廣播系統及消防通訊系統

5．系統除了常用的消防探測器外，還配置了光束感煙探測器，實驗更加方便

6．系統可以與其他噴淋滅火實訓裝置形成聯動

四、裝置構成：

實驗桌：鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，長方體封閉式結構，設有兩個大抽屜、柜門。桌面用于安裝電源控制屏。實驗桌設有四個萬向輪和四個固定調節機構，便于移動和固定。

火災報警控制柜：控制柜主要由消防控制器和廣播電話主機構成，模塊化設計，具有功能強、容量大、配置靈活等特點；系統采用大屏幕漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息；具有全面的現場編程能力，最大容量為4845個總線制報警聯動控制點?？刂破骺膳c開關量、模擬量、智能型火災探測器和控制模塊及多線制控制盤連接，從而構成一個集總線、多線于一身的報警聯動一體化控制器。

多線制聯動控制盤：與切換模塊一起使用，完成對消防泵、風機等重要設備的控制，控制盤可控制14路設備，占用一個總線地址編碼點。具有輸出端短路、斷路檢測功能，并有相應的燈光指示

火災顯示盤：火災顯示盤是用單片機設計開發的漢字式火災顯示盤，用來顯示已報火警的探測器位置編號及；信息并同時發出聲光報警信號。它通過RS一485總線與火災報警控制器相連，處理并顯示控制器傳的數據。每路RS一485總線最多可配接64臺火災顯示盤。

輸入／輸出模塊：單輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報器。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器進行報警，并可通過火災報警控制器來聯動其它相關設備的動作。輸入輸出控制模塊則主要用于控制消防滅火設備的啟動或停止，同時向消防控制中心傳送消防!備動作與否的回答信號。

火災報警探測器：火災控制探測主要配有可燃氣體探測器、差定溫感溫探測器、光電感煙探測器、光束感煙探測

火災廣播及通訊設備：火災廣播及通訊系統主要由150W功率放大器、消防廣播主機、廣播音響、總線制消防電話主機、電話分機等組成。
