空氣加熱系統模擬實驗裝置

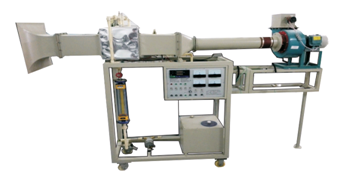

KCKTX-03T型空氣加熱系統模擬實驗裝置

一、概述

“空氣調節系統模擬實驗裝置”是采用直流式空氣處理系統，電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練等課程的實驗教學。

三、技術性能

1.  輸入電源：單相三線  AC220V±10%  50Hz

2.  工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.  制冷劑：R22

4.  裝置容量：＜2.5kVA

5.  重    量：100kg

6.  外形尺寸：220cm×60cm×130cm、

四、實驗裝置的基本配置

1.主要配置：氣（空氣）—液（熱水）換熱式。由風機、控制箱、測溫系統、翅片管、實驗風筒、不銹鋼實驗臺、控制箱、斜管微壓計、水泵、流量計、不銹鋼電熱水箱和水循環系統組成。

2. 空氣處理機組

空氣處理機包括粗效過濾器、、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）

五．主要用途

測量換熱器的傳熱系數和阻力
