KCKTX-03Q型熱水供暖循環系統綜合實訓裝置

一、產品概述

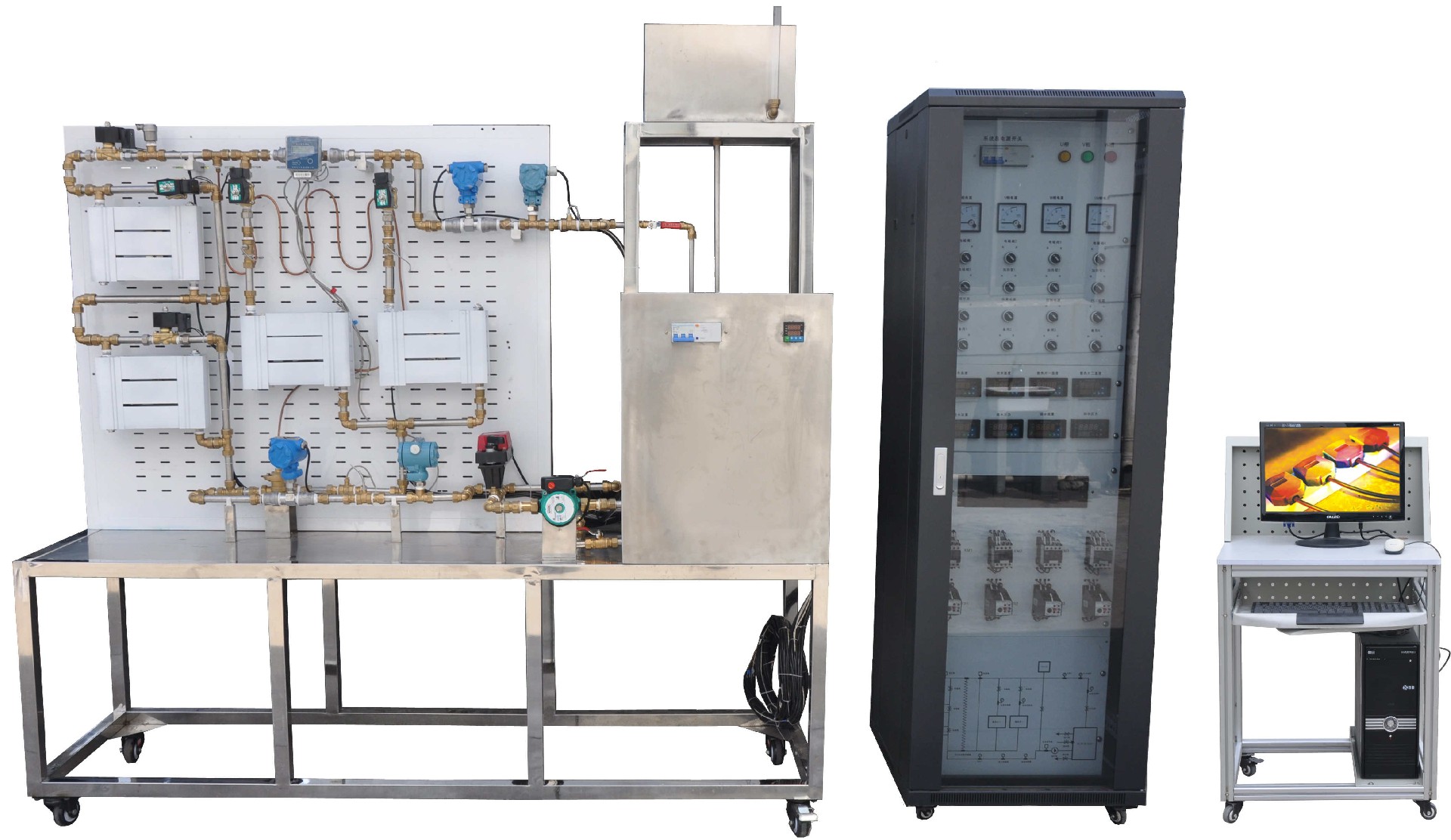

“熱水供暖循環系統綜合實訓裝置” 以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能

1、輸入電源：三相四線～380V±10% 50Hz

2、工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜10kVA

4、設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。

三、系統配置

1、實訓臺

實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。

2、熱水供暖系統

系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

主要設備的技術參數如下：

(1)電熱水鍋爐

    額定功率：9kW

    供熱面積：108m2

    供熱量：7740kcal/h

(2)膨脹水箱

采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）

(3)小型熱水泵

    額定功率：95W

    額定揚程：6m

    額定流量：1.08m3/h

（4）PLC主機

    西門子CPU 224(1個)

    數字量擴展模塊EM223（1只）

    模擬量擴展模塊EM231（2只）

3.控制柜

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

四、實訓項目

1、掌握熱水供暖系統的形式、特點及管網與用戶的連接方式

2、熱水供暖系統的安裝與調試

3、熱水供暖用戶熱計量

4、熱力工況調節

5、PLC可編程控制器編程及調試

6、組態軟件的應用

五、配置清單

六、配套教學資源包

第一包：西門子PLC仿真實訓軟件參數

   西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令

（一）、基本指令：電動機啟?？刂啤㈦妱訖C(jī)正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓啟動控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。

1、電動機啟停控制包括：實訓要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項

（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會實際控制設計PLC的外圍電路，學會分局實際控制要求設計簡單的梯形圖等。

（2）實訓器件：列出電動機啟停控制單元所用到的全部器件，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。

（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會拖拽不上去并會有相應的聲音顯示。

（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。

（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。

（6）電路連接：

原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊“答案”按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊“答案”按鈕，答案將消失。

可以自由接線，參照電路圖可以進行自由接線，如果不會可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會閃爍顯示。

（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。

以上模塊內容所展現形式必須與本項目說明一樣，星號部分必須滿足所給出的模塊內容一致或優于此要求，現場必須演示星號部分內容。

第二包：給排水系統工程仿真教學軟件

1、產品概述

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》、城鄉建設部、教育部相關專業教學大綱，為緩解我國土建施工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平而研制。內容包含建筑給水工程和建筑排水工程兩個子系統，每個實訓子系統含有若干項典型的實訓步驟，以及教學資源、工程圖紙、技術規范、安全交底、技術交底、項目進程和施工準備等實訓模塊。

2、軟件特點

（1）情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。

（2） 過程性：軟件以真實工程項目為例，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。

（3）交互性：軟件貫徹以學生為主體的思想，設有項目進程、操作提示、工具準備、技術分析等，不僅可以供教師采用大場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。

（4）完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、技術規范、安全交底、技術交底、工程圖紙等多種情境和技能訓練教學模塊。

（5）智能性：軟件采用了數據庫技術，設有操作記錄，可隨時記錄學生的操作過程，以便學生自檢與教師考核。

總之，本軟件為國內首部以真實施工現場為職場環境的，以三維可視化虛擬仿真技術為主要特征的、完全基于交互性、過程性和智能化的土建施工類專業大型建筑施工仿真實訓軟件。

3、軟件功能

（1）．演示功能

1）演示功能所包含的教學內容

操作程序（順序、步驟）演示——這種演示具有嚴格的順序關系及操作標準；

操作方式方法演示——這種演示具有一定的選擇性、邏輯性；

偶發事件演示——這種演示一般用于安全教育、故障處理內容，具有強烈的震撼作用；

錯誤操作結果演示——這種演示具有強烈的刺激作用，使學生產生深刻的記憶。

2）演示功能所能實現的教學目標

示范性標準操作演示教學；

現場安全教育教學；

降低誤操作頻率教學。

3）演示功能所能實現的教學效果

通過演示使操作者熟悉操作程序（順序、步驟）；

通過演示使操作者了解操作過程邏輯關系；

通過演示使操作者高度重視安全操作與安全生產；

通過演示使操作者牢記現場誤操作所帶來的嚴重后果。

（2）互動功能

1）互動功能所包含的教學內容

利用多媒體手段，生動再現課堂教學內容；

利用鼠標、鍵盤的操作，對屏幕畫面仿真實物實施理想的自主操作，實現實操實訓前的計算機仿真導訓教學，其教學內容與實操實訓一致。

2）互動功能所能實現的教學目標

鞏固課堂教學內容；

實現計算機仿真導訓。

3）實現計算機仿真導訓的重要意義

實現個性化教學；

選擇實訓教學方案；

全面提高實操實訓效果；

縮短實操實訓時間；

提高實操實訓安全性；

減少實操實訓投入；

降低實操實訓污染。

4）互動功能所能實現的教學效果

通過完整生動再現課堂教學內容 ，使學生對課堂教學內容加深理解，并充分記憶；

通過教學設計中各個“實訓點”的再現，實現導訓教學效果。

4、技術參數和性能指標

（1）．軟件環境

1）服務器

操作系統：兼容Windows 2000、Windows 2003、Windows 2008的Server版或Advance Server版。

服務器數據庫：SQL Server 2000及以上。服務器其它支撐軟件：無。

2）客戶端

操作系統：Windows XP或以上版本。

（2）．硬件環境

主機類型：IBM PC系列。

處理器頻率：CPU：P4 1GHz（或以上）。

   處理器類型：32位。

內存：DDR2  1GB（或以上）。

   硬盤存儲器容量：40GB以上。

顯卡：128MB獨立顯存或256MB共享顯存。支持1024×768 32bit（或以上）分辨率。

網絡類型：IEEE 802.1  10/100M（或以上）以太網。

擴展設備：USB1.0接口（或以上）、8×CD-ROM。鍵盤、鼠標。

其它特殊設備：無。

  （3）. 對插件要求

    支持IE 6.0及以上瀏覽器版本、Adobe Flash Player 10或以上版本、Cult3D_IE_5.0或以上版本。

（4）. 性能指標

性能指標是指響應時間、事務處理速率和其他與時間相關的技術要求：

1）單件事務或單個用戶：無故障成功完成事務處理，處理結果的時間不多于1秒。

2）多個事務或多個用戶：在設計空量的多個用戶并行訪問的條件下，故障成功完成事務處理，處理結果的時間不多于3秒。

3）Web頁面(帶寬1M/秒)的平均響應時間不能多于5秒，響應時間以頁面顯示完成為準；局域網頁面平均響應時間不能多于2秒，音頻、圖像、視頻、動畫從下載到顯示的時間不得多于30秒(不考慮網絡因素)。

4）系統自動下載運行環境所使用到的插件，系統給出所用到的插件網絡連接地址，提供給不能正常顯示的用戶系統。

5）客戶端通過IE瀏覽器運行本程序時，單個二維進程CPU占用率不超過10%。單個三維進程CPU占用率不超過20%。
