制冷循環演示熱泵實訓裝置

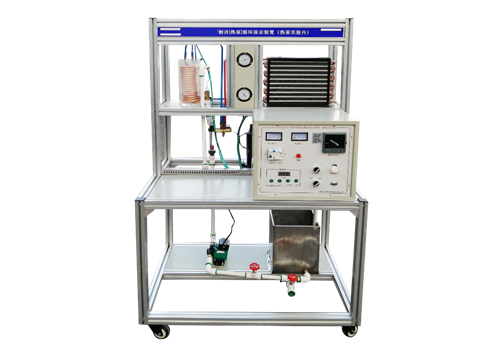

 KCKT-17型制冷循環演示熱泵實訓裝置

一.概述：

1、適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。

2、系統由一套風冷機組、一套冷水系統組成，通過實驗，可撐握風冷冷水系統的工作方式、組成特性和系統工況。

二.主要配置：

  實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。

1.溫度檢測：8路彩色液晶顯示，吸氣溫度、排氣溫度、冷凝溫度、節流入口溫度、蒸發器進溫度、進水溫度、出水溫度、室內環境溫度

2.可以測定吸氣壓力、排氣壓力
  3.控制屏 采用不銹鋼結構底架，面板為雙層彩色噴塑結構，造型新穎，可 直觀展示制冷系統結構；正面設有電源控制及測量?jī)x表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。

  4.交流控制單元 單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

  5.制冷系統 125W壓縮機、風冷凝器、視液鏡、干燥過濾器、動節流閥、儲液器和石英玻璃冷水蒸發器；制冷劑：600A，循環水量：流量1噸，揚程9米，流量計：4-90L/h；

  6.水箱：49×35×30cm；

  7.外形尺寸：1000×700×1500mm 工作電壓：220V 功率：500W

8. 冷凝器、系統為風冷式冷凝器，與工業制冷冷凝器一致，

9. 水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。

10.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節

11.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.

12.制冷量調節控制裝置：

（1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

（2）、軟件控制，能在線控制系統的溫度，讀取機組在溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：

（3）、系統特點/調試控制軟件：

A.4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

B.閥的開度實時顯示：控制對象為最大500P開度設定?？勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。

C.24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

D.自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。

E.6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定

F.多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

G.過冷/熱度控制范圍：2-15攝氏度?？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。

H.制冷劑：適應R134AR22R410A等其它冷媒。

（4）脫機手動設定

A.溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

B.調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

C.數碼管顯示器在線顯示開度和溫度以及故障代碼。

D.數碼管顯示器在線顯示開度和溫度以及故障代碼

（5) 曲線顯示界面

四.實訓功能：

1.進行制冷循環過程演示，可觀察制冷工質的蒸發、

2.可演示制冷系統的常見故障

3.可演示水系統的循環原理

4.手動膨脹閥的使用

5.演示風機冷機組的工作工況

6.節流自動控制/手動控制
