柜式空調實訓考核裝置

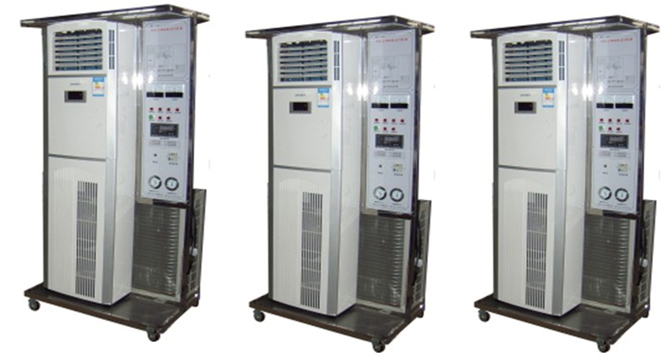

KCKT-08型柜式空調實訓考核裝置

一、概述
KCKT-08型柜式空調實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

二、特點

1.整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2.裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電

三、技術參數

1.工作電源：AC220V 50Hz±5%（單向）

2.外形尺寸：1100×800×1800mm

3.整機功耗：1100W

4.適用電壓范圍：160V～253V

5.最大遙控距離8m，角度90度。

6.噪聲：內機37-44dB，外機是55-65dB。

7.環境溫度：-5℃—40℃

8.相對濕度：≤85%（25℃）

四、裝置的基本裝備

1.電源、儀表控制屏

控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

(1）交流電源控制單元：?jiǎn)蜗嗳€制220V交流電源供電，交流電壓表2只 測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

(2）制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.

溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況

(3）電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

2.實訓臺

實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

3.故障

提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。

六、實訓項目

1.技工基本技能實訓

2.專用工具的基本操作

3.系統管件焊接

4.系統的檢漏

5.冷系統的抽真空與充注制冷劑R22

6.技能實訓（設計、安裝、調試及檢修）

7.R型空調主控板電路原理

8.電器元件的測量及系統運行

9.R-23型空調器故障與分析

10.測與故障分析

11.電器元件的測量及系統運行

12.障與分析

13.模擬變壓器T的副邊N2開路，整機不工作

14.橋堆：模擬橋式整流橋環+12V無輸出，整機不工作

15.穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作

16.模擬紅外接收管無電源輸入，不能遙控

17.溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱

18.P13腳：模擬IC1的P13無信號輸出

19.P12腳：模擬IC1的P12無信號輸出

20.RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用

21.Y2線圈：模擬繼電器RY2線圈壞，室外風機不轉

22.RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉

23.Y6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉

24.模擬繼電器RY5線圈壞，室內風機高速時風機不轉.斷開繼電器RY1
