變頻空調制冷制熱實驗裝置

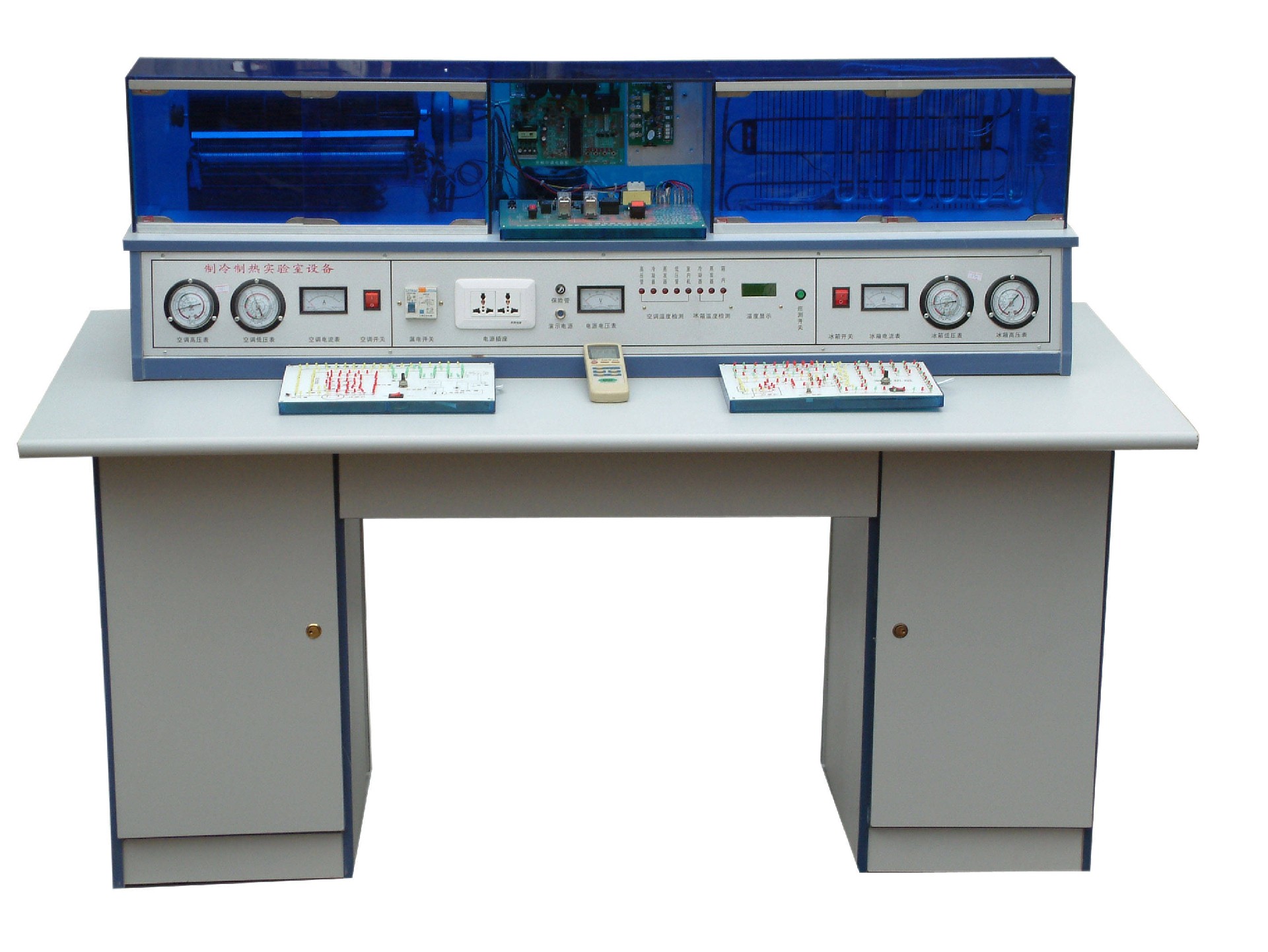

KCKT-04型變頻空調制冷制熱實驗裝置

一、  適用范圍

適用于職業學校、技校、大中專院校變頻空調制冷制熱實驗。實驗臺采用透明有機玻璃制作，實驗器材直觀明了，實驗效果好。是各職業學校、技校、大中專院校變頻空調制冷制熱實驗室理想的實驗設備

二、變頻空調變頻裝置特點

1.變頻范圍：變頻空調頻率30 Hz到100Hz可調，真正做到演示變頻空調的節能功能。

2.頻率數碼顯示功能：顯示變頻空調工作時的工作頻率。

3.變頻工作原理：將單相交流220V50Hz電源逆變成三相交流電源30Hz—100Hz可控制，從而達到變頻效果。.

4.夠全面展現變頻空調機制冷系統結構，變頻直流電路的分析研究，變頻空調整流電路的連接，變頻控制技術，直流變頻自動變頻自動控制技術，驅動器的分析與接入，V，U，W模塊分析與組裝，逆變的應用，及制冷系統維修的全部過程，滿足實訓教學、實際工程訓練及職業技能競賽的需要

5.可組成多種制冷系統，具有多種控制方式，有較強實用性、通用性、經濟型；裝置采用模塊化設計，電氣控制與制冷系統獨立分開，可以對相應的特征點進行測量，保證學生基本技能的訓練和鞏固，保證電路連接的快速、安全和可靠。

6.變頻控制、空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能，直流控制技術；變頻開關電源300V整流電路，為空調提供省電電流，3位數碼變頻頻率顯示器，能從0-120H顯示空調運轉時所對應的變頻頻率，軟啟動控制技術，MB905562B總路線控制，監控空調機各個運行數據，PM20CTM060大功率逆變模塊，交直流轉換控制

三、主要技術參數與功能：

1.工作電源AC220V±10%，50H2。

2.最大遙控距離8m，角度90度。

3.噪聲：內機37-44dB，外機是55-65dB。

4.環境溫度-10℃到40℃。

5.相對濕度≤85%（25℃）。

6.輸入功率＜1KVA

7.實驗臺規格1600×700×1180mm

8.環境溫度100C到400C。

9.人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10.壓縮機功率：       空調：1ph       冰箱：1/10ph

制冷劑類型：        空調：R22        冰箱：R12

11.具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12.具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13.具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14.純軟件模擬仿真制冷、制熱全過程。

15.具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16.利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17.利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

18.演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19.將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20.空調器在遙控模式下能自動開機、自動關機。

21.具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

四、空調電腦板故障操作說明

（一）手控操作：

1.HK2開關是手控與遙控功能轉換開關

2.HK2手控狀態時空調器工作時間不能超過30分鐘。

3.HK1是在HK2手控狀態下控制空調器制冷，制熱功能。

（二）遙控操作：

1.HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2.遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。

3.LD2綠燈亮?xí)r壓縮機工作狀態。

4.LD3黃燈亮是制熱狀態指示。

5.故障開關K1到K12是在遙控模式下才能進行故障演示。

6.HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）故障演示說明

1.遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2.遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3.整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4.整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5.整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6.內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7.空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8.空調不工作：將故障開關K9斷開，晶振不工作。

9.峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10.遙控失靈：將故障開關K11斷開，無傳感信號輸入。

（四）變頻空調操作（定速空調無此功能）

1.空調器開始工作時頻率為30HZ。

2.UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。

3.空調器頻率越高制冷、制熱越快，壓縮機旋轉越快，反之相反。

4.變頻范圍：30Hz到110Hz。

五、部分軟件演示項目（詳見全套演示軟件）

空調冰箱系統流程實習項目：

1.普通單門電冰箱系統流程

2.雙門直冷式電冰箱制冷系統流程

3.雙門間式電冰箱制系統流程

4.單門直冷式電冰箱電控系統流程

5.雙門間冷式電冰箱電控系統流程

6.熱敏電阻溫控器系統流程

7.GR204EIC溫控器系統流程

8.BCD-125W型風冷電子溫控雙門雙溫電冰箱

9.典型直冷雙系統電冰柜制冷系統原理實驗

10.典型直冷雙系統電冰箱電路原理實驗

11.電冰箱雙制冷系統原理實驗

12.風冷單系統電子溫控電冰箱控制原理實驗

13.分體式熱泵型空調器系統流程

14.分體式熱泵型空調電控器系統流程

15.窗式電泵型空調器電控系統流程

16.風冷柜式空調器電控系統流程

17.電冰箱動態演示系統

18.分體式熱泵型空調器動態演示系統

19.東芝窗式空調器電路實驗

20.分體空調控制電路實驗

21.海爾一拖二空調器制冷系統實驗

22.三門豪華型電冰箱電路原理實驗

23.萬寶無霜電冰箱電路原理實驗

24.微電腦控制程序?qū)嶒?yàn)

25.一拖三式制冷循環實驗

26.一拖四式制冷循環實驗

六、電冰箱故障產生及辦法

空調器故障產生及辦法

七、制冷制熱實驗臺組件配置清單：（每臺/2座配置）
