數控銑床電氣控制與維修實訓臺

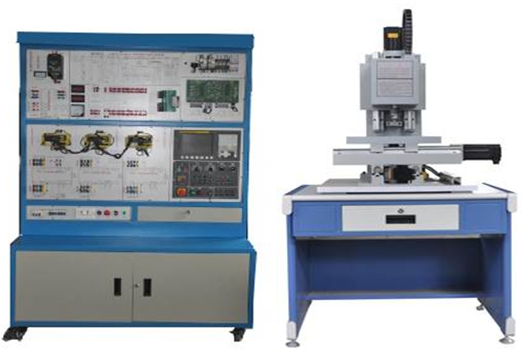

KCSXW-05B型數控銑床電氣控制與維修實訓臺（FANUC半實物）

（數控系統：采用FANUC 0I MATE MD）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控銑床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控銑床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

實訓臺配有：半實物銑床1臺、主軸1套、冷卻泵1臺、伺服電機3臺及限位開關和機床零點等。

一、實驗臺技術參數：

1、輸入電源：AC380V（三相五線制）、50HZ

2、*故障考核32項（智能型）

3、工作環境：溫度-200C～400   C

4、整機容量：≤3kVA；

5、*實驗臺尺寸：

（1）：實訓屏規格：長×寬×高=1370 mm×750 mm×1850 mm；

（2）：半實物含桌：長×寬×高=1000 mm×600 mm×1450 mm；

6、數控機床故障診斷維修考核功能，可設置數控機床數幾十個典型的電氣故障?？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登錄、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。

7、半實物數控銑床采用直線導軌，具有一定的銑削能力，可對有機玻璃、塑料等材料進行簡單銑削加工，具有真實數控銑床的機械運動，X、Y、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由變頻器驅動實現無級調速控制。

二、機床參數：

三、產品組成部分

數控銑床維修實驗臺是由FANUC 0I –MATE MD數控系統，機床電氣控制接口板、伺服主軸實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、低壓電氣元件的原理和接線、編程、接線等組成。

四、產品的特點：

1.盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。

2.方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。

3.涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

五、基本實驗實習項目

實驗1：數控銑床維修實訓裝置電源控制

實驗2：FANUC 0i數控系統的操作、接口實驗

實驗3：主軸調速實驗（系統控制）

實驗4：變頻主軸參數優化實驗

實驗5：X軸伺服電機驅動控制實驗

實驗6：Y軸伺服電機驅動控制實驗

實驗7：Z軸伺服電機驅動控制實驗

實驗8：正負超程限位、零點實驗

實驗9：手輪（手搖脈沖發生器）實驗

實驗10：銑床數控系統控制加工實驗

實驗11：數控銑床系統通訊實驗

實驗12：數控銑床PMC編程與連接實驗

實驗13：數控銑床電氣綜合安裝

實驗14：PMC用戶程序的設計

實驗15：PMC用戶程序的調試

實驗16：數控銑床NC參數調試（－）

實驗17：數控銑床NC參數調試(二)

實驗18：數控銑床絲桿反向間隙補償實驗

實驗19：數控銑床絲桿螺距補償實驗

實驗20：數控銑床智能故障設置與排除實驗

六、配置清單
