普通車床拆裝維修實訓裝置

SHKC-08B型普通車床拆裝維修實訓裝置

一、產品概述

本裝置是專門為職業院校、技工學校、職業教育培訓機構研制的普通車床裝調維修技能實訓考核設備，根據機電類行業中普通機床維修技術的特點，并結合普通機床裝調維修工的技能鑒定要求，對普通機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了普通系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對普通機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合普通機床裝調維修工、車工等工種的考核與鑒定。

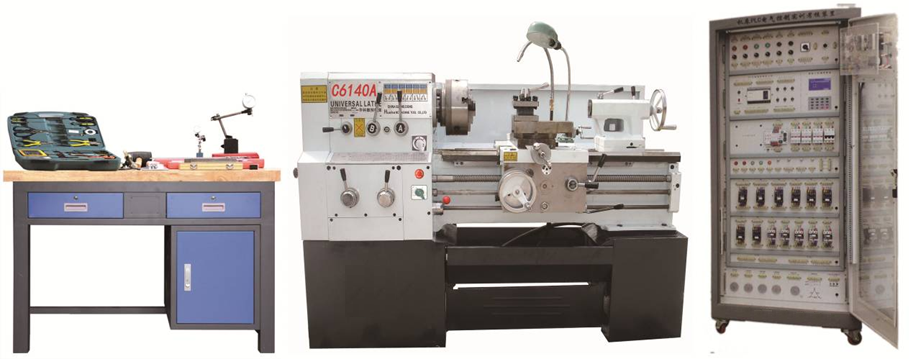

SHKC-08B型普通車床拆裝維修實訓裝置實物圖：

二、產品特點

1.產品依據普通機床裝調維修工職業及崗位的技能要求，結合普通機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。

2.產品結合目前國內普通系統的使用情況，以及普通教學和設備的現狀，提供了普通系統，符合目前國內普通教學的現狀和特點，為普通教學和實操訓練提供支撐。

3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型普通機床電氣控制及機械傳動的學習領域情境，著重培養學員對普通機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、普通機床維護等綜合能力。

4.與實際應用技術相結合，包含普通系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對普通機床裝調的基本工具和量具的使用能力，強化學員對普通機床的安裝、接線、調試、故障診斷與維修等綜合能力。

三、技術性能

1．輸入電源：三相四線AC380V±10%  50Hz

2．裝置容量：＜5kVA

3．外形尺寸：800mm×600mm×1800mm（機床實訓柜）、

2100×1080×1600mm（實物車床）

1200mm×600mm×780mm（操作臺）

四、產品結構和組成

1．系統由機床實訓柜、實物車床和操作臺等組成。

2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有普通系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。

4．操作臺為鋼木結構，用于機床部件的裝配與測量，下方設有工具柜。

5．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。

6．主軸由三相異步雙速電機驅動，有極撥檔調速控制。

7．實物車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。通過對普通車床的拆裝訓練，學員可掌握普通車床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。

1）床身、主軸箱、移動拖板、尾座等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。

2）主軸箱由箱體、主軸、卡盤、主軸電機、三角皮帶等組成，可進行主軸箱的裝配與調整、主軸卡盤的裝配、主軸電機的安裝與調整、編碼器的安裝與調整等技能訓練。主軸與主軸電機三角帶聯接，且具有張緊力結構，可進行張緊力調整。

3）進給箱由箱體、主軸、卡盤、主軸電機、三角皮帶等組成，可進行進給箱的螺距和進給量控制集中控制。手柄從左至右有1-6 個檔位，當手柄往外擺動時有A-F6 個檔位，按螺距和進給量的各個基本規格（見13 頁）。如需要把基本規格成倍地增大或縮小。則可操縱右邊的手柄變換I-Ⅱ 檔來實現，當手柄往外擺時另有S、M兩檔操縱接通光桿或絲桿。

3）中拖板進給傳動系統由絲杠螺母副、燕尾槽和上拖板等組成，可進行絲杠的裝配與調整、燕尾槽的裝配與調整、上拖板的裝配與調整等技能訓練。

4）大拖板進給傳動系統由絲杠開合螺母副、三角導軌、軸承、軸承支座、電機支座、E型調節塊和床鞍等組成，可進行導軌預緊力調整、絲杠的裝配與調整等技能訓練。

5）小拖板進給傳動系統由絲杠螺母副、燕尾槽和上拖板等組成，可進行絲杠的裝配與調整、燕尾槽的裝配與調整整等技能訓練。

5）換刀裝置采用四工位方形刀架，可實現加工時的手動換刀操作。

6）配有主軸芯棒、等高棒、頂尖等機床檢具，可進行普通車床幾何精度檢測方面的訓練。

7）輔助裝置由潤滑系統、尾架、防護罩等組成。

8）C6140A型實物車床主要參數：

五、實訓項目

1．電路設計、設備安裝和電路連接

（1）普通系統的安裝、接線

（2）系統啟?？刂齐娐返脑O(shè)計與接線

（3）照明電路設計、器件安裝與接線

（4）冷卻控制系統的電路設計、器件安裝與接線

（5）急停、限位控制回路的設計與接線

（6）主軸電機雙速控制設計與接線

2．機械部件裝配與調整

（1）絲杠螺母副的裝配與調整

（2）燕尾槽導軌的裝配與調整

（3）中拖板的裝配

（4）電動刀架的裝配

（5）大拖板的裝配

（6）主軸卡盤的裝配

（7）冷卻泵的裝配

（8）主軸箱的裝配與調整

（8）進給箱的裝配與調整

（9）拖板箱的裝配與調整

（10）尾架偏心鎖緊手柄的調整：

（11）主軸皮帶張緊的調整

（12）主軸軸承的調整

（13）橫向刀架絲桿螺母間隙的調整

3．機電聯調與故障排除

（1）普通車床機電聯調

4．機電聯調與故障排除

（1）故障1開路，所有電機均缺一相。

（2）故障2開路，主軸電機缺二相，不能運行。

（3）故障3開路，冷卻泵電機卻二相，不能運行。

（4）故障4開路，刀架快速移動電機卻二相，不能運行。

（5）故障5開路，所有控制回路失效。

（6）故障6開路，所有控制回路失效。

（7）故障7開路，所有控制回路失效。

（8）故障8開路，所有控制回路失效。

（9）故障9開路，主軸電機控制回路失效。

（10）故障10開路，刀架與冷卻泵控制回路均失效。

（11）故障11開路，刀架控制回路均失效。

（12）故障12開路，冷卻泵控制回路均失效。

（13）故障13開路，冷卻泵控制回路均失效。

5．普通車床幾何精度檢測

6．普通機床的保養和維護

六、系統配置

表1：主要電器設備一覽表

機床配件清單

表2：配套工具、量具、工裝及機床附件
