數控車床裝調與維修考核實訓裝置

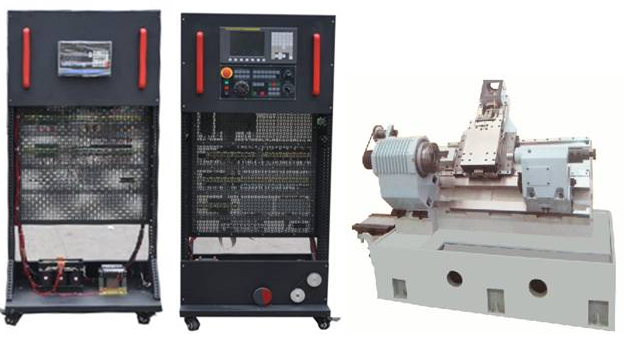

KCHT-08H-D型數控車床裝調與維修考核實訓裝置

一、功能說明：

1、本系統是專門為職業學校、職業教育培訓機構研制的數控車床裝調與維修考核實訓設備，根據機電行業中數控車床維修技術的特點，并結合數控車床裝調維修工的技能鑒定要求，對數控車床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、高低壓電氣控制、機械傳動等技術、強化了學生對數控車床的安裝、接線、調試、故障診斷與維修等綜合動手能力。適合機電類相關專業的教學和培訓，也適合數控車床裝調維修工、車工等工種的考核與鑒定。

2、獨特的一體化結構設計，使得各單元功能更清晰，便于完整的了解數控系統的組成，柜式結構更方便編程與參數的調試；

3、全開放式結構電氣安裝板，更方便直觀的了解電氣安裝與布局設計；

4、模塊化組合設計，更方便各類型項目的教學實訓；

二、數控電氣控制單元布局的獨特特點：

1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。底部裝有4只萬向輪，方便移動。

2、柜體正面上部分是控制臺的數控系統區，包括面板及其它開關等。

3、柜體正面下部安裝有主軸電機與編碼器、冷卻電機等；

4、柜體背面為多功能網孔板式電氣安裝板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電器排布與選型完全按照現行的數控機床一致模式。

三、數控電氣安裝單元布局的獨特特點：

1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。底部裝有4只萬向輪，方便移動；

2、柜體正面上部分是控制臺的“精密型二軸位移檢測單元顯示器（光柵尺）”（選配件）；

3、柜體背面為多功能網孔板式電氣安裝板，上面裝有交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電器排布與選型完全按照現行的數控機床一致模式。

4、柜體背面下部為航空插座安裝板，方便學生完成“電氣安裝單元”接線，通過專用連接線可方便與“電氣控制臺”進行連接。

四、數控控制臺技術性能：

1、輸入電源：三相五線制380V交流電源；

2、漏電保護：漏電動作電流≤30mA；具有接地保護；

3、工作環境：溫度-100～400C；

4、整機功耗：≤5KW；

5、電氣控制單元外形尺寸：1000×600×1800mm；

6、數控系統可選配：FANUC、SINUMERIK、GSK、HNC等；

7、故障考核標配為：數控機床智能考核系統；

五、基本配置表：
