數控車床電氣控制與維修實訓臺

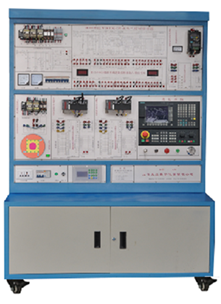

KCHT-05A型數控車床電氣控制與維修實訓臺

實訓臺配有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、二坐標（十字滑臺）1臺及限位開關和機床零點等。

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電氣控制與維修實訓臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、產品組成部分

 數控機床電氣控制與維修實訓臺和實訓車床部件組成實訓考核教學設備。系統采用西門子數控系統，數控車床的X、Z軸由伺服電機控制，主軸由變頻器控制，并帶有光電編碼器，X、Z軸拖板采用滾珠絲桿進行傳動，刀架為四工位電動刀架，學生可以學習到伺服電機的控制、變頻器控制、電動刀架、霍爾元件、接近開關的原理、編程、接線及在數控機床中的應用等及數控車床編程、加工、維修。

數控控制臺是一套完整的控制系統，控制系統擁有完整的西門子數控系統，控制臺全面剖析西門子數控系統的控制原理和結構，按符合真實數控設備的要求進行電氣連接，可以帶動實訓機床進行數控加工；同時數控控制臺在控制系統內部提供數控機床常見故障的設定、維修、考核等電路故障系統，故障系統提供全開放的端子接口，可以設置電路故障、主要器件故障、故障及操作系統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。

二、實訓臺配置

1.由控制屏和實訓桌及二坐標平臺組成。控制臺為鐵質雙層亞光密紋噴塑結構，鋁質面板；實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。二坐標平臺可直接演示機床坐標軸運動。

2.三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，電流表監控設備工作總電流，并設有指示燈指示和保險絲保護。

3.數控系統單元：采用西門子數控系統，可控制2個數字量控制進給軸和1個模擬主軸。

4.驅動模塊：X/Z進給軸采用伺服電機和驅動器構成開環系統。

5.主軸模塊：主軸電機采用變頻器控制，實現無級變頻調速，并設計有主軸編碼器用于速度反饋。

6.刀架控制模塊：展現車床四工位電動刀架電控原理及數控模擬（單步換刀）刀架控制原理三、產品總體要求:

1、實驗臺展示通用車床控制線路全局圖，學員可以把此圖作為設計電路的示范圖，以便更加深入了解數控車床的控制方法。

2、開放式結構、模塊化設計：實驗臺把數控系統進行分解，控制接口擴展到實驗臺的面板上，再用接線端子可引接到各個模塊板上進行控制。

3、三相變頻控制單元：通過接插線連接到數控系統上進行變頻控制，增加學員的動手能力，增加對控制過程中的故障問題有更多的了解和分析。

4、伺服驅動控制單元：通過接插線連接到數控系統上進行步進驅動控制，增加學員的動手能力，讓學員對伺服控制器有個全面的了解和分析能力。

5、四工位電動刀架控制單元：通過接插線連接到數控系統上進行換刀控制，增加學員的動手能力，讓學員對自動刀架的控制過程和原理有更全面的了解。

6、手動單元：通過接插線連接到數控系統上進行手動控制機床座標運動。

四、數控控制臺布局要求：

1、控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線制380V交流電源。

2、總電源開關帶漏電保護功能，總電源指示，柜體內部風機開關等

3、手動故障考核模塊時設計：柜子右方安裝有一扇外翻的故障門，有專用鑰匙鎖上。故障門里面有28個考核開關，具備28項單項故障設計。

（注：設備可選安裝手動故障考核模塊或智能故障考核考核模塊，二選一）。

4、智能故障考核模塊時設計：柜子右方安裝有智能故障考核模塊，具備28項故障設計?？蓡雾椈螂S意若干項設計故障。

（注：設備可選安裝手動故障考核模塊或智能故障考核考核模塊，二選一）。

5、柜體上面部分是控制臺的主控制區域，它分九個主控制單元：

1）、數控系統控制單元：本單元是整個控制臺的大腦，控制臺采用西門子數控系統。

2）、全數字伺服驅動控制單元：它分X、Z兩個軸控制子單元。每個單元分別剖析了伺服驅動器的內部結構原理圖、控制方式和接線方法等。該單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，方便學員進行操作連接。

3）、三相變頻控制單元：剖析變頻控制原理，控制方式和接線方法等?？刂谱冾l器功率為0.75KW，本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，實現無級調速，方便學員進行操作連接。

4）、四工位電動刀架控制單元：剖析電動刀架控制原理，控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制刀架，方便學員進行操作連接。

5）、數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。

6）、數控系統輸入/輸出控制單元：全面剖析數控系統控制機床的原理與特點，內容包括信號輸入/輸出；主軸變頻信號模擬量輸出控制；四工位電動刀架控制、主軸編碼器控制、冷卻控制、機床零點信號控制、機床限位信號控制等。

7）、強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。

8）、強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。

9）、開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。

五、實驗臺技術參數：

1、輸入電源：AC380V（三相四線制）、50HZ

2、漏電保護：漏電動作電流≤30mA；具有接地保護。

3、故障考核28項（手動型或智能型，二選一）

4、工作環境：溫度-200C～400  C

5、整機容量：≤3kVA；

6、實驗臺尺寸：長×寬×高=1360 mm×750 mm×1850 mm；

7、二坐標數控車床（十字滑臺）X、Z軸采用直線高碳鋼導軌和進口滾珠絲桿等組成，該機床可實現自動控制，能夠完成模擬車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。具有真實數控車床的機械運動，X、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由變頻器驅動實現無級調速控制。

8、智能故障考核模塊功能：可設置28個典型的電氣故障?？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。

六、十字滑臺參數：

1、導軌形式：線軌

2、絲桿形式：進口滾珠絲桿

3、X、Z行程：250×300 mm

4、電動刀架:4工位

5、定位精度:0.01 mm

6、主軸電機功率：（變頻無級30-1400轉）

七、數控車床綜合維修實訓系統實訓項目（配二坐標平臺時）

（1）數控車床系統操作與編程實驗

（2）主軸變頻單元的調試運行與故障診斷實驗

（3）交流伺服電機運行與故障診斷實驗

（4）數控車床電氣控制設計與分析實驗

（5）數控車床機床回零點實驗和機床超程限位實驗

（6）電動刀架控制原理實驗及接線與故障診斷實驗。

（7）模擬刀架控制實驗

（8）數控車床系統控制機床螺紋加工實驗

（9）數控車床的冷卻與照明及故障診斷實驗

（10）絲桿螺距誤差補償實驗

（11）數控車床電子手輪實驗

（12）機床RS232串口通訊實驗

（13）數控車床故障設計排除考核28項

（14）數控車床編程與仿真加工

（15）數控程序結構、格式及指令體系的掌握；

（16）各系統基本操作的了解；

（17）數控車床基本加工工藝的了解。

（18）數控車床編程與操作實訓

（19）數控車床程序編輯的掌握

（20）數控車床基本操作的掌握

（21）數控車床系統功能的技巧應用

（22）數控車削中零件的裝夾及加工

（23）數控機床維護的基本要求和故障處理方法

（24）常用的故障自診斷技術

（25）常用的故障檢查方法

（26）數控機床常見故障及處理

八、配置清單
