普通車床電氣技能維修考核實驗裝置

SKC-C6140型普通車床電氣技能維修考核實驗裝置

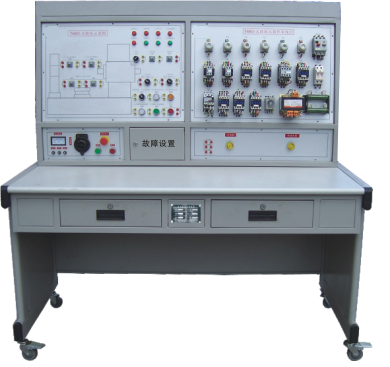

外觀結構參考圖

一、概述

“SKC-C614型普通車床電氣技能維修考核實驗裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備?？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。

二、適用范圍

本裝置適用于搖臂鉆床電氣控制的模擬與電氣故障排除的技能考核。

三、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KW

4、外形尺寸：1410mm×725mm×1535mm

四、裝置的基本裝備

1、電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）

提供三相交流電源（380V）

（2）人身安全保護體系

屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板（鋁質面板）

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有C6140型普通車床示意圖，可以很直觀地看出C6140型普通車床的外形輪廓。

3、元器件安裝板:面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、三相異步電動機:三只380V三相鼠籠異步電動機。

5、故障開關箱:設有16個開關，其中K1到K16用于故障設置；

6、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

五、實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；

3、提高學生的動手能力的技能操作水平；

4、通過對機床故障排除，完成機床常見故障的排除；

5、可以設置故障點做為維修電工的技能考核臺。

六、故障點一覽表

1、全部電機均缺一相，所有控制回路失效。

2、主軸電機缺一相。

3、主軸電機缺一相。

4、M2、M3 電機缺一相，控制回路失效。

5、冷卻泵電機缺一相。

6、冷卻泵電機缺一相。

7、刀架快速移動電機缺一相。

8、刀架快速移動電機缺一相。

9、除照明燈外，其它控制均失效。

10、控制回路失效。

11、指示燈亮，其它控制均失效。

12、主軸電機不能起動。

13、除刀架快移動控制外其它控制失效。

14、刀架快移電機不啟動，刀架快移動失效。

15、機床控制均失效。

16、主軸電機啟動，冷卻泵控制失效，QS2 不起作用。
