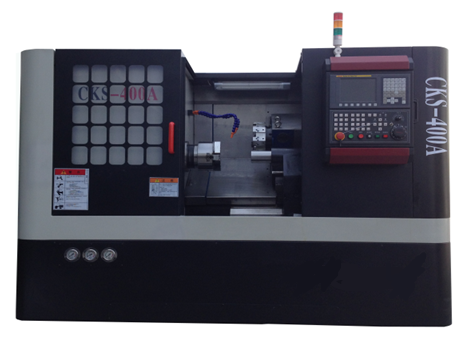

KCCKS-400A型高速車削中心
一、主要結構特點
KCCKS-400A機床床身采用整體鑄造成型，圓筒式筋板結構,床身導軌面與水平傾斜30或45度布局，具有較大的承載截面,剛性強，吸震性好，不易變形，可保證高精度切削加工。
主傳動系統采用交流伺服電機，配合高分辨率的主軸環形脈沖編碼器和主軸液壓制動裝置，并具有低速大扭矩的輸出特性。
機床縱橫向運動副采用交流伺服電機驅動，配合雙螺母預緊滾珠絲杠和直線滾動導軌，具有良好的動態特性和運動精度。
機床配備臥式液壓刀架，可完成車削以外的鉆削、攻絲等復合加工，提高零件加工的工序集中能力和加工精度。
機床配備獨立的自動潤滑系統和冷卻排屑裝置以及全封閉防護，保證機床始終處于良好的工作狀態，可大大提高機械加工的自動化水平。
二、標準配置與可選配置參數
機床型號 | KCCKS-400A | |
床身上最大工件回轉直徑 | 400mm | |
最大工件長度（頂尖距） | 550mm | |
最大工件 加工直徑 | 軸類 | 260mm |
盤類 | 380mm | |
最大工件加工長度 | 500mm | |
主軸頭形式及錐孔 | ISO A2–5 6"/8" | |
主軸通孔直徑 | Φ56mm | |
通過棒桿直徑：Φ50mm (采用中空卡盤和中空油缸時) | ||
主軸轉速 | 50～5000rpm 變頻或伺服無級 | |
主軸功率 | 5.5/7.5 KW 變頻或伺服 | |
快速移動速度 X/Z軸 | X軸24m/min，Z軸24m/min | |
拖板最大行程 X/Z軸 | X軸265mm，Z軸540mm | |
刀架形式及裝刀數 | 臥式：6/8/12工位電動/液壓刀架/排刀 | |
刀桿截面尺寸 | 外圓刀桿：25×25 mm;鏜刀桿直徑Φ32mm/Φ40mm | |
定位精度 X/Z軸 | ≤0.01/0.01mm | |
重復定位精度 X/Z軸 | ≤0.007mm，（Z）0.008mm | |
工件加工精度 | IT6～ IT7 | |
工件表面粗糙度 | Ra1.6 | |
頂尖套簡內孔錐度 | 莫氏5號 | |
頂尖套筒最大移動量 | 139mm | |
尾座套筒直徑 | Φ85 mm | |
外形尺寸 | 2355mm ×1430mm×1740 mm | |
機床凈重量 | 2500KG | |
數控系統 | 發那科、西門子、廣數、華中、華興、 | |
