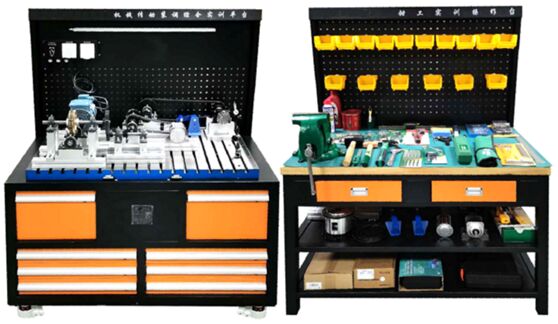

KCXDT-1型機械傳動裝調綜合實訓平臺

1

軸

2

根

φ20mm×225mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm

2

軸

3

根

φ20mm×350mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm

3

梅花聯軸器

1

個

軸孔φ20/φ20，IT7級

4

梅花聯軸器

1

個

軸孔φ20/φ14，IT7級

5

剛性聯軸器

1

個

軸孔φ20/φ14，IT7級

6

凸緣聯軸器

1

個

軸孔φ20/φ14，IT7級

7

彈性套柱銷聯軸器

1

個

軸孔φ20/φ14，IT7級

8

彈性柱銷聯軸器

1

個

軸孔φ20/φ14，IT7級

9

膜片聯軸器

1

個

軸孔φ20/φ14，IT7級

10

夾殼聯軸器

1

個

軸孔φ20/φ14，IT7級

11

軸承座

10

個

NSK，自動調心

12

電機安裝座

1

個

尺寸210mm×115mm×18mm

13

電機安裝座

1

個

尺寸270mm×135mm×50mm

14

電機安裝座

1

個

尺寸250mm×160mm×38mm

15

軸承座安裝座

10

個

尺寸170mm×38mm×56mm

16

軸承座安裝座

2

個

尺寸250mm×39mm×136mm

17

軸承座安裝座

2

個

尺寸250mm×39mm×112.5mm

18

軸承座安裝座

2

個

尺寸250mm×39mm×126.7mm

19

軸承座安裝座

2

個

尺寸250mm×39mm×140.8mm

20

測量調整零件

1

套

等高塊2個；表座墊塊1個；墊塊固定座1個；直線導軌1副（含滑塊）；張緊器2個；

1

槽V型皮帶輪

1

個

D80，孔徑14，IT7級

2

槽V型皮帶輪

1

個

D80，孔徑20，IT7級

3

槽V型皮帶輪

1

個

D95，孔徑20，IT7級

4

槽V型皮帶輪

1

個

D125，孔徑20，IT7級

5

寶塔雙V型皮帶輪

2

個

D90-D55，孔徑20，IT7級

6

雙V型皮帶輪

1

個

D90，孔徑20，IT7級

7

雙V型皮帶輪

1

個

D125，孔徑20，IT7級

8

可調V型皮帶輪

1

個

孔徑20，IT7級

9

同步帶輪

1

個

24齒，T型，孔徑16，IT7級

10

同步帶輪

2

個

24齒，T型，孔徑20， IT7級

11

同步帶輪

1

個

24齒，圓弧齒，IT7級

12

同步帶輪

1

個

30齒，圓弧齒，IT7級

13

張緊輥

1

個

尺寸125mm×80mm×115mm

14

皮帶

1

套

六條，其中齒形帶1條，同步帶2條，V帶3條

1

單排鏈輪

1

個

08B-15，孔徑14，IT7級

2

單排鏈輪

1

個

08B-15，孔徑20，IT7級

3

單排鏈輪

1

個

08B-15，孔徑20，IT7級

4

單排鏈輪

1

個

08B-20，孔徑10，IT7級

5

單排鏈輪

1

個

08B-20，孔徑20，IT7級

6

單排鏈輪

1

個

08B-25，孔徑20，IT7級

7

雙排鏈輪

1

個

08B-17，孔徑20，IT7級

8

雙排鏈輪

1

個

08B-20，孔徑20，IT7級

9

單排鏈條

2

條

08B，每根120節

10

雙排鏈條

1

條

08B，120節

11

鏈扣

1

套

08B，單排鏈扣5個，雙排鏈扣5個，共10個

12

張緊鏈輪組

1

套

尺寸110mm×160mm×125mm

1

直齒圓柱齒輪

1

個

M=1.5；Z=30，孔徑20，IT7級，端面平行度≤0.02mm

2

直齒圓柱齒輪

1

個

M=1.5；Z=40，孔徑20，IT7級，端面平行度≤0.02mm

3

直齒圓柱齒輪

1

個

M=1.5；Z=48，孔徑20，IT7級，端面平行度≤0.02mm

4

直齒圓柱齒輪

1

個

M=1.5；Z=60，孔徑20，IT7級，端面平行度≤0.02mm

5

直齒圓柱齒輪

1

個

M=2；Z=25，孔徑20， IT7級，端面平行度≤0.02mm

6

直齒圓柱齒輪

1

個

M=2；Z=30，孔徑14，IT7級，端面平行度≤0.02mm

7

直齒圓柱齒輪

1

個

M=2；Z=30，孔徑20，IT7級，端面平行度≤0.02mm

8

直齒圓柱齒輪

1

個

M=2；Z=35，孔徑20，IT7級，端面平行度≤0.02mm

9

直齒圓柱齒輪

1

個

M=2；Z=40，孔徑20，IT7級，端面平行度≤0.02mm

10

直齒圓柱齒輪

1

個

M=2；Z=50，孔徑20，IT7級，端面平行度≤0.02mm

11

直齒圓柱齒輪

1

個

M=2；Z=60，孔徑20，IT7級，端面平行度≤0.02mm

12

蝸桿

1

個

M=2.5，孔徑20，IT6級

13

蝸輪

1

個

M=2.5；Z=46，孔徑20，IT7級

14

斜齒輪

2

個

M=2；Z=20，孔徑20，右旋，IT7級

15

斜齒輪

1

個

M=2；Z=20，孔徑20，左旋，IT7級

16

斜齒輪

2

個

M=2；Z=25，孔徑20，右旋，IT7級

17

斜齒輪

1

個

M=2；Z=25，孔徑20，左旋，IT7級

18

斜齒輪

2

個

M=2；Z=30，孔徑20，右旋，IT7級

19

斜齒輪

1

個

M=2；Z=30，孔徑20，左旋，IT7級

20

錐齒輪

2

個

M=1.5；Z=40，孔徑20，IT7級

21

錐齒輪

1

個

M=2.5；Z=20，孔徑20，IT7級

22

錐齒輪

2

個

M=2.5；Z=30，孔徑20，IT7級

23

錐齒輪

1

個

M=2.5；Z=40，孔徑20，IT7級

24

減速箱

1

個

NMRV 50 80/71B5

25

蝸輪蝸桿安裝組件

1

套

鋁型材

26

軸環

10

個

開型 NR20

1

三爪卡盤

1

個

K80，自定調心

2

主軸底板

1

塊

外形尺寸210mm×180mm×20mm

3

主軸

1

個

外形尺寸φ80mm×250mm

4

調整塊

4

個

外形尺寸50mm×26mm×15mm

5

檢驗芯棒

1

根

外形尺寸φ20mm×90mm，粗糙度0.8μm

6

滾珠絲杠副

1

副

公稱直徑φ25，導程5mm

7

直線導軌副

1

副

上銀，長度220mm，配備1個滑塊

8

軸承座一

1

個

BK25-C5

9

軸承座二

1

個

BF25

10

軸承座三

1

個

BK20-C5

11

軸承座四

1

個

BF20

12

T1壓塊

5

個

粉末合金，外形尺寸20mm×16mm×9.4mm

13

進給軸底板

1

塊

外形尺寸310mm×220mm×20mm

14

滑動板

1

塊

外形尺寸210mm×80mm×12mm

15

調整塊

4

個

外形尺寸50mm×26mm×15mm

16

刀具座

1

個

外形尺寸100mm×40mm×70mm，中心高45mm，孔徑φ25mm

17

數控鉆夾桿

1

個

圓桿φ25，雙扁型

18

彈簧夾頭

1

套

ER20-3、ER20-4、ER20-5

1

橡膠錘

1

把

2

鐵錘

1

把

3

開口扳手套組

1

套

8件套

4

尖嘴鉗

1

把

6 寸

5

板銼

1

把

6 寸

6

金剛石整形挫

1

套

5件套

7

軸用卡簧鉗

1

件

5"彎頭

8

軸用卡簧鉗

1

件

7"彎頭

9

孔用卡簧鉗

1

件

7"彎頭

10

黃油槍

1

件

400cc

11

紫銅錘

1

把

12

內六角扳手

1

套

9件套

13

扭力扳手

1

套

14

棘輪套筒扳手套裝

1

套

 棘輪套筒扳手， 內六角套筒共 7 件

15

自調式歐式端子壓接鉗

1

把

7"

16

鋼直尺

1

把

0-500

17

卷尺

1

把

3 米

18

數顯游標卡尺

1

把

0-150mm

19

百分表

1

套

平后蓋（0-10mm）

20

杠杠百分表

1

套

21

萬向磁力表座

1

套

夾持孔徑 φ8mm 帶燕尾

22

袖珍磁力表座

1

套

夾持孔徑 φ8mm 帶燕尾

23

平測頭（鋼）

1

個

M2.5×0.45，D=20mm

24

皮尺

1

把

5m

25

塞尺

1

把

26

組合角尺

1

把

300mm

28

鉤碼

1

盒

50g×10

29

油槍（含機油）

1

把

得力DL2401 250g

30

防銹油

1

瓶

WD40

31

黃油

1

盒

潤滑脂

32

潤滑油(機油)

1

升

33

截鏈器

1

把

420-530

34

軸承兩爪拉馬

1

套

150mm

35

勾型扳手

1

件

34-36

36

電工套件

1

套

15件套

37

不銹鋼調整墊片

1

套

A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每種各10片

38

活動扳手

1

把

250

39

刀口直尺

1

把

100

1

Fluke 820-2 LED 閃頻儀

1

套

1.閃爍頻率

（1）量程：30～300,000 FPM , 0.5～5000 Hz

（2）精度：0.02%

（3）分辨率：30～999 FPM=0.1，1000～300,000=1，0.5～999Hz=0.1，1000～5000Hz=1

（4）頻率設定：FPM or Hz

2.閃動脈沖

（1）持續時間：以s or degrees 調節

（2）延時：以ms or degrees 調節

2

F62MAX紅外測溫儀

1

套

1.溫度范圍：-30℃至500℃

2.準確度

讀數的±1.5℃ 或±1.5%，取較大值；-10℃至0℃：±2.0℃；-30℃至-10℃：±3.0℃

3.響應速度：＜500ms（讀數的95%）

4.光譜響應：8～14μm

5.發射率：0.10至1.00

6.光學分辨率：10:1（在能量為90%計算所得）

7.顯示屏分辨率：0.1℃

8.讀數的可重復性：讀數的±0.8%

或 <±1.0 ℃，取較大值

3

Fluke 805便攜式測振儀

1

套

1.低頻范圍（通頻測量）：10Hz～1000Hz

2.高頻范圍（CF+ 測量）：4000Hz～20000Hz

3.嚴重度等級：良好、一般、不滿意、不可接受

4.振動限值：50g峰值(100g最大峰值)

5.A/D轉換器：16比特

6.信噪比：80dB

7.采樣率：低頻20000Hz，高頻80000 Hz

8.實時時鐘備份：鈕扣電池。

4

鉗工實訓操作臺

1

套

1.主要由鉗工臺、防護網以及零件盒等構成。

2.外形尺寸1500mm×750mm×1500mm。

3.鉗工臺為鐵質雙層亞光密紋噴塑結構，表面黑色噴塑，底腳外形尺寸50mm×50mm，材料厚度為2mm；桌面為實木（橡木）材料，外形尺寸1500mm×750mm×40mm，配有橡膠墊一塊附于桌面上，保護操作臺面；鉗工臺配有兩個抽屜，分別用于放置工具及資料等；鉗工臺配有兩個隔層可用于放置各種工具和材料。

4.防護網：尺寸1506mm×810mm×120mm，采用方孔式網孔板結構，便于懸掛零件盒，結構緊湊、牢固、美觀大方，實訓操作時具有防護作用。

5.臺虎鉗：

（1）鉗口寬度≥150MM，最大張開度≥120MM，活動鉗體可以做360°旋轉，臺鉗重量大于≥25KG。

（2）鉗體采用優質鑄造，抗沖擊力強，底座加強設計，臺鉗經表面處理，美觀大方可拆卸鉗口，加粗絲桿，夾持穩定，經久耐用。

6.零件盒，尺寸140mm×105mm×75mm。
