聯接與配合實測繪圖訓練裝置

KCJT-04型《聯接與配合》實測繪圖訓練裝置

一、產品特點：

1、  項目實際化：以常用實際聯接與配合組件為訓練對象；

2、  功能系統化：看圖找件、組件拆裝、組件測量、組件繪圖、四位一體的訓練模式,由簡單組件到復雜組件的訓練過程。

3、  學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；

4、  教字標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

5、 管理便利化：聯接與配合、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品功能：

1.訓練模式

（1）、看圖找組件訓練；

（2）、組件拆裝訓練；

（3）、組件測量訓練；

（4）、組件組合繪圖訓練

2.訓練內容

（1）螺紋聯接繪圖訓練

（2）軸承聯接與配合繪圖訓練

（3）鍵聯接與配合繪圖訓練

（4）銷聯接與配合繪圖訓練

（5）齒輪傳動聯接與配合繪圖訓練

三、產品參數

1.外形尺寸:長*寬*高=40×30×7cm

2.測量工具:游標卡尺、外徑千分、螺紋樣板

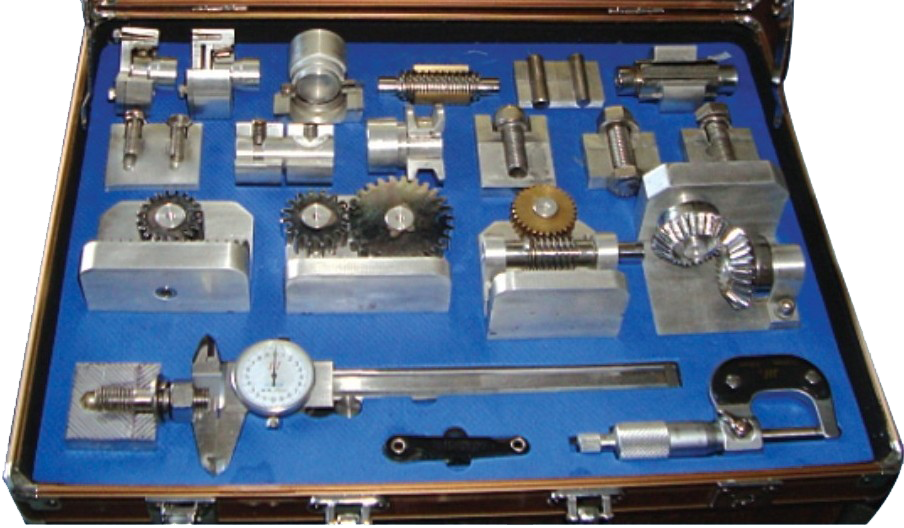

3.類    型:便攜組合式（檢測零件、測量工具及指導書均放在一個精制的綜色箱子里）

4.常用聯接與配合組件（17件）:

（1）螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接

（2）軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合

（3）鍵聯接與配合：平鍵、矩形花鍵聯接與配合

（4）銷聯接與配合：圓柱、圓錐銷連接與配合

（5）齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸桿傳動
