典型零件實測繪圖訓練裝置

KCJT-02型《典型零件》實測繪圖訓練裝置

一、產品特點：

1、項目實際化：以典型實際零件為訓練對象；

2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式，一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。

3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；

4、教字標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品功能：

1.訓練模式

（1）看圖找零件訓練；

（2）零件測繪訓練；

（3）零件投影繪圖訓練；

（4）立體圖繪圖訓練。

2.訓練內容

（1）一視圖零件測繪訓練

（2）二視圖零件測繪訓練

（3）三視圖零件測繪訓練

（4）多視圖零件測繪訓練

三、產品參數

1.外形尺寸:長*寬*高=40×30×7cm

2.測量工具:游標卡尺、外徑千分、螺紋樣板

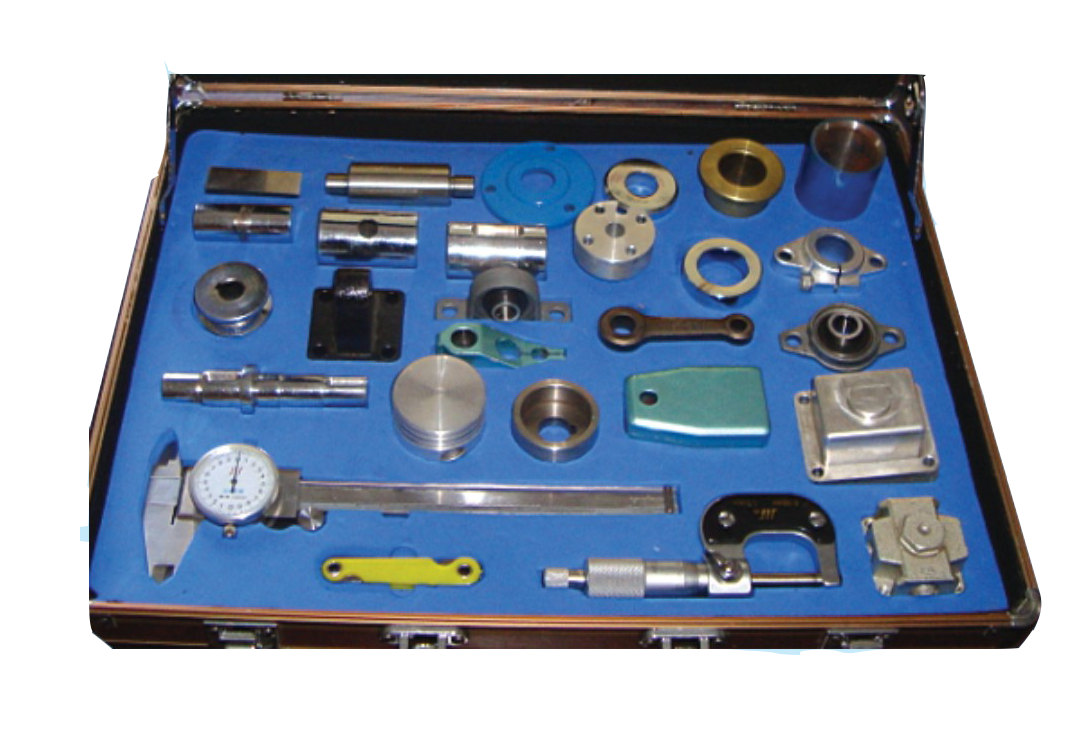

3.類    型:便攜組合式（檢測零件、測量工具及指導書均放在一個精制的綜色箱子里）

4.典型零件（24件）:

（1）一視圖零件：光軸、銅套、墊片等

（2）二視圖零件：長方體、帶鍵槽軸、皮帶輪、法蘭盤、聯軸器、支架等

（3）三視圖零件：底座、低速軸、軸承座等

（4）多視圖零件：活塞、閥體等
