智能型液體滑動軸承測試臺

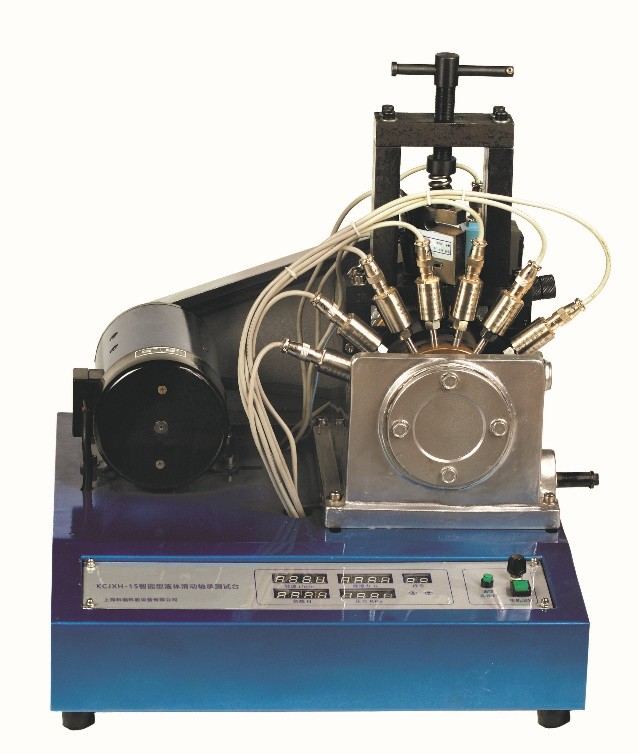

KCJXH-15智能型液體滑動軸承測試臺

該實驗臺是本公司隆重推出的新型滑動軸承綜合性能分析實驗臺，主要用于《機械設計》中滑動軸承實驗教學，是在KCJXH-14型液體滑動軸承測試臺基礎上改型，利用傳感器測量油膜壓力、厚度以及軸瓦摩擦力，并通過計算機處理，適時采集各點油膜壓力大小及分布情況，經過分析處理，繪制曲線。

一、實驗內容

1、觀察徑向滑動軸承液體動壓潤滑的形成過程和摩擦狀態。

2、測定和繪制徑向滑動軸承周向油膜壓力分布曲線。

3、觀察徑向滑動軸承軸向油膜壓力分布情況。

4、了解徑向滑動軸承的摩擦系數f的測量方法和摩擦特性曲線的繪制方法。

5、觀察載荷和轉速改變時油膜壓力的變化情況或油膜厚度。

6、最小油膜厚度測定及滑動軸承的運動模擬。

二、產品功能與性能

1、滑動軸承油膜壓力周向分布的測試及仿真分析：測試軸承周向上七個點位置的油膜壓力，通過人工或計算機作出油膜壓力周向分布的實測曲線，并通過數模作出油膜壓力周向分布的仿真曲線。通過分析其周向分布規律，了解動壓形成的原理。

2、液體動壓軸承油膜壓力軸向分布的測試分析：測試軸承軸向上兩個點位置的油膜壓力，通過人工或計算機作出油膜壓力軸向分布的實測曲線，通過分析其軸向分布規律，了解泄漏對軸向分布的影響。

3、滑動軸承摩擦特征曲線的測定：測試軸承的摩擦力矩和軸承的工作載荷，通過人工或計算機作出摩擦系數的實測曲線，并通過理論計算作出摩擦系數的理論曲線。使學生了解影響摩擦系數的因素。

4、滑動軸承最小油膜厚度及偏位角：采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。

5、液體動壓軸承運動模擬：通過建模，作出軸承在不同轉速下，軸承偏心變化的運動模擬。

三、技術參數

1、測力傳感器（負載）：量程：980N   精度：0.05%

2、測力傳感器（摩擦力）：量程：20N   精度：0.05%

3、壓力傳感器（油膜壓力）：量程：0.6MPa   精度：0.3%

4、其它技術參數與KCJXH-14型液體滑動軸承測試臺相同。
