凸輪機構實驗臺

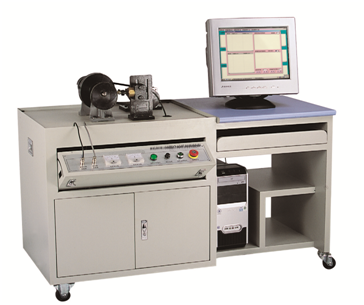

 KCJXH-08型凸輪機構實驗臺

本實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學分析。

性能特點：

1.實驗臺的實驗機構安裝在一個水平操作臺面上；

2.所有推桿的推程長度20mm，配有4套運動規律不同的凸輪，通過分析該參數改變對機構運動特性的影響；

3.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；

4.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。

主要技術參數：

1、凸輪機構

基圓半徑60mm

推桿行程：20mm

推桿偏距：0～10mm

凸輪可更換4個（8種運動規律）

滾子半徑：7.5mm

2、測試傳感器：角位移傳感器:輸出電壓:0～5V

脈沖數:1000P  2支

直線位移傳感器：輸出電壓：0～5V

量程：100L  1支

3、直流電機：125W

主軸調速范圍：0～250rpm

4、配送測試軟件1套。

5、外形尺寸：760×600×1100mm
