平面機構運動設計分析實驗臺

KCJXH-03型平面機構運動設計分析實驗臺

（雙面操作兩臺每套）

平面機械運動設計分析實驗臺是我公司在原國內同類產品基礎上，通過跟高等院校合作，運用模塊化、組合化、通用化的設計思維，新近推出的一種專門面向各本、專院校從事機械原理教學，進行機械運動方案設計的通用性實驗臺。

一、性能特點

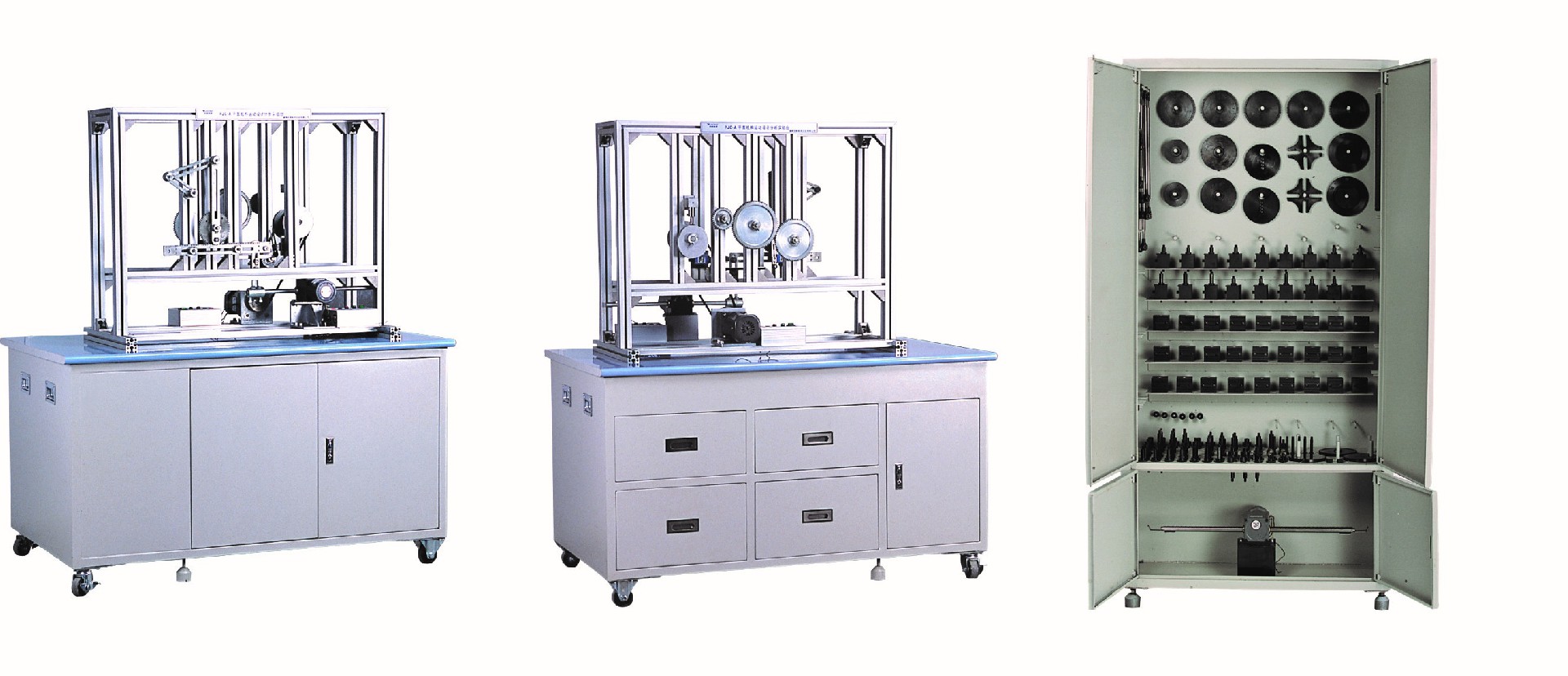

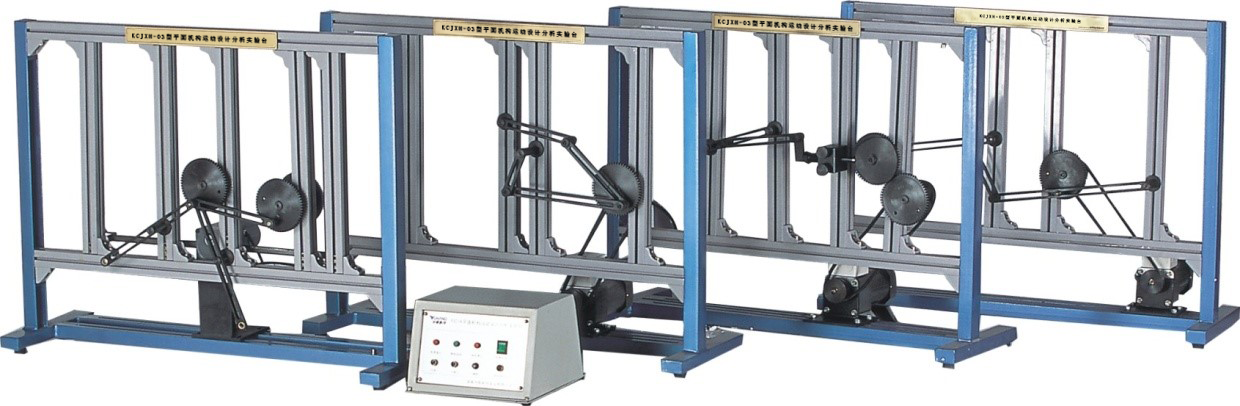

1、實驗臺機架采用單面4臺/套或雙面2臺/套兩種方式，配有零件存放柜，美觀大方、適用性強、操作方便，零件存放柜外觀明了、簡潔，零件排布合理、有序，易于存放和拿取。

2、實驗臺由臺架、電機、皮帶、帶輪、齒輪、凸輪、槽輪、撥盤、插件及各種高、低轉付，回轉付及移動付等組成，可做多種機構運動方案。

3、實驗臺每套配有三臺交流帶減速器電機,一臺直線電機,電機在帶有槽的底板上滑動，互不干涉。

4、所有連桿、構件采用迭加組合原理，自由拼接，能充分培養學生創造性思維，加深對機構組成原理的理解與認識。

5、實驗臺框架及零部件采用優質鋼材精工制造，零部件采用工業發藍處理，防銹效果好。

二、實驗內容

1、機械創新設計綜合展示

2、機械的結構分析與設計

3、機械運動方案的創新與設計

4、虛擬三維運動演示實驗

三、實驗項目：

1、導桿雙滑塊（牛頭刨）機構

2、曲柄導桿滑塊機構

3、曲柄導桿搖桿機構

4、曲柄導桿搖桿滑塊機構

5、曲柄搖桿導桿機構

6、曲柄搖桿滑塊（慣性篩）機構

7、雙曲柄（火車輪）機構

8、雙曲柄滑塊（插床）機構

9、雙曲柄搖桿導桿機構

10、雙搖桿機構

11、槽輪機構

12、翻箱機構

13、間歇送料機構

14、曲柄滑塊機構

15、曲柄滑塊雙搖桿機構

16、曲柄搖桿機構

17、雙曲柄滑塊機構

18、凸輪機構

19、凸輪液泵機構

20、搖篩機構

學生還可以擴展組合其他拼接機構。

四、主要技術參數

交流帶減速器電機：90W， 220V， 0-90r/min，       3臺

直線電機： L = 700，220V，  25w     1臺

實驗臺機架：?jiǎn)蚊?臺，外形尺寸：1000×350×770mm

雙面2臺，外形尺寸：1000×350×750mm

每臺配有零件存放柜，外形尺寸：850×320×1650mm
