工業機械傳動裝調實訓平臺

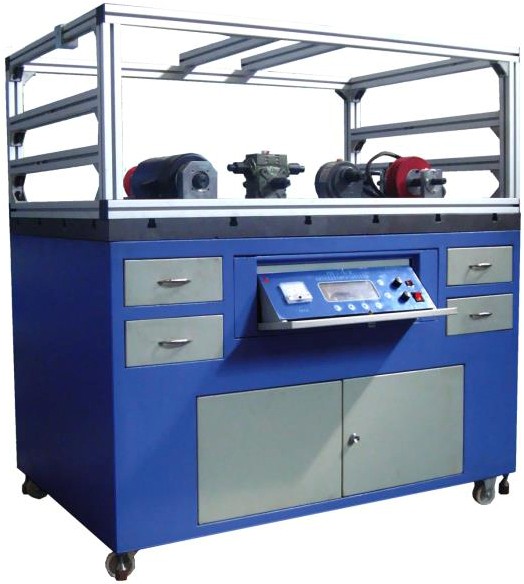

SHJXZT-6型工業機械傳動裝調實訓平臺

一、設備整體要求

1.能完成帶傳動、鏈傳動、齒輪傳動、機床主軸、滾珠絲杠滑臺等的安裝調整任務；使學生掌握工業機械傳動的組成，掌握工業機械系統裝配精度檢測，掌握現代工具及量具使用。

2.平臺主要有實操工作臺、電控箱、基本實操組件、不同機械傳動組件、滾珠絲杠及直線導軌模型、主軸模型、工具、量具和鉗工操作臺等模塊組成。配套有安全防護系統， 可對傳動部件運行空間進行防護；具有漏電保護、短路保護、接地保護等功能。

3.系統采用開放式、模塊化結構設計，配有萬能機械搭接底板和工業器件模塊，根據項目任務要求，可自由調節安裝底板，運用裝配、檢測、調整等技能以及機械結構、機械傳動、電氣控制原理等方面的專業知識，完成不同工業機械傳動系統的組合安裝、檢測、調整、通電運行調試等項目實訓。

4.能夠滿足"機床裝調維修工"機床裝調維修工的機床機械裝調維修模塊實訓要求。

二、技術參數

1.三相交流電源 AC380V±10%。

2.工作環境：溫度 -10℃～＜+40℃  相對濕度＜85%（25℃） 海撥＜4000m。

3.電流型漏電保護：I△n ≤30mA，動作時間≤0.1s，容量 10A。

4.外形尺寸（長×寬×高）：裝調平臺不小于 1100mm×800mm×1450mm；

鉗工操作實訓臺不小于 1000×700×1450mm。

三、產品配置及功能要求

1.實訓工作臺

（1）須采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理。

（2）須采用帶槽的鑄鐵平板臺面，槽寬≧12mm，鑄鐵平板尺寸：≧1000×750×50mm，重量：≧280kg，鑄鐵平板臺面經研磨、刮研處理，粗糙精度不低于 1.6μm，微見刀路痕跡。

（3）應配有上槽軌組件 6 條，槽寬≧10mm；上槽軌組件應可調節地設置在下槽軌組件上，實訓組件可調節地設置在所述上槽軌組件上。

（4）平板臺面左右兩側須安裝有方便快速定位安裝的輔助器件。

（5）安全防護裝置。

1）配套有安全防護裝置（2×2 面），須與實訓平臺一體設計，具有展開防護及撤防收納功能，使用管理方便；

2）防護高度≥1.25m，在防護高度范圍內禁止細微物體伸入，防護面積約為 0.8m2；

3）防護狀態下可將所有機械對象運行系統與操作者隔離，但不影響操作者觀察；

4）防護裝置與對象部件的運行具有聯鎖保護功能，解除防護狀態后不影響裝調操作；

5）安全防護裝置一面的扭矩阻尼值不小于 1.8N.M，各面厚度：≦15mm；

（6）應設有存儲柜，柜內存儲面積≧1.9m2，方便實訓零件、工量具、資料等的放置及管理；底部采用工業腳輪，單輪承重不小于 500kg。

（7）應配套有專用零件內腔存放盒，總數不少于 5 個，內腔傳動零件可實現一對一存放管理；每個內腔存放盒尺寸≧500x580*50mm，重量：≤1kg；器件取放及管理方便。

2.電控箱

（1）電控箱應為優質冷軋鋼板材質，表面密紋噴塑處理，應采用滑動隱藏收納設計。

（2）工業變頻器 1 個：額定功率≧0.37 kW，有 60 秒 150 % 過載，I/O 接口： 4DI/2DO/2AI，支持 USS/MODBUS RTU 總線通訊。

（3）須配有快動按鈕 2 個、急停按鈕 1 個、三位旋鈕 1 個、指示燈 2 個、轉換開關1 個、保護器 1 個、接觸器 2 個、繼電器 5 個、24VDC/5A 直流電源 1 個、RJ45 接口模塊 1個、外置接口模塊 1 個等電氣部件。

（4）外部操作面板 1 塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。

（5）電控箱實物。

（6）變頻器學習軟件。

 1）軟件教學內容與設備配套變頻器系列產品。

2）提供不少于 35 個學習項目。

3.基本實訓組件

（1）變頻驅動電機 1 臺：額定轉速≧1415r/min，5-50Hz/1.59Nm，臥式安裝額定功率≦0.25kW，輸入電壓 AC380V。

（2）軸及聯軸器組件配置

（3）軸承座配置

4.機械傳動組件

（1）帶傳動部分

1）槽 V 型皮帶輪：單槽，3 種不同規格，數量共不少于 4 個；

2）張緊輥 1 個；

3）V 型皮帶 1 條，外周長≧1m；

4）工業張力測試儀器 1 件，可測張力≧130N；

5）零部件具體型號規格配置，并附至少一種本部分組合搭建的帶傳動方案實物圖片。

（2）鏈傳動部分

主要由單排鏈輪 4 個、單排滾子傳動鏈條 2 根、鏈條接頭 5 個、彈性張緊鏈輪組等組成。

1）單排滾子鏈，長短各 1 根；

2）單排鏈輪，帶鍵槽，3 種規格，總數量≧4 個；

3）鏈條接頭≧5 個；

4）張緊鏈輪組 1 套，具有角度調節功能；

5）響應文件中須列表說明 1）-4）項零部件具體型號規格配置，并附至少一種本部分組合搭建的鏈傳動方案實物圖片；

（3）齒輪傳動部分

1）直齒圓柱齒輪,要求模數 1.5 齒輪 2 種規格，總數量≧2 個；要求模數 2 齒輪 4 種規格，總數量≧5 個；

2）每種齒輪的具體型號規格配置情況，并附至少一種組合搭建的帶傳動方案實物圖片；

3）可至少能完成7種齒輪傳動組合搭接方案，響應文件須列出各組合搭接方案的齒輪搭配

5.機械傳動組件2

在機械傳動組件1 基礎上，本組件提供了更多樣式的帶傳動、鏈傳動和齒輪傳動形式， 主要配置如下：

（1）帶傳動部分

主要由級進 V 型帶輪 2 個、同步帶輪 3 個、錐套式同步帶輪 2 個、組合式變徑帶輪 1 套、錐套式雙槽皮帶輪 2 個、配套皮帶（V 型皮帶、齒形帶、同步帶）等組成。響應文件中須列表說明各項零部件的具體型號規格配置，并附至少一種本部分組合搭建的帶傳動方案實物圖片。

（2）鏈傳動部分

主要由雙排鏈輪 2 個、配套雙排滾子鏈條及雙排滾子鏈條接頭等組成。響應文件中須列表說明各項零部件的具體型號規格配置，并附至少一種本部分組合搭建的鏈傳動方案實物圖片。

（3）齒輪傳動部分

主要由直齒錐齒輪 2 個、斜齒輪 2 個、蝸輪蝸桿及其安裝組件 1 套、推力軸承等組成。

6.機床綜合實訓模型

(1)滾珠絲桿滑臺模型

主要由滾珠絲桿、直線導軌、軸承（角接觸軸承和深溝球軸承兩種）及軸承座（帶調整裝置）、刀具夾頭、滑板、底板、限位傳感器等組成。既可以手動驅動，也可獨立電機驅動，實現自動正反向運行；可完成絲杠軸心線等高及與直線導軌對稱、直線導軌間的平行度、滾珠絲桿與直線導軌平行度等的檢測及調整實訓。響應文件中須列表說明各項零部件的具體型號規格配置，并附實物圖片。

(2)機床主軸模型

主要由模擬主軸、軸承（角接觸軸承和深溝球軸承兩種）及軸承座、軸承座墊塊（帶調整裝置）、芯棒、底板等組成，可由機械傳動組件驅動，與滾珠絲桿直線滑臺配合實現工件的模擬加工，可完成主軸的軸向竄動、徑向跳動的檢測及調整實訓。響應文件中須列表說明各項零部件的具體型號規格配置，并附實物圖片。

7.鉗工操作平臺

（1）鉗工操作臺主體框架采用冷軋鋼板焊接成型，桌腿截面尺寸不小于 70x50mm， 設置有兩個抽屜，兩層隔物層，經磷化靜電噴涂處理，外形尺寸不小于 1000×700× 1450mm。

（2）桌面板采用實木臺面，尺寸：不小于 1000×700×30mm，桌面鋪防靜電橡膠墊。

（3）安裝有不小于 6 寸重型臺虎鉗，規格不小于（開口度 152mm，凈重 29kg，夾緊力 3000kg）。

8.工具及量具

（1）工具

配套工具主要配有橡膠錘、鐵錘、紫銅錘、內六角扳手（9 件套）、開口扳手套組、扭力扳手、棘輪套筒扳手套裝（14 件）、皮帶扳手、截鏈器、內卡簧鉗、外卡簧鉗（大小各 1 把）、板銼、什錦銼、黃油槍、油槍（含機油）、不銹鋼調整墊片（6 種厚度規格）、記號筆等。響應文件中提供詳細工具清單及品牌。

（2）量具

配套量具主要配有鋼直尺、卷尺、組合角尺、數顯游標卡尺、百分表、小型百分表、萬向磁力表座、塞尺、皮尺、皮帶張力計、軸平行度測量套件、測速儀、紅外線測溫儀等。響應文件中提供詳細量具清單及品牌。

（四）典型訓練項目

（1）帶傳動系統的裝配與調整訓練

（2）鏈傳動系統的裝配與調整訓練

（3）齒輪傳動系統的裝配與調整訓練

（4）滾珠絲杠滑臺裝配與調整訓練

（5）主軸的裝配與調整訓練

（6）軸系的對中的檢測與調試訓練

（7）機械傳動綜合系統的裝配與調整訓練

（8）機械傳動系統穩定及可靠性的檢測與調整訓練
