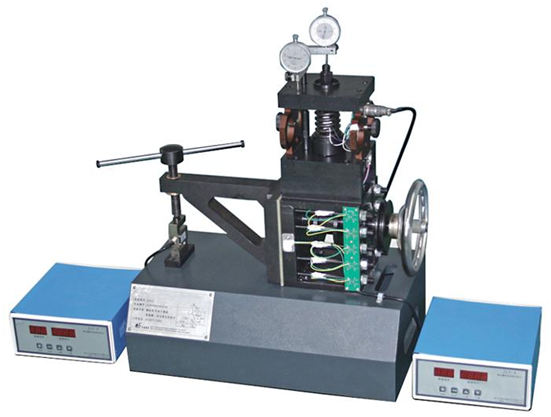

KCJXM-01B型螺栓組及單螺栓聯接靜動態綜合實驗臺
一、 功能簡介
現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、性能特點
1.該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2.螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3. 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、實驗項目及內容
1.螺栓組載荷分布及其測試；
2.靜態測試相對剛度變化對螺栓總拉力的影響；
3.動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4.電阻應變儀的工作原理及各測量點應變片的組橋方式
本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
方框圖：
四、實驗設備主要技術參數
1.單相交流異步電機：90W、N=1400r/min
2.電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3.螺栓組實驗螺栓：M12（10個）
4.實驗單螺栓：M16（1個）
5.四路靜動態測試儀：測量范圍：0±30000με
6.零點不平衡：±10000με
7.基本誤差：0.2﹪FS
8.分辨率：1με
9.零點漂移：±2με/4小時、±0.5με/℃
10.測量方式：1/4橋、半橋、全橋
11、外型尺寸：800×350×600
五、螺栓組及單螺栓聯接靜動態綜合實驗臺
序號 | 圖號 | 名稱 | 數量 | 備注 |
1 | KCJXM-01B-001 | 底座 | 1 | 焊接組件 |
2 | KCJXM-01B-002 | 連接座 | 1 | 焊接組件 |
3 | KCJXM-01B-002-1 | 連接座-底座 | 1 | Q235 |
4 | KCJXM-01B-002-2 | 連接座-前后板 | 2 | Q235 |
5 | KCJXM-01B-002-3 | 連接板-頂板 | 2 | Q235 |
6 | KCJXM-01B-003 | 懸臂 | 1 | 焊接組件 |
7 | KCJXM-01B-003-1 | 懸臂背板 | 1 | Q235 |
8 | KCJXM-01B-003-2 | 懸臂板 | 1 | Q235 |
9 | KCJXM-01B-004 | 加載螺釘 | 1 | 45# |
10 | KCJXM-01B-005 | 加載杠桿 | 1 | 活塞桿 |
11 | KCJXM-01B-006 | 杠桿螺釘 | 2 | 45# |
12 | KCJXM-01B-007 | 銅套螺母 | 1 | 黃銅 |
13 | KCJXM-01B-008 | 傳感器底座 | 1 | Q235 |
14 | KCJXM-01B-009 | 彈性連接塊 | 2 | 尼龍 |
15 | KCJXM-01B-010 | 補償片安裝片 | 2 | 不銹鋼 |
16 | KCJXM-01B-011 | 傳感器壓頭螺釘 | 1 | Q235 |
17 | KCJXM-01B-012 | 中間實驗螺栓 | 10 | 45# |
18 | KCJXM-01B-013 | 偏心輪軸 | 1 | 45# |
19 | KCJXM-01B-014 | 偏心輪 | 1 | 45# |
20 | KCJXM-01B-015 | 偏心輪隔套 | 1 | 45# |
21 | KCJXM-01B-016 | 盲孔端蓋 | 1 | Q235 |
22 | KCJXM-01B-017 | 通孔端蓋 | 1 | Q235 |
23 | KCJXM-01B-018 | 大帶輪-SPZ | 1 | Q235 |
24 | KCJXM-01B-019 | 電機帶輪-SPZ | 1 | Q235 |
25 | KCJXM-01B-020 | 頂桿導向板 | 2 | Q235 |
26 | KCJXM-01B-021 | 挺桿支座 | 1 | Q235 |
27 | KCJXM-01B-022 | 小銷軸 | 1 | 45# |
28 | KCJXM-01B-023 | 挺桿 | 2 | 45# |
29 | KCJXM-01B-024 | 彈簧下支座 | 1 | 45# |
30 | KCJXM-01B-025 | 彈簧 | 1 | 60Si2Mn（外購件） |
31 | KCJXM-01B-026 | 八角環 | 2 | 55Si2Mn |
32 | KCJXM-01B—027 | 彈簧上支座 | 1 | 45# |
33 | KCJXM-01B-028 | 錐塞 | 2 | 45# |
34 | KCJXM-01B-029 | 表夾桿 | 1 | Q235 |
35 | KCJXM-01B-030 | 表夾 | 2 | 鋁合金 |
36 | KCJXM-01B-031 | 夾緊螺釘 | 4 | 45# |
37 | KCJXM-01B-032 | 彈性墊圈 | 1 | 45# |
38 | KCJXM-01B-033 | 厚螺母 | 1 | 標準件 |
39 | KCJXM-01B-034 | 空心試驗螺栓 | 1 | 45# |
40 | KCJXM-01B-035 | 小螺桿 | 1 | 45# |
41 | KCJXM-01B-036 | 下聯接板 | 1 | Q235 |
42 | KCJXM-01B-037 | 上聯接板 | 1 | Q235 |
43 | 內六角圓柱頭螺釘 | M6×35(發黑) | 8 | 標準件 |
44 | 內六角圓柱頭螺釘 | M10×30(發黑) | 4 | 標準件 |
45 | 內六角圓柱頭螺釘 | M6×15(發黑) | 9 | 標準件 |
46 | 內六角圓柱頭螺釘 | M6×20(發黑) | 4 | 標準件 |
47 | 內六角圓柱頭螺釘 | M12×20(發黑) | 4 | 標準件 |
48 | 內六角圓柱頭螺釘 | M8×20(鍍白鋅) | 2 | 標準件 |
49 | 內六角圓柱頭螺釘 | M8×10(鍍白鋅) | 1 | 標準件 |
50 | 內六角圓柱頭螺釘 | M8×40(發黑) | 4 | 標準件 |
51 | 內六角圓柱頭螺釘 | M8×25(發黑) | 4 | 標準件 |
52 | 電機 | J110ZYT152-PX25-A3 | 1 | 博山新微電機 |
53 | 軸用A型擋圈 | φ10 | 2 | 標準件 |
54 | 螺母 | M12 | 10 | 標準件 |
55 | 手輪 | d=12、D=250 | 1 | 五金件 |
56 | 百分表 | 量程：0-10MM | 2 | 標準件 |
57 | 稱重型傳感器（MS-1） | 0-500KG | 1 | 外購件 |
58 | V型帶 | SPZ型（帶長L=675） | 1 | 外購件 |
59 | 深溝球軸承 | 型號6205 | 2 | 標準件 |
60 | 深溝球軸承 | 型號6200 | 2 | 標準件 |
61 | 工具 | 十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 | 1套 | 外購件 |
62 | 應變片 | 應變片及接線端 | 各11 | 外購件 |
63 | 合格證 | 1 | 上海科潮 | |
64 | 控制盒 | 單片機 | 1 | 上?？瞥?/span> |
65 | 電源線 | 1 | 上海科潮 | |
66 | 產品說明書 | 1 | 上?？瞥?/span> | |
67 | 裝箱單 | 1 | 上?？瞥?/span> |
