齒輪與蝸桿傳動效率測試實驗臺

KCTMC-03A型齒輪與蝸桿傳動效率測試實驗臺

一、產品概述

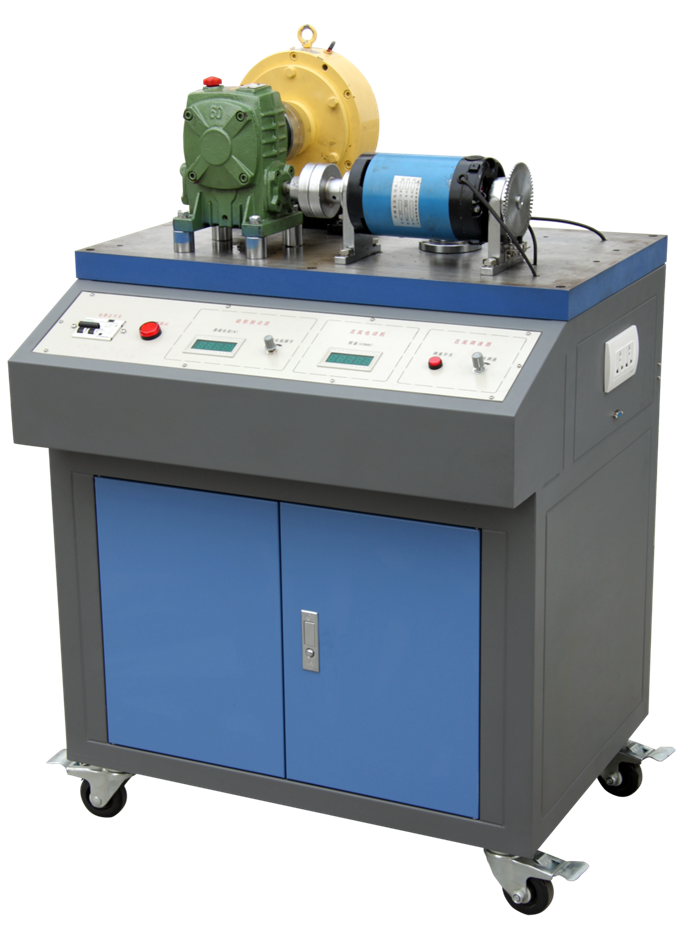

齒輪與蝸桿傳動效率測試實驗臺把齒輪傳動和蝸輪蝸桿傳動測試分析實驗融為一體，主要由實驗臺、蝸輪蝸桿減速器（單頭、雙頭）、齒輪減速器、直流調速電機及一些實驗所需的儀器儀表等組成。各減速器之間可互換測試，直流調速電機和磁粉制動器均采用懸浮式結構，通過稱重傳感器測量輸入、輸出轉矩的大小，使學生掌握齒輪傳動和蝸桿傳動主要性能參數的測試方法。適合各大院校機械類專業《機械設計》課程的實驗教學需要。

二、配置及技術性能

1.實驗臺部分

(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm。

(2)輸入電源：單相三線 AC220V±10%  50Hz

(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

(4)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC

(5)數顯恒流源1路：輸出電流0～0.8A連續可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，帶三位半數顯表頭指示輸出，為磁粉制動器提供工作電流

(6)數顯轉速表1個：可顯示電機轉速

(7)數據采集器 1套：具有兩路模擬量輸入通道和兩路數字量輸入通道

2.單、雙頭蝸輪蝸桿減速器 各1臺：中心高60，速比分別為1:20和1:40

3.齒輪減速器 1臺：中心高80，速比1:5

4.擺線針輪減速器：速比i=11，1臺

5.直流調速電機1臺：額定功率 355W，調速范圍 0～1500r/min

6.磁粉制動器1臺：額定轉矩50N·m

7.稱重傳感器2個：額定載荷5kg，靈敏度1.0mV/V；額定載荷50kg，靈敏度1.0mV/V

8.光電傳感器1個：可精確的測量電機的轉速

9.配件1套：主要包含內六角扳手、活動扳手、呆扳手、三爪拉馬、小十字螺絲刀、光盤、通信線、實驗指導書等。

10.計算機測試分析軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能?？蓽y量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。

三、實驗項目

1.單、雙頭蝸輪蝸桿減速器傳動效率測試

2.蝸桿頭數對傳動性能的影響

3.齒輪減速器傳動效率測試

4.擺線針輪減速器傳動效率測試
