空間機構創新組合及虛擬演示實驗臺

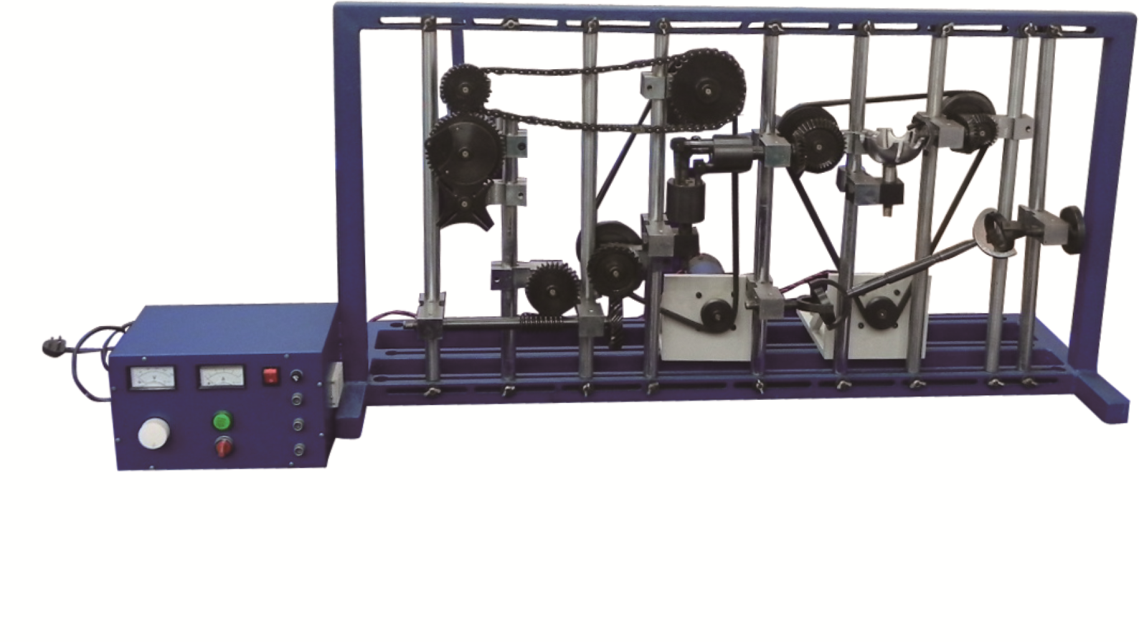

KCJZS型空間機構創新組合及虛擬演示實驗臺

一、概述

空間機構創新組合及虛擬演示實驗臺是根據高等院校機械類專業實驗改革需要，按照現代機械原理和結構理論設計的以提高學生空間機構的設計能力、工程實踐能力為目的的一種多功能模塊化實驗臺。本實驗臺采用虛擬演示和動手操作相結合，生動形象的向?qū)W生展示各種空間機構，為他們今后的學習和研究打下堅實的基礎。

二、主要特點：

1、將實驗臺的運動構件最大限度的一件多用，節約了實驗場地和資源。

2、本虛擬軟件專門為空間機構而設計的，能夠真實形象地完成二十多種機構運動的三維動畫演示。

3、本實驗臺涉及空間機構多，學生可以通過實驗對空間機構具體化形象化，為今后的學習研究打下基礎。

三、配置及技術性能：

1、 本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、機械零部件、配件等組成。

2、實訓臺架：整體外框?yàn)榫庸?0mm×40mm 方管鋼制作，表面處理噴塑處理。配有六根立柱為精加工直接25mm×620mm 45#圓鋼，表面鍍硬鉻，可與外框架左右調節。并配備可調節軸承座，軸承座上下任意調節等。

3、輸入電源：單相三線～220V±10% 50Hz；

4、外形尺寸：實訓臺架規格1200mm×400mm×650mm；

5、 電源控制箱 ：規格320mm×270mm×130mm；

6、交流減速電機1臺：額定功率90W，減速比1:50，調速范圍 0～50r/min

7、機械零部件1套：主要有各種空間齒輪、凸輪、槽輪、空間連桿、復合鉸鏈等基本構件和連接件的零部件；

8、配件1套：主要包含內六角扳手、活動扳手、十字螺絲刀、一字螺絲刀、卡環嵌、橡皮錘、三角拉馬、卷尺、實訓指導書等；

9、零件存放盒1套：存放各種機械零部件與工具等，便于學生實訓操作和教師對實訓設備的管理；

四、實驗內容：

1、圓錐齒輪傳動

2、螺旋齒輪傳動

3、鏈傳動

4、圓錐齒輪-螺旋齒輪傳動

5、螺旋齒輪-圓錐齒輪傳動

6、螺旋齒輪-單十字軸萬向聯軸器

7、圓錐齒輪-單十字軸萬向聯軸器

8、螺旋齒輪-雙十字軸萬向聯軸器

9、圓錐齒輪-雙十字軸萬向聯軸器

10、螺旋齒輪-蝸桿蝸輪

11、圓錐齒輪-螺桿蝸輪

12、螺旋齒輪-螺桿蝸輪-單十字軸萬向聯軸器

13、圓錐齒輪-蝸牛蝸輪-單十字軸萬向聯軸器

14、螺旋齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪

15、圓錐齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪

16、圓錐齒輪-槽輪機構

17、球面槽輪機構

18、薩勒特（SARRUT）機構（3R-3R空間六桿機構）

19、RSSR空間曲柄搖桿機構

20、RCCR聯軸器

21、RCRC揉面機構

22、圓錐齒輪-平面槽輪及球面槽輪

23、疊加機構

24、RRSC機構

25、棘輪機構

26、齒輪齒條機構（兩種）

27、盤形凸輪機構

28、圓柱凸輪間歇運動機構

29、RRRCRR機構

30、V帶傳動
