KCJXDB型多功能創意組合機械系統裝配訓練綜合實驗臺

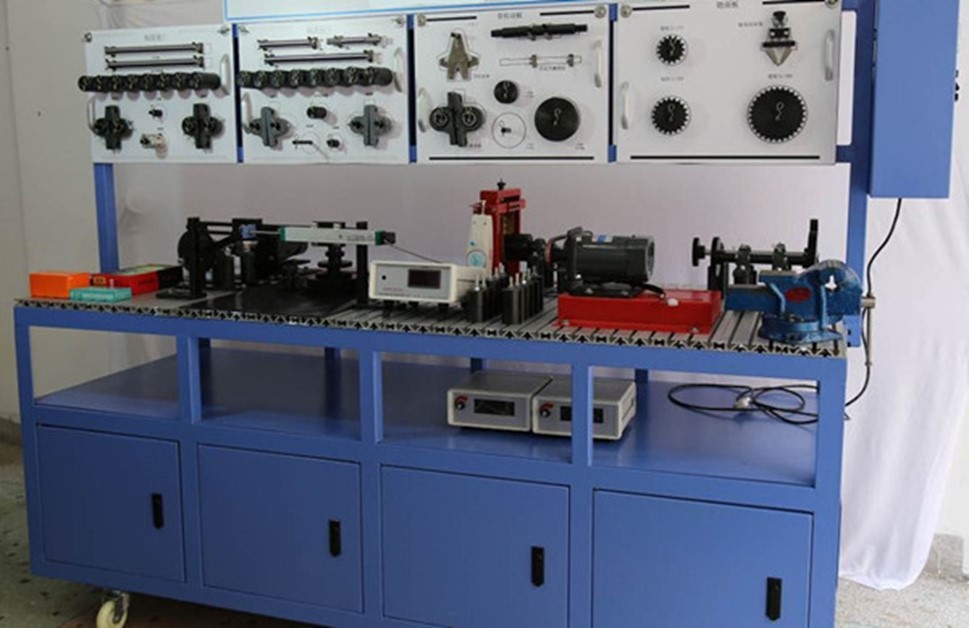

參考圖片
一、概述：
創意組合機械系統裝配訓練綜合實驗臺以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、?？七m用）。
二、實驗?zāi)康暮鸵饬x
1.通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2.通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3.通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4.通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5.該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
三、實驗內容
實驗（教程）一：機械傳動系統的組成
實驗（教程）二：鏈聯接的安裝與測量
實驗（教程）三：動力傳輸系統的安裝
實驗（教程）四：V型帶傳動的安裝與調節
實驗（教程）五：鏈傳動的安裝與調節
實驗（教程）六：直齒輪傳動的安裝與調節
實驗（教程）七：多軸傳動的安裝與調節
實驗（教程）八：符合標準與加工超差傳動件的性能對比分析
實驗（教程）九：有軸向力傳動零件的搭接與運轉分析
實驗（教程）十：曲柄搖桿工作系統的搭接、運轉與分析
實驗（教程）十一：曲柄滑塊工作系統的搭接、運轉與分析
實驗（教程）十二：帶傳動與齒輪傳動組合
實驗（教程）十三：齒輪傳動與鏈傳動組合
實驗（教程）十四：帶與鏈傳動組合
實驗（教程）十五：V帶傳動與曲柄滑塊機構組合
實驗（教程）十六：鏈傳動與曲柄連桿機構組合分析
實驗（教程）十七：機構運動參數的測試分析實驗
四、功能與特點
1.本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2.本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3.實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4.在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5.多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6.配備了詳盡實驗指導書。
五、系統主要技術參數
1.電機（2臺）：61K250RA-CF電壓：220V 250W； 轉速：0－1440rpm；51K60RGN-CF電壓：220V 60W； 轉速：0－300rpm
2.直線位移傳感器（1個）：量程150mm；
3.水平儀（可測水平、垂直、45°）
4.光柵角位移傳感器（1個）：脈沖數1000p；
5.外形尺寸: 2100×780×2050mm
六、工具清單
序號 | 名稱 | 規格 | 數量 |
1 | 塞尺 | 150mm 0.02-1 | 1 |
2 | 多用水平儀 | 可測水平、垂直、45° | 1 |
3 | 組合角尺 | 0-102mm | 1 |
4 | 百分表 | 0.01mm/格 | 1 |
5 | 磁性表座 | 203X63X6(長X寬X高) | 1 |
6 | 數字轉速表 | 測量范圍0-999.9RPM/1000-9999.9RPM | 1 |
7 | 機油壺 | 200ml | 1 |
8 | 鋼板尺 | 0-1000mm | 1 |
9 | 游標卡尺 | 0-150mm | 1 |
10 | 外徑千分尺 | 0-25mm | 1 |
11 | 鋼板尺 | 0-300mm | 1 |
12 | 內六角扳手 | 1.5#-10# | 1套（9件） |
13 | 呆扳手 | 10-12 | 2 |
12-14 | 2 | ||
14-17 | 2 | ||
14 | 噪聲儀 | SJ-1 | 1 |
15 | 十字螺絲刀 | 6寸 | 2 |
16 | 一字螺絲刀 | 3寸4寸 | 各1把 |
17 | 尖嘴鉗 | 1 | |
18 | 活動扳手 | 8寸 | 1 |
19 | 半圓銼 | 半徑R8.5左右（可銼17mm大內孔） | 1 |
20 | 圓銼 | 7寸 | 1 |
21 | 老虎鉗 | 6寸 | 1 |
22 | 帶張力測量?jī)x | 1 | |
23 | 橡膠榔頭 | 2 | |
24 | 平銼 | 10寸 | 2 |
25 | 鋼鋸 | 1 | |
26 | 平口鉗 | 5寸 | 1臺 |
六、配置清單
序號 | 名稱及規格 | 數量 | 零配件圖及符號 |
1 | 齒輪1 m2 Z36 | 3 | |
2 | 齒輪2 m2 Z24 | 2 | |
3 | 齒輪3 m2 Z48 | 2 | |
4 | 齒輪4 m1.5 Z26 | 2 | |
5 | 齒輪5 m1.5 Z60 | 2 | |
6 | 齒輪6 m1.5 Z64 | 1 | |
7 | 齒輪7 m1.5 Z80 | 1 | |
8 | 齒輪8 m2 Z80 | 2 | |
9 | 齒輪9 m2 Z90 | 2 | |
10 | 小鏈輪P=12.7 Z=15 | 1 | |
11 | 中鏈輪P=12.7 Z=20 | 1 | |
12 | 大鏈輪P=12.7 Z=30 | 1 | |
13 | 小帶輪 34° | 1 | |
14 | 中帶輪 34° | 1 | |
15 | 大帶輪 34° | 1 | |
16 | 小齒輪 m2 Z36此為錯誤設計 | 1 | |
17 | 大齒輪 m2 Z48此為錯誤設計 | 1 | |
18 | 小帶輪 37°此為錯誤設計 | 1 | |
19 | 大帶輪 31°此為錯誤設計 | 1 | |
20 | 小鏈輪此為錯誤設計P=12.7 Z=15 | 1 | |
21 | 大鏈輪此為錯誤設P=12.7 Z=30 | 1 | |
22 | 小斜齒輪Ⅰ 15°Mn=1.5 z=26 | 1 | |
23 | 大斜齒輪Ⅰ 15°Mn=1.5 Z=69 | 1 | |
24 | 小錐齒輪m=2 Z=25 | 1 | |
25 | 大錐齒輪m=2 Z=50 | 1 | |
26 | 小斜齒輪Ⅱ 22°Mn=1.5 Z=26 | 1 | |
27 | 大斜齒輪Ⅱ 22°Mn=1.5 Z=69 | 1 | |
28 | 滾動軸承座UP203 | 8 | |
29 | 滾動軸承座UP205 | 4 | |
30 | 滑動軸承座HZ020 | 4 | |
31 | 傳動軸1 | 9 | |
32 | 傳動軸2 | 2 | 階梯軸（φ17-φ20） |
33 | 傳動軸3 | 2 | 階梯軸（φ17-φ25） |
34 | 套筒聯軸器 | 1 | |
35 | 爪式彈性聯軸器 | 2套 | |
36 | 彈性中間盤 | 2 | |
37 | 套墊82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件） | 36 | |
38 | 墊圈 | 4 | |
39 | 調整墊片（3種）0.1mm-12件；0.2、0.3、mm-各12件； | 48 | |
40 | 軸面板1 | 1 | |
41 | 軸面板2 | 1 | |
42 | 帶傳動板 | 1 | |
43 | 鏈輪面板 | 1 | |
44 | 齒輪面板 | 1 | |
45 | 擴展板1 | 1 | |
48 | 擴展板2 | 1 | |
49 | 擴展板3 | 1 | |
50 | 軸端擋圈1 | 10 | 盤類零件軸端固定 |
51 | 軸端擋圈2 | 12 | 盤類零件端面定位 |
52 | 軸端擋圈3 | 10 | 盤類零件端面定位 |
53 | 連桿Ⅰ | 1 | |
54 | 連桿2 | 1 | |
55 | 曲柄 | 1 | 端面帶螺紋孔齒輪代替 |
56 | 滑塊銷軸 | 1 | |
57 | 搖桿 | 1 | |
56 | 曲柄銷軸 | 1 | |
57 | 鉸接軸 | 1 | 桿-桿連接 |
58 | 傳感器連接軸 | 1 | |
59 | 機構滑塊 | 2套 | |
60 | 機構支架 | 2套 | |
61 | 機構滑軌 | 1 | |
62 | 線位移支架 | 1 | |
63 | 光電編碼器支架 | 1 | |
64 | 線位移聯接軸 | 1 | |
65 | 馬蹄卡 | 1 | |
66 | 光電編碼器 | 1 | 0-1000p |
67 | 直線位移傳感器 | 1 | L=150 |
68 | 制動輪轂 | 1套 | |
69 | 電機活動調整螺母 | 4 | |
70 | 制動器 | 1套 | |
71 | 電機調整座 | 1 | |
72 | 電機聯軸器內孔￠12 | 2 | |
73 | 交流電機61K250RA-CF | 1臺 | |
74 | 交流減速速電機51K60RGN-CF | 1臺 | |
75 | 光軸電機座 | 1 | |
76 | 電機等高座 | 1 | |
77 | 鏈條拉力器 | 1 | |
78 | 等高點調整塊 | 2 | |
79 | 帶張力測量?jī)x | 1 | |
80 | 鏈條 | 1 | |
81 | 皮帶A型 900 | 1 | |
82 | 輪槽規1 Y型 | 1 | |
83 | 輪槽規2Z、A、B、C型 | 1 | |
84 | 輪槽規3D、I型 | 1 | |
85 | 帶型規1Y、Z、A、B、C型 | 1 | |
86 | 齒條規：m=1.5、2 ； m=2.5、3；m=4、5； | 各1共3 | |
87 | 墊板180×70×10 | 1 | 磁性座用 |
88 | 卡子 | 67 | |
89 | 園頭平鍵5×5×20 | 15 | |
90 | 外六角螺桿M4×10 | 8 | 面板固定 |
91 | 外六角螺釘M8×110 | 50套（件） | |
92 | 外六角螺釘M8×25 | 20套（件） | |
93 | 外六角螺釘M8×60 | 6套（件） | |
94 | 機械系統創新設計搭接裝配實訓實驗臺 | 1 | |
95 | 電器控制箱 | 1套 | |
96 | 數據采集箱 | 1 | |
97 | 機構測試軟件 | 1套 |
