工業機械裝配與液壓控制平臺

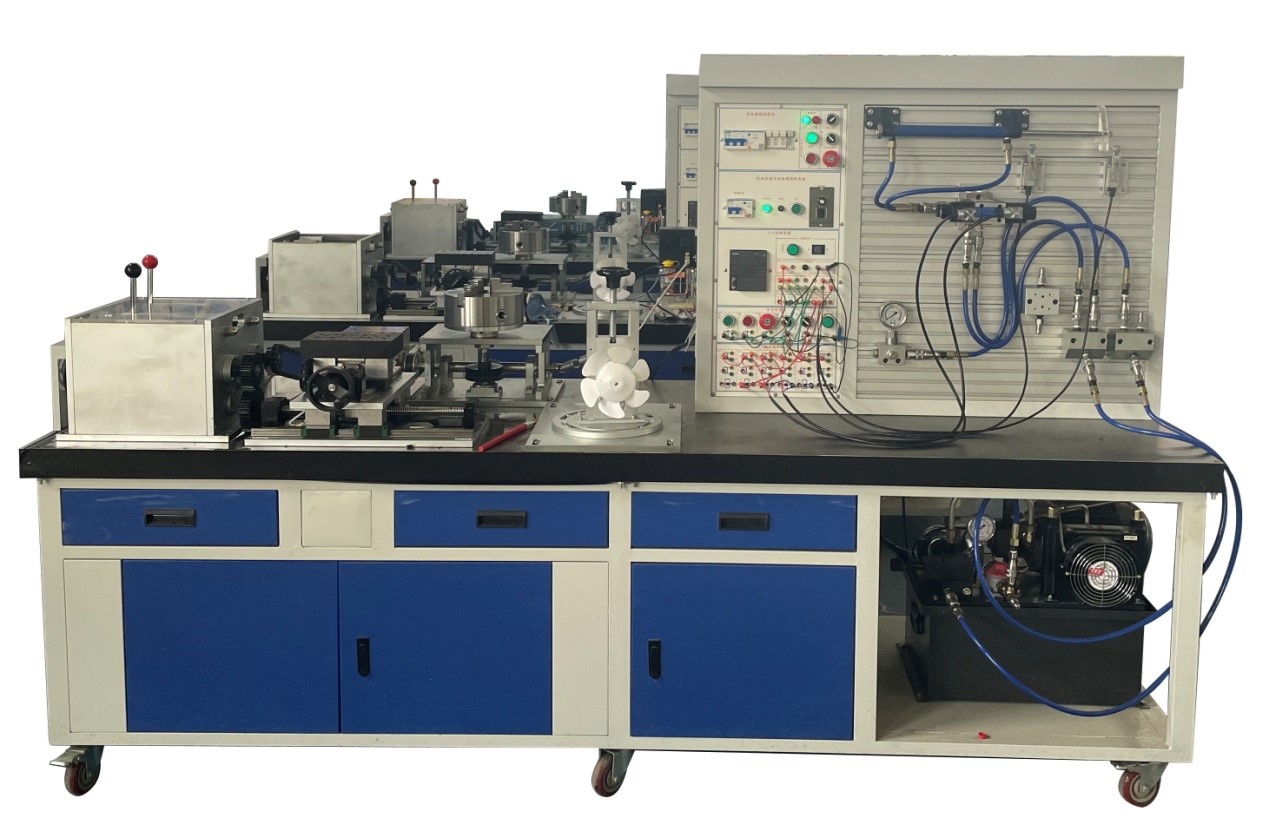

KCXDT-4型工業機械裝配與液壓控制平臺

一、外形尺寸：

1.整個平臺外形尺寸：2600mm×825mm×1700mm(長×寬×高)±10%，鋼結構，桌子下方帶儲存柜；工作桌框架牢固平穩；

2.平臺桌面要求：整個工作臺面鋪設≥40mm 鑄鐵平板；

二、平臺組成主要參數

1.交流減速電機：

（1）功率：≥120W；

（2）減速比：1:25；

（3）電源：AC220V；

2.PLC主機：模塊本體集成一個以太網接口和一個RS485接口、AC220V供電;12輸入/8輸出；

3.同步帶輪傳動機構：

（1）同步帶輪：外徑≥90mm，數量 2 件，保持同速傳遞；

（2）同步帶配置安全防護罩；

4.多級變速箱：

（1）外形尺寸： ≥360mm×320mm×230mm；

（2）變速箱輸出軸為兩路，分別為軸 A 和軸 B，輸出軸 A 分三級可調速轉速，齒比控制≥0.35-2.6 之間，使其輸A轉速20r/min≤S≤140r/min；輸出端配鏈輪,后端帶 動減速器和減速型圓盤工作臺。輸出軸 B 分三級可調速轉速，齒比控制≥0.35-2.6 之間，使其輸出轉速在20r/min≤S≤140r/min；輸出端配圓柱齒輪,后端帶動大理石滑移平臺作往復直線運動。

（3）多級變速箱箱體：采用鑄鐵一體制造造成型；

（4）變速箱兩側邊設計兩換檔手柄；

（5）變速箱頂部加裝安全防護裝置，防止油品飛濺和保護安全。

5.大理石滑移檢測臺：

（1）分上下兩層，底層外形尺寸：≥480mm×250mm；±10% b、上層外形尺寸： ≥345*200，上層為大理石多孔位設計，便于裝夾檢測零件用；

（2）底層直線導軌：長度控制≥450mm、寬度≥15mm、上 層直線導軌一種長度≥300mm、寬度≥15mm；

（3）滾珠絲杠螺母副：直徑≥15mmmm；

（4）大理石臺面：長寬高≥200*150*50，尺寸可以誤差±10%，平面度≤5um；上層為大理石多孔位設計，便于裝夾檢測零件用；

（5）兩層配置限位裝置；

（6）大理石平臺能用于檢量零件直線度，平行度，垂直度等檢測用途；上層為大理石多孔位設計，便于裝夾檢測零件用；

6.齒輪減速箱：

（1）外形尺寸：≥320*160*160,尺寸可以誤差±10%范圍內；

（2）直齒圓柱齒輪：≥2.5 模；

（3）齒輪減速器箱體：采用鑄鐵加工而成；

（4）配備相應的安全裝置；

7.減速型圓盤工作臺：

（1）外形尺寸：270mm×370mm×300mm,尺寸可以誤差± 10%；

（2）卡盤直徑≥200mm，和軟爪配合使用；

（3）減速回轉運動，利用蝸輪、蝸桿配合使用低速回轉運動，以到達檢測的目的,輸出端轉速控制在 30-100r/min 之間；

8.萬向節調節機構：

（1）外形尺寸：≥340*430*630,尺寸可以誤差±10%范圍內；

（2）萬向節連接軸配備直徑≥22mm,長度≥150mm，并通過一端擋板使其軸能夠上下滑動鎖緊及30度角度旋轉調節鎖緊功能、實現不同角度的力的傳輸。

（3）輸出端負載為風扇，風扇轉速控制在200r/min-400r/min。

9.多種液壓回路控制單元：

（1）外形尺寸：≥780*430*630，尺寸可以誤差±10%；

（2）閥組配備：≥5種液壓回路的實訓，如調壓、卸荷、調速、手動換向、自動換向等液壓回路；

（3）壓力表能直觀顯示當前流體壓力；

（4）電控閥組電源 DC24V；輸出控制為油缸：油缸缸徑≥32mm，缸行程≥150mm 工作壓力:≥7MPa；

10.實訓平臺電器控制單元：

（1）外形尺寸：≥330*430*630，尺寸可以誤差±10%；

（2）分兩路控制，一路控制平臺交流減速電機啟停，一路控制液壓電機啟停；

（3）配備應急按鈕，帶狀態指示燈顯示；電源箱放在電器 控制單元背面，易開啟，便于檢修。

（4）I/O單元接線采用撥插式接口，自由組合。

（5）配置6只直流24V繼電器，觸點全部引到面板上，方便于控制回路的連接。開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。

（6）按鈕模塊配置2只帶燈啟動和停止開關、1只復位按鈕開關、2只二位旋鈕開關、1只信號燈、以上器件所有觸點全部引到面板上，方便于控制回路的連接。

11.儀表顯示單元：能對電機速度、流體壓力等；

12.保護單元：油溫檢測控制、液位高低檢測、油路堵塞檢測、降溫風扇等；

13.液壓動力源：

（1）變量葉片泵壓力≥7MPa；流量≥8L/min；

（2）電機額定電壓：380V±10%；額定功率≥1.5KW；

（3）額定轉速 1420r/min；配備分油模塊：兩路出油口和兩路回油口，配備快換接頭。

14.潤滑系統：對所有機械傳動部件進行潤滑，并配置油液限位報警功能；

15.功能顯示區：通過 PLC 邏輯控制，能對電機進行啟、停；能液壓各功能閥組進行直觀觀測。
