全功能多網融合物聯網實驗箱

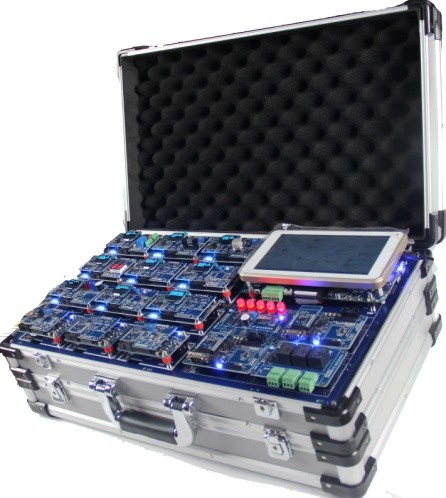

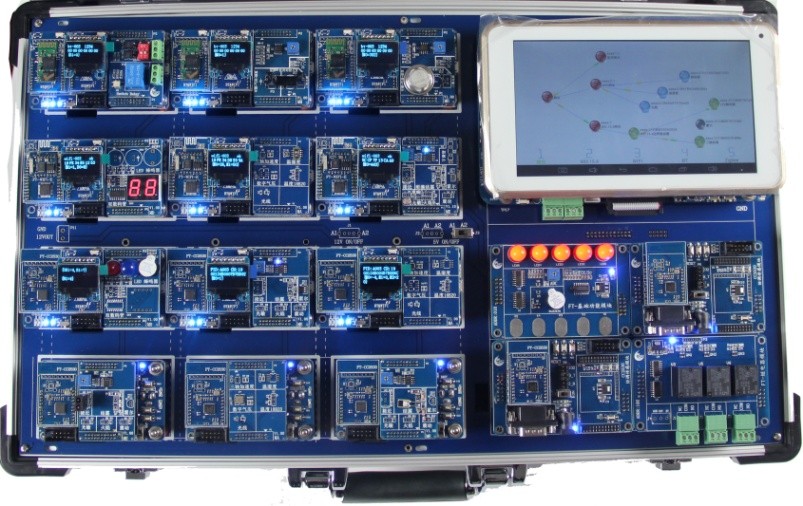

KCWLW-01A型全功能多網融合物聯網實驗箱

一、平臺簡介

物聯網技術開發綜合教學平臺，除了將常用的短距離無線通信方式ZigBee、WiFi、Bluetooth、IEEE802.15.4和有線通信方式以太網、CAN、485總線等集成到一個實訓平臺中，更是將IPv6下一代互聯網技術融入到無線節點中，統一采用IPv6協議組網，實現傳感器節點唯一可尋址。同時，平臺提供Cortex-A9四核處理器作為異構網關，具有1GB內存，8GB大容量存儲空間和豐富的外圍接口，可板載GPS定位、WIFI/BT二合一通訊、4G移動通訊等多種模塊，內嵌Android、Linux雙系統，可一鍵切換；方便學校開展各種通訊知識的教授、嵌入式系統開發和Android應用開發。

系統由淺入深提供了豐富的實驗例程和實驗指導書，擴展性強，能夠滿足無線傳感器網絡、微控制器原理、嵌入式系統、中間件開發、移動通訊、下一代互聯網及工程項目等諸多課程的教學與實踐。

二、實現功能

1、各個傳感器節點具有監測環境參數或設備驅動控制的功能；

2、傳感器節點可組建WiFi、藍牙、IEEE802.15.4三種無線網絡，通過Contiki操作系統和IPv6協議，實現采樣數據的無線傳輸；

3、傳感器節點可組建ZigBee無線網絡，實現數據的無線傳輸；

4、網關與節點具有CoAP應用協議通信的功能；

5、網關應用軟件通過CoAP服務，將WiFi、藍牙、IEEE802.15.4無線網絡解析處理，融合在Mesh拓?fù)鋱D中，實時流動地顯示傳感器數據的上、下行走向；

6、網關應用軟件展示的傳感器節點，可隨意拖動，不會影響網絡的拓?fù)浣Y(jié)構和數據流向。

7、可單獨選擇一種無線網絡節點，查看當前網絡傳感器節點的采樣數值、或設備開關狀態等詳情。

三、平臺特點

1、適合多種物聯網課程：可滿足智能傳感器、無線傳感器網絡、嵌入式系統、物聯網中間件、物聯網工程應用等課程實驗。

2、多網融合：引入藍牙、WiFi、IEEE802.15.4、IPv6多種組網方式，多網融合，統一采用IPv6協議標準，COAP應用通信協議；同時提供ZigBee組網。

3、身份唯一：WiFi、藍牙、IEEE802.15.4傳感器節點統一采用IPv6協議組網通信，具有唯一的網絡地址。

4、結構統一：藍牙、WiFi、IEEE802.15.4等節點統一采用Cortex-M3嵌入式處理器、Contiki操作系統和6Lowpan IPv6協議實現無線數據傳輸。所有節點采用處理器模塊、無線通信模塊、傳感器模塊與底板統一插拔連接的形式。

5、類型豐富：支持溫濕度檢測、光強檢測、三軸加速度、超聲波、繼電器控制、煙霧檢測、酒精檢測、熱釋電檢測、霍爾檢測、壓力檢測、聲光控制、數碼管顯示等多種傳感器節點，更換傳感器調理板即可改變節點類型。

6、一鍵切換：網關支持Android和Linux雙系統，一次燒寫，一鍵切換，默認運行Android系統。減少燒寫系統消耗的時間，方便不同興趣的用戶快速進入開發狀態。

四、典型實驗

1、STM32微控制器接口技術部分

實驗一、Led閃爍控制實驗

實驗二、按鍵檢測實驗

實驗三、串口通信實驗

實驗四、systick延時實驗

實驗五、IIC實驗

實驗六、RTC實驗

實驗七、IWDG獨立看門狗實驗

實驗八、WWDG窗口看門狗實驗

實驗九、定時器實驗

實驗十、STM32內部溫度傳感器實驗

實驗十一、STM32的DMA的實驗

2、基于STM32的傳感器采集控制部分

實驗一、光強傳感器實驗

實驗二、溫濕度傳感器實驗

實驗三、三軸加速度傳感器實驗

實驗四、酒精傳感器實驗

實驗五、繼電器控制實驗

實驗六、超聲波測距傳感器實驗

實驗七、熱釋電紅外傳感器實驗

實驗八、煙霧傳感器實驗

實驗九、LED蜂鳴器傳感器實驗

3、基于STM32的Contiki-IPv6系統移植部分

實驗一、Contiki移植實驗

實驗二、Contiki LED控制

實驗三、Contiki多線程

實驗四、Contiki進程間通信

實驗五、Contiki按鍵位檢測

實驗六、Contiki定時器

實驗七、Contiki OLED屏顯示實驗

4、基于CC2530的Contiki -IPv6系統移植部分

實驗一、Hello-world實驗教程

實驗二、blink-hello實驗教程

實驗三、Event-post 實驗教程

實驗四、TIMERS 實驗教程

實驗五、TEST-SENSORS 實驗教程

實驗六、ECHO-SERVER實驗教程

實驗七、udp-ping6 實驗教程

5、藍牙組網部分

實驗一、藍牙技術簡介

實驗二、藍牙工作原理

實驗三、藍牙AT 指令簡介

實驗四、藍牙主從配置

實驗五、藍牙透傳實驗

6、Wifi組網部分

實驗一、WiFi AT命令配置實驗

實驗二、WiFi AT命令配置STA實驗

實驗三、WiFi AT命令配置AP實驗

實驗四、WiFi接入無線路由器實驗

實驗五、WiFi AP無線網絡熱點實驗

實驗六、WiFi連接服務器數據傳輸實驗

實驗七、WiFi 作為服務器數據傳輸實驗

7、RPL802.15.4組網部分

實驗一、CC2530模塊簡介

實驗二、802.15.4協議簡介

實驗三、SLIP協議簡介

實驗四、PAN ID、CHANNEL簡介

實驗五、CC2530模塊單體測試實驗

實驗六、CC2530模塊結合測試實驗

8、基于CC2530的ZigBee組網部分

實驗一、Z-Stack 2007協議棧：基礎知識、安裝、開發環境搭建；

實驗二、GenericApp搖桿綁定傳輸

實驗三、GenericApp點對點數據傳輸

實驗四、ZigBee數據包的捕獲與協議分析

實驗五、Z-Stack協議棧流程分析

實驗六、ZigBee協議棧中串口收發基礎實驗

實驗七、ZigBee協議棧NV設備操作

實驗八、GenericAPP添加溫濕度無線傳輸

9、基于IPv6的物聯網綜合部分

實驗一、IPV6網關實驗

實驗二、藍牙節點IPV6組網實驗

實驗三、WIFI 節點IPV6組網實驗

實驗四、RPL802.15.4 IPV6組網實驗

實驗五、Zigbee組網實驗

實驗六、傳感器數據通信協議

實驗七、網絡Mesh綜合應用程序開發實驗

實驗八、基于COAP協議的傳感器數據采集及控制實驗

10、節點云實驗

實驗一、Android網關MQTT客戶端發布實驗

實驗二、Android網關MQTT客戶端訂閱實驗

11、局域網組網實驗

實驗一、局域網云服務器搭建使用

實驗二、局域網數據庫建立

實驗三、局域網MQTT代理服務器

實驗四、MQTT代理服務器測試
