可編程控制器實驗箱

SKC-MG3型可編程控制器實驗箱

一、產品特點

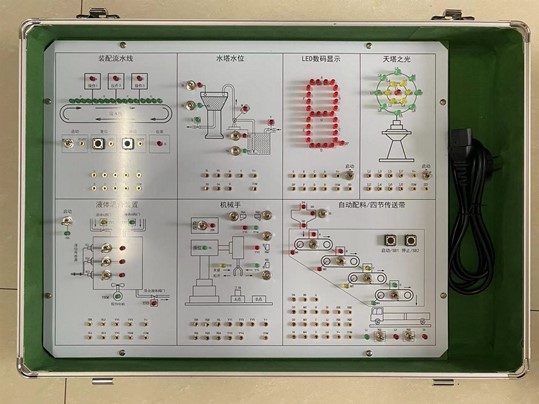

1.本裝置是為了配合各類院校實驗室建設的需要，而研發的一款實驗平臺。它集可編程邏輯控制器、編程軟件、模擬控制實驗板及實物等于一體。在本實驗箱上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態圖進行動態跟蹤。

2.本裝置采用高強度鋁合金保護箱結構設計，便于移動，使用方便。

3.實驗箱內部采用雙面板設計，充分利用試驗箱內部空間，為學生提供更多的實驗項目。

二、技術參數

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.實驗箱采用單相AC220V供電，并提供實訓所需的＋24V/1A直流電源。

4.PLC：主機采用西門子S7-200 SMART主機CPU CR40 PLC主機，集成數字量I/O（24路數字量輸入/16路數字量輸出）、RS-485和以太網通信口，配套PLC編程線纜、編程軟件。

5.實驗導線

根據不同實驗項目，配備不同長度的實驗連接線，導線采用彈性鈹輕銅裸露結構連接線，保證了實驗的安全及合理性。

三、實驗項目

1.基本指令編程練習

2.十字路口交通燈控制

3.步進電機運動控制（實驗實物）

4.三層電梯控制系統的模擬

5.自動售貨機的模擬控制

6.天塔之光模擬控制

7.LED數碼顯示控制

8.水塔水位控制模擬

9.裝配流水線的模擬控制

10.液體混合裝置控制的模擬

11.機械手動作的模擬

12.自動配料系統控制的模擬

13.四節傳送帶的模擬
