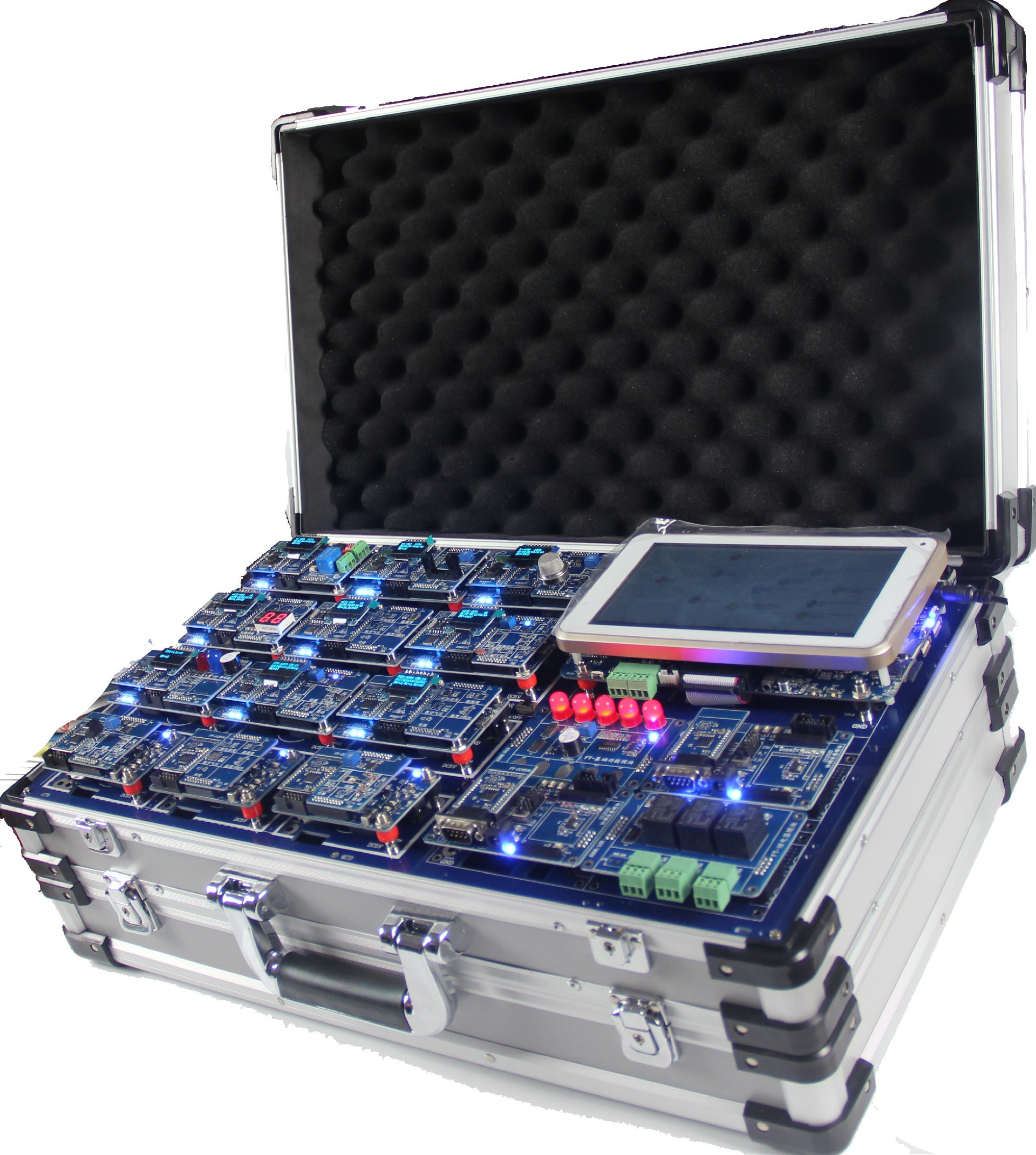

無線傳感網全功能實驗箱

1.單片機與傳感器

CC2530接口技術

實驗一、CC2530開發環境搭建

實驗二、通用IO端口應用——LED燈亮滅控制

實驗三、通用IO端口應用——按鍵查詢方式點燈

實驗四、外部中斷應用——按鍵中斷方式點燈

實驗五、定時/計數器應用——T1定時查詢方式點燈

實驗六、定時/計數器應用——T3定時中斷方式點燈

實驗八、AD轉換應用——內部溫度檢測

實驗九、睡眠定時器應用——低功耗休眠與喚醒

實驗十、獨立看門狗應用——設備宕機檢測與復位

實驗十一、DMA應用——串口DMA傳輸

實驗十二、模擬IIC總線應用——OLED屏秒表顯示

CC2530傳感器

實驗一、光敏傳感器實驗

實驗二、結露傳感器實驗

實驗三、溫濕度實驗

實驗四、紅外接近傳感器開發實驗

實驗五、數字氣壓傳感器開發實驗

實驗六、繼電器控制實驗

2.嵌入式接口技術

嵌入式接口技術

實驗一、Led閃爍控制實驗

實驗二、按鍵中斷檢測實驗

實驗三、串口收發通信實驗

實驗四、Systick延時實驗

實驗五、OLED顯示控制實驗

實驗六、RTC設置實驗

實驗七、IWDG獨立看門狗宕機檢測

實驗八、WWDG窗口看門狗實驗

實驗九、定時器燈控實驗

實驗十、嵌入式單片機內部溫度采集

實驗十一、串口DMA傳輸實驗

嵌入式傳感器采集控制

實驗一、溫濕度傳感器實驗

實驗二、光敏傳感器實驗

實驗三、三軸加速度傳感器實驗

實驗四、霍爾檢測實驗

實驗五、紅外對射傳感器實驗

實驗六、振動傳感器實驗

實驗七、LED蜂鳴器傳感器實驗

實驗八、繼電器控制實驗

實驗九、步進電機控制實驗

實驗十、紅外接近傳感器檢測

實驗十一、數字壓力傳感器檢測

實驗十二、結露傳感器檢測

 3. 無線通信技術

CC2530射頻通信

實驗一、點對點通信實驗

實驗二、廣播通信實驗

實驗三、RSSI信號強度實驗

實驗四、空中信道監聽實驗

實驗五、無線遙控實驗

Z-Stack協議棧開發

實驗一、Z-Stack協議棧工程解析

實驗二、多點自組網

實驗三、信息廣播/組播

實驗四、網絡拓?fù)鋵嶒?星型網

實驗五、網絡拓?fù)鋵嶒?網狀網

實驗六、ZStack綁定實驗

實驗七、ZStack串口收發應用

實驗八、ZStack溫濕度無線采集

實驗九、ZStack聲光無線控制

Wi-Fi無線通信

實驗一、Wi-Fi   AT命令配置

實驗二、Wi-Fi   STA模式配置

實驗三、Wi-Fi   AP模式配置

實驗四、Wi-Fi STA+AP模式配置

實驗五、Wi-Fi RSSI信號強度檢測

實驗六、Wi-Fi   STA客戶端模式

實驗七、Wi-Fi   STA服務器模式

實驗八、Wi-Fi   Socket雙向通信

實驗九、Wi-Fi光照無線采集與控制

藍牙無線通信

實驗一、藍牙模塊AT命令測試

實驗二、藍牙信息AT命令查詢

實驗三、藍牙模塊主從無線通信

實驗四、藍牙模塊無線點燈

RPL802.15.4無線通信

實驗一、CC2530模塊簡介

實驗二、802.15.4協議簡介

實驗三、SLIP協議簡介

實驗四、PAN   ID、CHANNEL簡介

實驗五、CC2530模塊單體測試實驗

實驗六、CC2530模塊結合測試實驗

LoRa無線通信

實驗一、LoRa模塊AT指令測試

實驗二、LoRa點對點通信

實驗三、LoRa振動無線采集

實驗四、LoRa步進電機無線控制

NB-IoT無線通信

實驗一、NB-IoT模塊AT指令交互

實驗二、NB-IoT信號強度查詢

實驗三、NB-IoT擾碼配置

實驗四、NB-IoT開機入網

實驗五、NB-IoT發送數據

實驗六、NB-IoT   CoAP協議接入平臺

實驗七、NB-IoT傳感網設備平臺監控

4. 物聯網微操作系統

基于Cortex-M3嵌入式的Contiki-OS實驗

實驗一、ContikiOS系統移植

實驗二、Contiki   LED控制

實驗三、Contiki多線程通信

實驗四、Contiki進程間通信

實驗五、Contiki按鍵檢測

實驗六、Contiki定時器使用

實驗七、Contiki OLED顯示控制

基于IPv6的組網實驗

實驗一、Contiki網絡工程解析

實驗二、IPv6網關實驗

實驗三、節點間IPv6-UDP通信實驗

實驗四、節點間IPv6-TCP通信實驗

實驗五、RPL802.15.4   IPv6組網實驗

實驗六、WIFI   節點IPv6組網實驗

實驗七、藍牙節點IPv6組網實驗

IPv6網關綜合應用實驗

實驗一、IPv6協議的多網融合框架

實驗二、傳感器數據通信協議

實驗三、IPv6網絡拓?fù)渚C合應用實驗

1

Cortex-A9網關

1

含7寸電容觸摸顯示屏

2

網關I/O基礎功能模塊

1

3

NB無線傳感網網關

1

Cortex-M3處理器，帶NB模塊

4

IEEE802.15.4主機

1

5

ZigBee協調器

1

6

Cortex-M3核心板

9

Cortex-M3核心模塊+底板

7

CC2530主控底板

3

僅是短底板

8

藍牙通信模塊

2

9

WiFi通信模塊

2

10

IEEE802.15.4通信模塊

3

11

ZigBee通信模塊

3

需焊接OLED排座

12

LoRa通信模塊

3

13

繼電器控制模塊

1

14

槽型紅外對射傳感器模塊

1

15

振動傳感器模塊

1

16

步進電機控制模塊

1

17

溫濕度傳感器模塊

1

18

光敏傳感器模塊

1

19

LED蜂鳴器控制模塊

1

20

霍爾傳感器模塊

1

21

三軸加速度傳感器模塊

1

22

紅外接近傳感器模塊

1

23

大氣壓力傳感器模塊

1

24

結露傳感器模塊

1

25

Android網關多網融合拓?fù)鋺?yīng)用軟件

1

26

IPv6無線傳感網綜合應用程序

1

無需報價，與硬件一起

27

ZigBee傳感網透明傳輸應用程序

1

無需報價，與硬件一起

28

NB無線傳感網網關應用程序

1

無需報價，與硬件一起

29

DC5V3A電源適配器

1

30

交叉串口線

1

31

網線

1

32

Micro USB數據線

1

33

方口USB數據線

1

34

CC2530 Debugger調試器

1

35

TF卡讀寫器

1

36

TF Card

1

37

USB轉串口線

1

38

J-link仿真器

1

39

程序下載調試板

1

40

磁鐵

1

41

NB-IoT物聯卡

1

42

箱體

1

尺寸：52*32*20cm

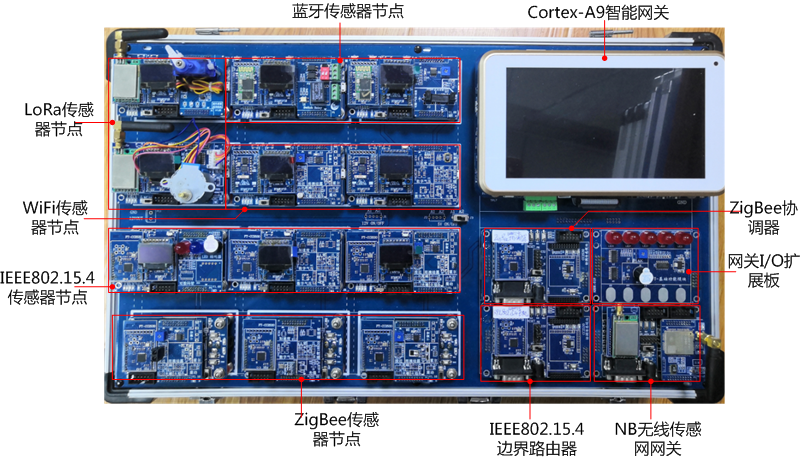

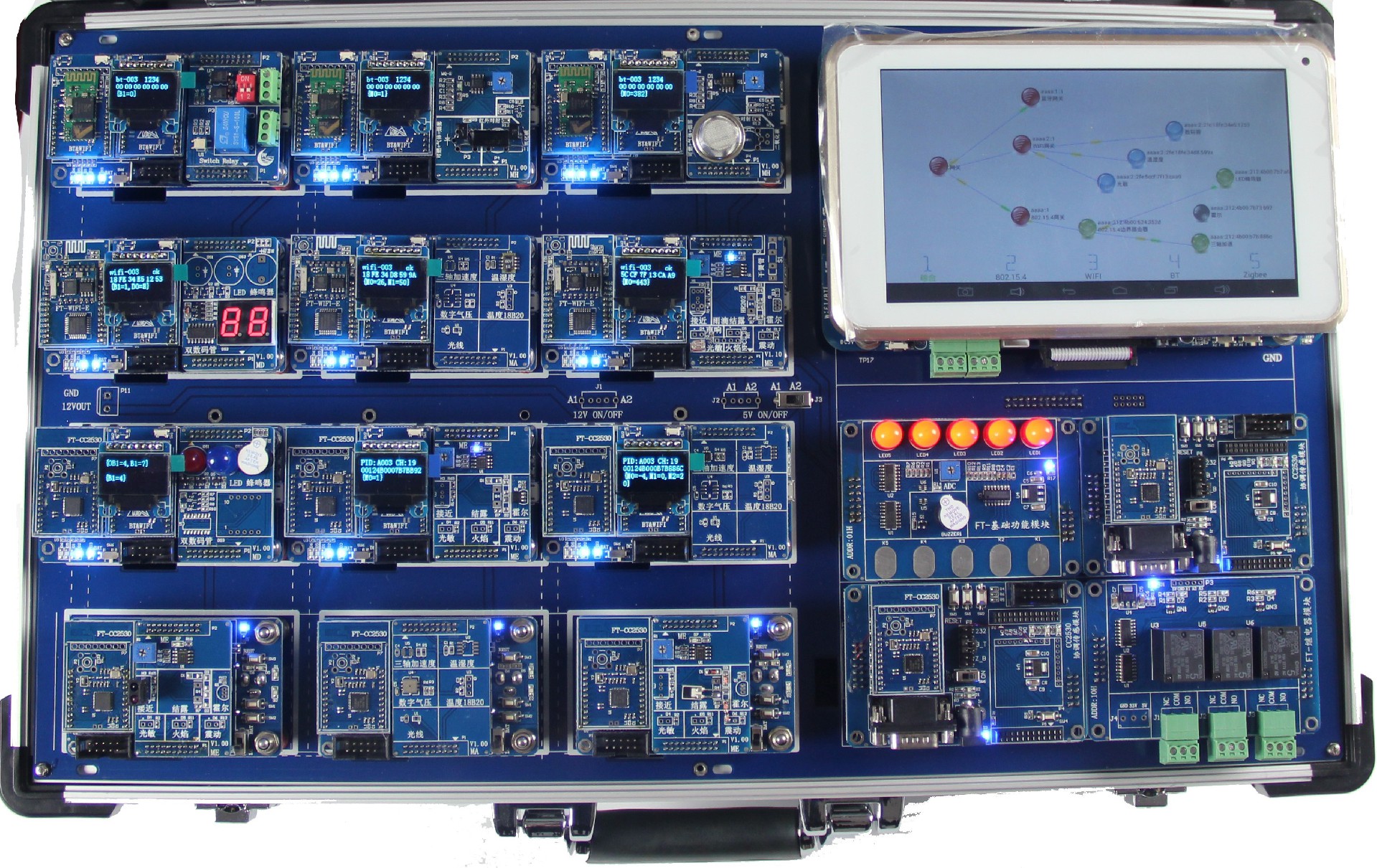

無線傳感網全功能實驗箱

一、整體要求

1.能夠滿足單片機與傳感器、嵌入式接口技術、無線通信技術、無線傳感器網絡、嵌入式操作系統開發、嵌入式系統應用開發、Android移動互聯網應用開發等課程要求。

2.能夠組建藍牙、WiFi、IEEE802.15.4、ZigBee四種無線傳感器網絡，實現數據的無線傳輸；

3.能夠?qū)⑺{(lán)牙、WiFi、IEEE802.15.4無線網絡經IPV6協議融合在一個拓?fù)鋱D中，Zigbee節點經ZStack協議顯示在一個拓?fù)鋱D中，界面上能夠顯示藍牙、WiFi、IEEE802.15.4等節點的IPv6地址、ZigBee節點的MAC地址、節點名稱、傳感器數據或執行器狀態，實時地顯示各個傳感器數據的上、下行流向；

4.要求藍牙、WiFi、IEEE802.15.4三種傳感器節點均具有唯一的IPv6地址，統一采用IPv6協議組包通信。

★5.要求具有LoRa無線網絡組建、NB-IoT平臺接入的功能；采用CoAP協議，能夠?qū)oRa傳感器網絡的數據通過NB-IOT網絡接入平臺。在保證NB網絡鋪設完成的基礎上，能夠使用Web應用系統查看傳感器采集節點上報的JSON數據包，并支持手動編輯JSON包下發命令控制執行器。

★6.要求網關支持Linux、Android雙操作系統，支持一鍵燒寫、一鍵切換。

★7.要求在保證網關接入互聯網的前提下，能夠配置接入云服務平臺，并實現移動端傳感器數據的采集顯示和執行器的遠程控制。

★8.要求具有傳感器采樣數據數值分析的功能，具體包括上位機使用EXCEL2007文檔存儲，支持文件名自定義，路徑自定義；具有自定義采樣間隔、固定時刻采樣的功能；繪制時域坐標系采樣曲線，能夠選擇任意時間段內有效傳感器的歷史數據進行統計分析，列表顯示被測傳感器的采樣次數、測量值、最大（?。┲怠⑺阈g(shù)平均值、偏差、中值、方差、近似標準差、剔除壞值后的算式平均值等；具有傅里葉變換功能，能夠在上位機軟件中顯示傳感器采樣數據傅里葉變換后的頻域圖；要求具備最小二乘曲線擬合功能，能夠在上位機軟件中觀察采樣曲線和擬合后曲線的對比圖。

二、硬件資源

1.Cortex-A9網關（1個）

1）核心板資源：

（1）CPU：Cortex-A9四核心的Samsung s5p4418，主頻1.4GHz；

（2）GPU：MAIL-400，3D圖形加速

（3）內存: 1GB DDR3；

（4）EMMC: 8GB；

（5）核心板+底板設計：核心板加裝屏蔽罩，郵票孔方式與底板連接，抗干擾能力更強，比插針式更穩定可靠。要求引出核心板信號線，不少于188PIN。

2）網關主板資源：

（1）LCD接口：7寸IPS電容屏（16:9），分辨率1024×600；

（2）USB接口：2路USB_HOST 2.0輸出，1路USB   OTG；

（3）Ethernet接口：核心板內置千兆IP，外加不超過3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口；

（4） 串口：2路3線RS232，1路TTL接口，1路RS485，1路Bluetooth；

（5）CAN總線接口：1路；

（6）RS485總線接口：1路；

（7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清數字輸出;

（8）LVDS液晶屏接口：單通道，最大支持1920*1080；

（9）攝像頭接口：1路CMOS并行接口，最大支持800萬像素；

（10）AV接口：1路模擬視頻母口輸入；

（11）外部存儲擴展接口：SD卡、TF卡接口；

（12）音頻接口： 1路MIC輸入，1路1. 8w喇叭；

（13）按鍵：1個復位按鍵、1個休眠喚醒按鍵，2個音量鍵；

（14） 藍牙WiFi：板載藍牙WiFi二合一模塊；

（15）Mini PCIe接口：標準接口，可插入4G通信模塊；

（16）24Pins應用擴展接口：用于處理器外設接口擴展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8個GPIO，5V電源。

2.網關IO基礎功能模塊（1個）

由網關直接驅動。采用HC595串入并出特點，使用較少IO擴展更多功能，默認地址0x01。1路可調電位器模擬AD采樣通道，1路PWM驅動的蜂鳴器，5個觸摸按鍵，5個LED指示燈。

3.   NB無線傳感網網關（1個）

支持LoRa、WiFi等無線傳感器網絡數據解析，提供傳感網與互聯網云服務平臺的接入服務。采用標準JSON數據包通過NB-IoT網絡接入，實現遠程數據傳輸，支持UDP協議、CoAP應用協議。

板載LoRa模塊，采用插針與Cortex-M3微控制器主板連接；可與LoRa傳感器節點無線通信，實現LoRa無線傳感器節點遠程采集及執行器遠程控制。

板載NB-IoT模塊，采用插針與Cortex-M3微控制器主板連接；可配置使用電信網絡接入平臺，850MHz工作頻段，支持3GPP Rel-13以及增強型AT指令；通信速率可達100kbps，靈敏度：-129dBm，+23dBm功率輸出；模塊板載SHT10溫濕度傳感器及LED指示燈，實現溫濕度遠程采集及LED遠程控制；

板載2路JTAG調試接口，支持Cortex-M3處理器及無線通信模塊的調試；

板載1路RS232調試接口、功能按鍵、組網狀態指示燈等。

供電：DC5V。

4.   ZigBee協調器（1個）

標配TI CC2530 ZigBee無線射頻模塊，符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M，無線數據傳輸速率約為20~250kbps；具備單片機接口功能，Zigbee建網功能，具有2個組網狀態及無線傳輸指示燈，2個功能按鍵，提供傳感器模塊接口、RS232接口、調試下載接口。

可通過跳線帽切換TTL 電平UART接口，或RS232電平DB9接口。

供電：5VDC。

5.   IEEE802.15.4主機（1個）

標配TI CC2530無線射頻模塊，運行Contiki-OS操作系統，內置6lowPan協議，作為邊界路由器與802.15.4從機節點組建射頻網絡，自組網，接收從機信息，向從機發送命令，與上位機網關交互。具有2個組網狀態及無線傳輸指示燈，2個功能按鍵，提供傳感器模塊接口、RS232接口、調試下載接口。

供電：5VDC。

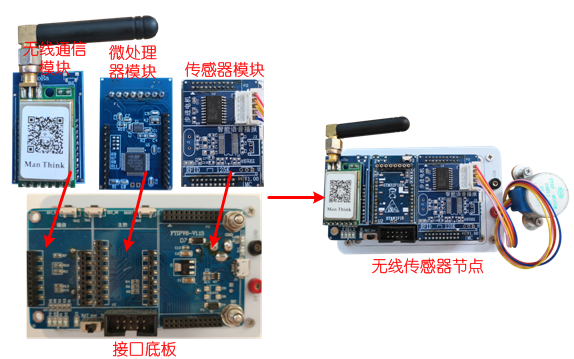

6.無線傳感網通信節點

1）微控制器主板硬件資源

（1）Cortex-M3核心主板（9個）

處理器基于ARM Cortex-M3核心，最高主頻72Mhz，內部Flash 256KB，RAM 48KB。

具有1個0.96寸OLED屏，能夠顯示MAC地址、上下級關系、傳感器數據、網絡信息等。

具有4個組網狀態及無線傳輸指示燈，2個功能按鍵、1個JTAG調試接口、1個24PIN的無線射頻接口，1組20*2PIN傳感器接口；

標配ARM仿真器、串口下載仿真調試轉接板。

運行IPv6協議棧實現無線通信的功能。

（2）CC2530核心主板（3個）

處理器基于CC2530F256，具有2個組網狀態及無線傳輸指示燈，2個功能按鍵、1個JTAG調試接口、1個24PIN的無線射頻接口，1組20*2PIN傳感器接口；標配下載仿真器。

2）無線傳感網通信模塊

（1）藍牙通信模塊（2個）：采用UART接口的內置協議棧方案，設置從機模式，與主機配對后，將微控制器采樣數據傳輸給主機。

（2）WiFi通信模塊（2個）：采用UART接口的內置TCP/UDP/HTTP協議棧方案，支持設置為AP、STA的工作模式，與網關通信后，將微控制器采樣數據傳送給主機，或者接收主機的控制命令控制執行器。

（3）IEEE802.15.4通信模塊（3個）：基于CC2530射頻組網通信方案，與邊界路由器組網，實現傳感器數據的雙向交互。

（4）ZigBee通信模塊（3個）：基于CC2530+ZStack協議棧組網通信方案，與Zigbee協調器組網，實現傳感器數據的雙向交互。

（5）LoRa通信模塊（2個）：采用Cortex-M3+LoRa模塊組網通信方案，采用LoRa擴頻調制技術，工作頻率為 410-510MHz，高靈敏度：-144.1dBm，+20dBm功率輸出；支持FSK、GFSK、LoRa調制方式；可視、開闊，超遠通信距離5km傳輸；與LoRa主機點對點通信，實現傳感器數據的雙向傳輸。

3）傳感器通信模塊

接口包含GPIO/IIC/SPI/PWM/電源/地等信號。

兼容槽型紅外對射傳感器、繼電器控制模塊、振動傳感器、步進電機、溫濕度傳感器、光敏傳感器、LEDBEEP聲光執行器、霍爾傳感器、三軸加速度傳感器、紅外接近傳感器、數字氣壓傳感器、結露傳感器等。可直接接到無線傳感網節點接口板上，提供各類傳感器接口板的原理圖和技術手冊。

（1）振動傳感器模塊（1個）

比較器輸出，信號干凈，波形好，驅動能力強，超過15mA

輸出形式 ：數字開關量輸出（0和1）

工作電壓3.3V-5V

（2）槽型紅外對射傳感器模塊（1個）

光源（波長）：紅外發光二極管（940nm）

槽寬距離：15MM

電壓-集射極擊穿最大值：30V

電流-集電極(Ic)最大值：20mA

電流-DC正向(If)：60mA

輸出類型：光電晶體管

工作溫度：-25℃~85℃

外殼：ABS塑料

單路信號輸出，有遮擋物輸出低電平，無遮擋物輸出高電平。

板載可調電阻，調節靈敏度；

支持5V供電。

（3）繼電器控制模塊（1個）

具有常開、常閉、公共三端；

導通電壓：3VDC

觸點負載：1A/120 VAC，1A/30 VDC

板載2路開關量檢測，帶光耦隔離

（4）步進電機控制模塊（1個）

四相五線減速步進電機。

牽入轉矩：300gf.cm；

步距角：每個脈沖轉動5.625度，64個脈沖轉動一圈；

驅動方式：四相八拍

齒輪減速比：1/64

驅動電壓：5VDC

（5）溫濕度傳感器模塊（1個）

兩線制數字接口（SCL、SDA），直接與處理器相連，全標定輸出，無需重新校準；

濕度測量范圍：0~100%RH；

溫度測量范圍：-40~123.8℃

測濕精度：±4.5%RH，測溫精度：±0.5℃；

供電：5VDC

（6）光敏傳感器模塊（1個）

亮電阻：20-50kΩ；

暗電阻：3MΩ；

光譜峰值：540nm

響應時間：上升20ms，下降30ms；

環境溫度：-30~25℃

最大電壓：150VDC，最大功耗100mW；

（7）LED蜂鳴器控制模塊（1個）

接口：2排插針形式連接到接口底板

包括2個紅藍LED燈和1個蜂鳴器

通信接口：I/O

工作電壓：DC5V

（8）霍爾傳感器模塊（1個）

磁敏傳感器

電源電壓：4.5-24V

輸出漏電流:10μA

電源電流:9mA

輸出上升時間：0.2us

輸出下降時間：0.18us

（9）三軸加速度模塊（1個）

傳感器類型：mma7660，用于測量傾斜角，慣性力等；

電容式結構，不能同時探測x，y，z方向上的加速度，只能分開測，有三種工作模式：Standby(待機)、Active   &Auto-Sleep(活動)模式、AutoWake(自動喚醒)模式；

范圍：-1.5g~1.5g，低功耗，小形容性MEMS傳感器，具有低通濾波器；數字量為6Bit，精度較低，而且輸出值還會有3個刻度的誤差，因此，方位檢測時：需要作8個值的軟件均值濾波處理；動作檢測時：32階的均值濾波；

通訊方式：IIC通信

電壓供電：2.4~3.6V

（10）紅外接近傳感器模塊（1個）

感應方式：Reflective(反射)

組成：由一個紅外發射管和一個紅外接收管組成；藍色管是發射管，黑色管是接收管；

原理：紅外發射管向外發射紅外線，接收管接收到紅外光時，電阻變小，相當于導通，輸出端為低電平；沒接收到紅外光時，電阻變大，相當于斷開，輸出端為高電平。

輸出形式 ：數字開關量輸出（0和1），與微控制器的I/O口連接通信；

紅外波長：940 nm

總功率耗散：200mW

（11）數字氣壓傳感器模塊（1個）

高精度的MEMS數字氣壓傳感器。

供電電源：1.8~3.6V，典型值為2.5V。

氣壓測量范圍：300hPa~1100hPa（海拔高度500m~9000m）

氣壓測量精度：0.06hPa（0.5m）在低功耗模式下；0.03hPa(0.25m)，在高精度模式下。

采集轉換速率：128次/s。通信接口：IIC

（12）結露傳感器模塊（1個）

濕敏傳感器類型

使用溫度范圍：1~80℃；

使用濕度范圍：1~100%RH；

結露測試范圍：94~100%RH；

傳感器電壓：0.8V DC；

三、軟件資源

1.嵌入式操作系統：

A9網關處理器支持Linux3.4、QT4.8、Android4.4或更高版本，節點嵌入式處理器支持Contiki2.7操作系統，節點CC2530處理器支持Z-Stack2007協議棧，提供Android操作系統外設硬件接口及應用模塊的驅動測試程序。

2.   網關操作系統燒寫：

提供Windows下一鍵刷機軟件，選擇需要更新的鏡像文件，可通過SD卡脫離PC機一鍵燒寫，也可通過USB線纜刷機，支持Uboot參數修改配置。系統支持一鍵燒寫雙系統Android和Linux，可一鍵切換。

3.嵌入式網關支持的功能：

支持語音通話、短信、上網功能，支持WIFI通信、AP熱點設置、Ethernet上網功能，支持無線藍牙通信功能，支持模擬/數字?jǐn)z像頭拍照、錄像功能，支持模擬攝像頭信號接入， 支持GPS/北斗位置導航服務，支持HDMI音視頻輸出（支持1080P），支持音頻錄放功能。

4.   Android網關多網融合拓?fù)鋺?yīng)用軟件的功能：

能夠?qū)⑺{(lán)牙、WiFi、IEEE802.15.4、ZigBee不同的傳輸方式，由網關解析后以拓?fù)鋱D的形式在界面上展示，并為上層應用提供統一的JSON數據格式。

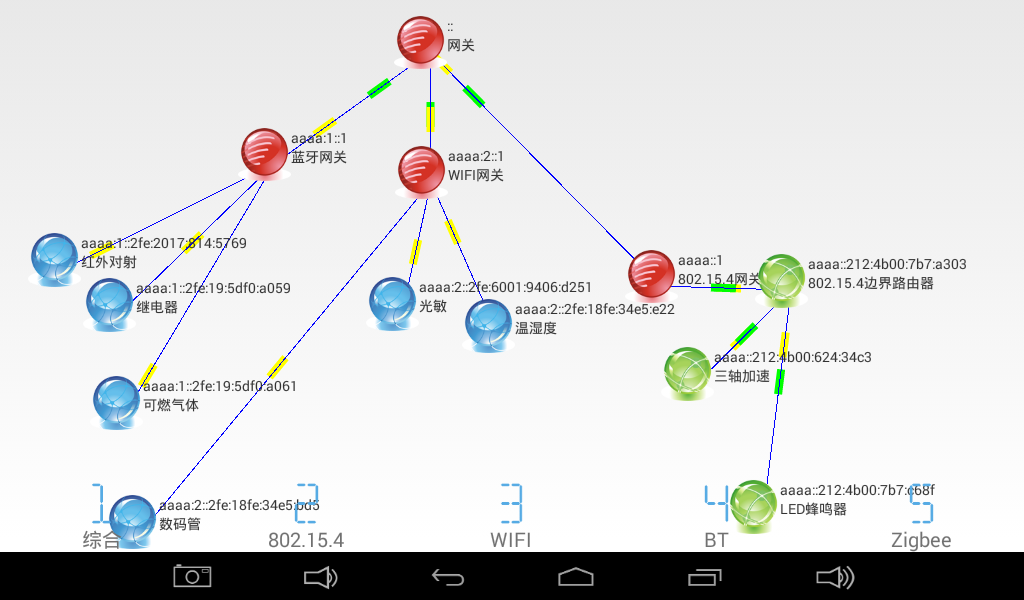

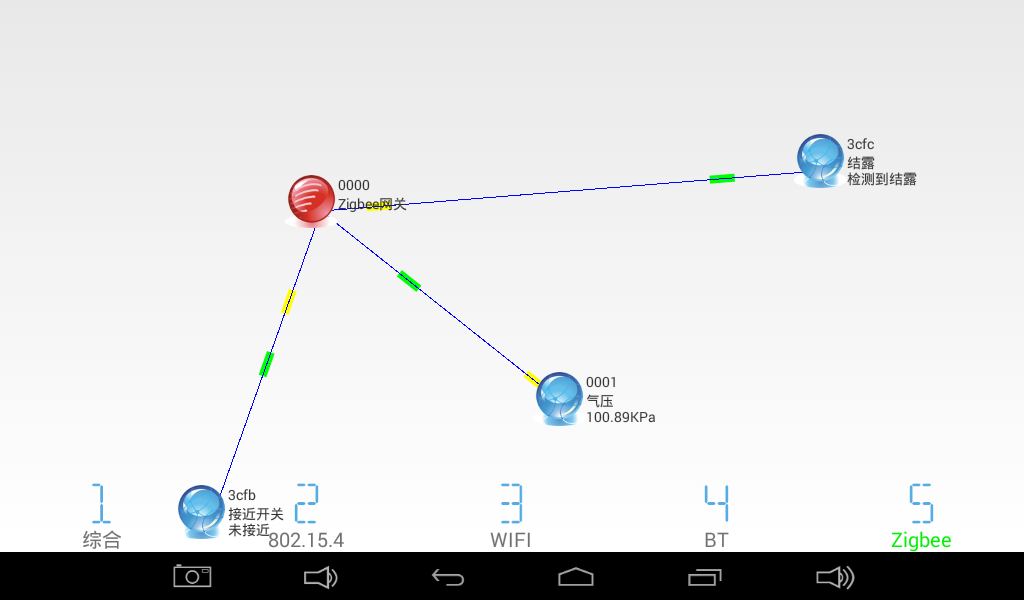

網關界面可顯示傳感器采集的數據、執行器的狀態，顯示藍牙、WiFi、IEEE802.15.4傳感器節點的IPv6地址，顯示ZigBee傳感器節點MAC地址，能夠隨意拖動傳感器，而不改變網絡的拓?fù)浣Y(jié)構；

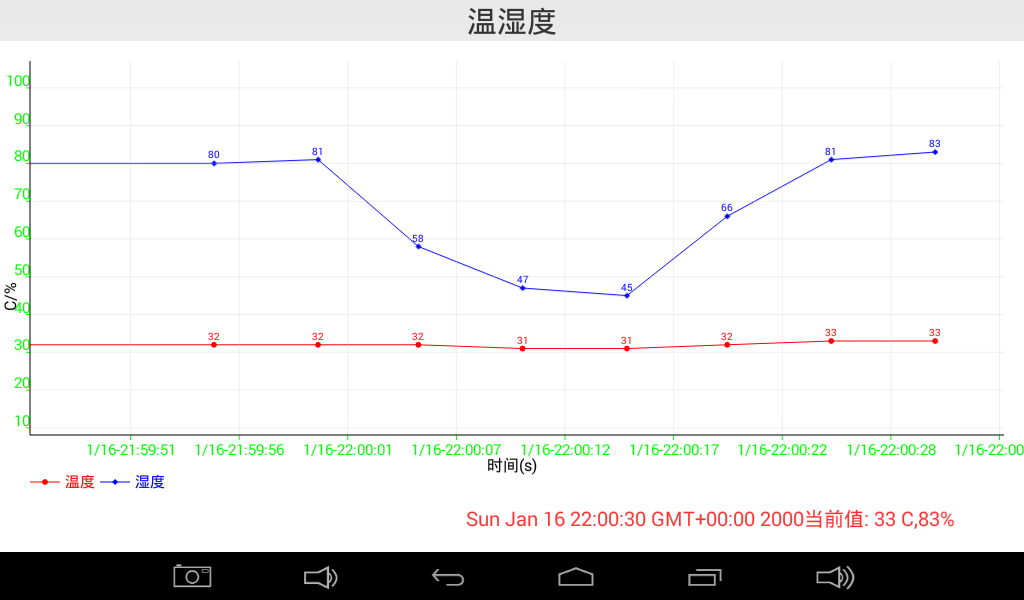

點擊網關上傳感器節點圖標，可進入二級界面查看傳感器的實時曲線走勢，或手動控制執行器的開關。

具體包括：傳感器信息采集資源驅動實現，控制傳感器動作資源驅動實現，拓?fù)渚C合應用程序信息采集圖標的實現；

★支持IPv6和ZStack2007雙協議棧數據解析。

開發環境：Android Studio

5.ZigBee傳感網透明傳輸應用程序的功能：

運行Z-STACK2007協議棧，具有傳感器采集、執行器驅動控制、自組網無線數據傳輸?shù)裙δ堋?/span>

協議棧：ZSTACK-CC2530-2.3.0-1.4.0（Z-Stack2007協議棧）

燒寫工具：Smart RF Flash Programmer和CC Debugger驅動

開發環境： IAR Embedded Workbench V8.10 for 8051

6.   IPv6無線傳感網綜合應用程序的功能：

運行Contiki-2.7網絡操作系統，內置IPv6協議棧，具有傳感器采集、執行器控制，無線組網傳輸?shù)墓δ堋?/span>

具有藍牙、WIFI、IEEE802.15.4三種通信模塊的驅動傳輸?shù)墓δ堋?/span>

開發環境： IAR Embedded Workbench V7.40 for ARM

7.NB無線傳感網網關應用程序的功能：

運行固件配置服務器IP地址和端口，通過CoAP應用協議接入云服務平臺，支持板載溫濕度傳感器的遠程采集、LED遠程控制；

支持LoRa等無線傳感網傳感器的無線遠程采集和執行器的遠程控制。

開發環境：Keil uVison 4.7

四、課程實驗要求

1.CC2530單片機接口技術實驗不少于12個：CC2530開發環境搭建、通用IO端口應用——LED燈亮滅控制、通用IO端口應用——按鍵查詢方式點燈、外部中斷應用——按鍵中斷方式點燈、定時/計數器應用——T1定時查詢方式點燈、定時/計數器應用——T3定時中斷方式點燈、UART接口應用——串口數據的收發實驗、AD轉換應用——內部溫度檢測、睡眠定時器應用——低功耗休眠與喚醒、獨立看門狗應用——設備宕機檢測與復位、DMA應用——串口DMA傳輸、模擬IIC總線應用——OLED屏秒表顯示等。

2.基于CC2530的傳感器采集控制實驗不少于6個：光敏傳感器實驗、結露傳感器實驗、溫濕度實驗、紅外接近傳感器開發、數字氣壓傳感器開發實驗、繼電器控制實驗等。

3.嵌入式微控制器接口應用基礎實驗不少于11個：LED燈控、外部中斷按鍵檢測、串口實驗、systick延時實驗、IIC屏顯示字符串實驗、RTC實驗、獨立看門狗實驗、定時器實驗、內部溫度采集實驗、DMA實驗。

4.基于嵌入式的傳感器采集控制實驗不少于12個：光敏傳感器實驗、溫濕度傳感器實驗、三軸加速度傳感器實驗、霍爾檢測實驗、紅外對射傳感器實驗、振動傳感器實驗、LED蜂鳴器傳感器實驗、繼電器控制實驗、步進電機控制實驗、紅外接近傳感器檢測、大氣壓力傳感器檢測、結露傳感器檢測。

5.藍牙傳感網實驗不少于4個：環境搭建實驗、藍牙透傳實驗、藍牙無線點燈實驗、藍牙傳感器采集與控制實驗。

6.WiFi傳感網實驗不少于9個：環境搭建實驗、WiFi AT命令配置實驗、WiFi STA模式配置、WiFi AP模式配置、WiFi STA+AP模式配置、WiFi RSSI信號強度檢測、WiFi STA客戶端、WiFi STA服務器、WiFi Socket雙向通信、WiFi光照無線采集與控制。

7.IEEE802.15.4組網實驗不少于2個：802.15.4協議簡介、SLIP協議簡介、PAN ID與CHANNEL簡介、CC2530模塊單體測試實驗、CC2530模塊結合測試實驗。

8.CC2530射頻通信實驗不少于5個：點對點通信、廣播通信、RSSI信號強度、空中信道監聽、無線遙控。

9.ZSTACK協議棧組網實驗不少于9個：ZSTACK協議棧簡介、ZStack協議棧工程解析、多點自組網、信息廣播/組播、網絡拓?fù)湫切途W(wǎng)、網絡拓?fù)錁湫途W(wǎng)、ZSTACK綁定、ZSTACK串口、ZigBee溫濕度無線采集實驗、ZigBee聲光無線控制實驗。

10.基于Cortex-M3的Contiki操作系統移植實驗不少于7個： ContikiOS系統移植、Contiki LED控制、Contiki多線程、Contiki進程間通信、Contiki按鍵位檢測、定時器使用、OLED顯示。

11.IPv6多網融合應用實驗不少于8個： Contiki網絡工程解析、IPv6網關實驗、WIFI 節點IPv6組網實驗、藍牙節點IPv6組網實驗、RPL802.15.4 IPv6組網實驗、節點間IPv6-UDP通信實驗、節點間IPv6-TCP通信實驗、IPv6網絡拓?fù)渚C合應用實驗，及IPv6協議多網融合框架簡介、傳感器數據通信協議說明。

12.LoRa無線傳感網實驗不少于4個：LoRa模塊參數配置、LoRa點對點通信、LoRa振動無線采集、LoRa步進電機無線控制。

13.NB-IoT無線通信實驗不少于7個：NB-IoT模塊AT指令交互、NB-IoT信號強度查詢、NB-IoT擾碼配置、NB-IoT開機入網、NB-IoT數據收發測試、NB-IoT CoAP協議平臺接入、NB-IoT無線傳感網平臺監控等。
