SKC-FPGA教學開發創新平臺

一、系統概述：

FPGA教學開發創新平臺是適合新工科專業進行EDA課程教學實驗以及課程設計的必備工具。系統由CPU核心子板、平臺模塊母板、擴展接口子板等幾部分組成。實驗內容豐富生動形象，能夠大大的激發學生的興趣，使學生老師在教學的過程中能夠寓教于樂，同時在學習EDA的同時可以加強對控制、通信、單片機等課程進行加深，讓學生學有所得。

二、結構特點：

1.CPU核心子板主芯片采用用ALTERA CycloneIV系列中的EP4CE6用戶可更換其它核心子板；

2.模塊化設計，每個模塊相對獨立，做實驗時將模塊與核心板連接起來即可；

3.CPU核心子板板載USB-BLASTER下載調試器，只需一根USB連接線即可完成程序的加載、調試與固化，同時方便實驗室管理；

4.CPU核心子板自帶SDRAM與FLASH，可用于NIOSII、IP CORE設計驗計；

5.豐富的實驗模塊，在數字電路的基礎上增加了控制類、接口類、通信類的實驗模塊；

6.二個時鐘源，四路輸出，每路相對獨立， 24MHZ—1HZ的頻率能滿足用戶要求；

7.核心板FPGA芯片I/O管腳完全開放，用戶可以任意定義；

8.豐富的樣板實驗程序，在常規的EDA實驗基礎上增加了交通燈、電梯、步進電機、直流電機、PS2、VGA、音樂、鍵盤等實驗，實驗內容形象生動；

9.QUARTUS11.0開發軟件，支持多種語言輸入，自帶LICENSE；

10.詳細的操作手冊，含軟、硬件的使用說明，各模塊的功能說明。

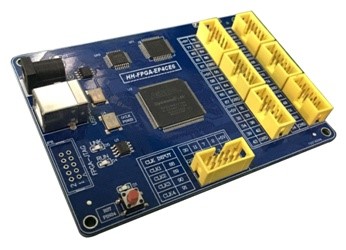

核心板規格說明：

1.FPGA核心板主芯片采用ALTERA CycloneIV系列中的EP4CE6E22C8N

2.FPGA內門電路高達12萬門，內部使用RAM作電路結構，速度高達幾百MHZ，且可任意規劃更改3.電路，是一個可隨心所欲的設計芯片。

4.板載USB-Blaster下載調試器，用戶只需一根USB連接線即可完成程序的加載、固化、調試。

5. 8M-Byte SDRAM

6. 4M-Bits EPCS4

7. 50M系統時鐘

8. JTAG編程調試接口

9. 7個HR-EXT標準擴展接口

10. 四路時鐘輸入接口

11. 1個復位按鍵

12. 5V/DC電源輸入接口

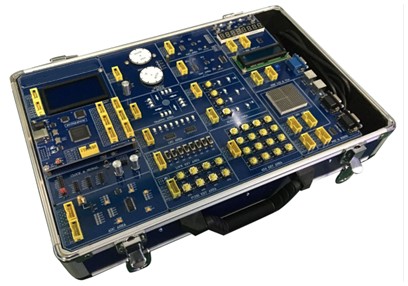

平臺母板規格說明：

1. 8位撥動開關輸入模塊

2. 8位按鍵開關輸入模塊

3. 4*4矩陣鍵盤輸入模塊

4. 8位LED顯示模塊

5. 8位動態掃描的數碼管顯示模塊

6. 16*16點陣顯示模塊

7. 1602字符液晶顯示模塊

8. 12864圖形點陣LCD顯示模塊

9. 高速8位并行AD轉換模塊

10. 2路高速8位并行DA轉換模塊

11. 頻率、幅度均可調的正弦波、三角波、方波模擬量輸出模塊

12. 蜂鳴器、喇叭輸入接口模塊

13. 1個四向模擬交通燈控制模塊

14. 1個四相步進電機控制模塊

15. 1個速度可控、可測直流電機模塊

16. 1個VGA接口

17. 2個UART串行通信接口

18. 2個PS2鼠標、鍵接接口模塊

三、實驗項目：

（一）EDA設計示例

1.基于QUARTUSII圖形輸入電路的設計

2.基于VHDL格雷碼編碼器的設計

3.含異步清零和同步使能的加法計數器

4.八位七段數碼管動態顯示電路的設計

5.數控分頻器的設計

6.圖形和VHDL混合輸入的電路設計

7.基本觸發器的設計

8.可控脈沖發生器的設計

9.基于VHDL的搶答器的設計

10.數字頻率計的設計

11.多功能數字鐘的設計

12.AD/DA轉換實驗

13.基于VHDL的表決器的設計

12.正負脈寬調制信號發生器設計

13.矩陣鍵盤接口電路的設計

14.AUDIO電子音樂實驗

15.直流電機的測速實驗

16.步進電機驅動控制

17.交通燈控制電路實驗

18.PS2接口鍵盤顯示實驗

19.VGA彩條信號發生器的設計

20.電梯控制的設計

（二）NIOSII IP CORE設計示例

1.最小NUISII系統設計

2.設計一個帶SDRAM和FLASH的NIOSII系統

3.FLASH讀寫操作-流水燈的設計

（三）IC設計實驗項目

1.SOC的相關底層設計

2.RISC CPU的設計

3.AES加/解密處理器的設計

4.DES/3DES加/解密處理器的設計

5.RSA加/解密處理器的設計

四、配套軟件

根據不同用戶要求可配套不同版本的軟件，隨機配套的軟件功能齊全，支持Verilog/VHDL硬件描述語言等多種設計輸入。軟件可運行在及Windows XP/WIN7/WIN8/WIN10操作系統下。

五、數控式虛擬實驗演示模擬裝置（配上位機仿真軟件）

可完成十五個控制實驗項目：

1.交通信號燈的自動控制

2.機器人自動掃地雷

3.加工中心刀庫捷徑方向選擇控制

4.驅動步進電機的控制

5.舞臺藝術燈飾的控制

6.四層電梯的控制

7.LED數碼管顯示控制實驗

8.交流電機Y/Δ形起動的控制  9 液體混合裝置的自動控制

10.水塔水位自動控制

11.四級傳送帶的模擬運行

12.郵件分揀系統的模擬運行

13.數字邏輯分析儀實驗

14.溫度壓力實驗

15.連線自動撿測系統
