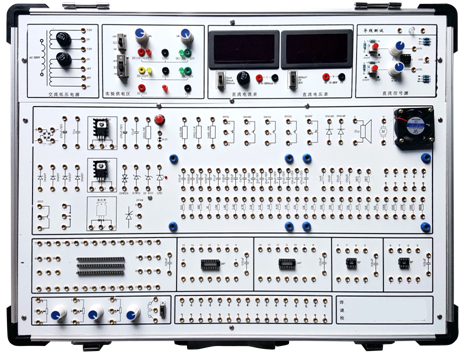

SHKC-A5型模擬電路實驗箱

    模擬電路實驗箱由全鋁合金箱體、高性能線性電源和實驗電路板組成。其中實驗電路既可以采用固定功能模塊方式，也可以自行搭建實驗電路，電路原理和元器件符號清晰，實驗用元器件全部焊裝在線路板的反面，安全可靠，不易損壞。本實驗箱適用于本專院校所有電類和非電類專業《模擬電子技術》、《電子線路》等課程的實驗教學。

一、技術指標

1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：（1）DCV ±12V/0.5A；

      （2）DCV ±1.5V～±12V/0.5A；

      （3）DCV +5V/1A ， 以上各路均帶短路保護功能。

   交流低壓輸出：(1) ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A。

2、信號源

（1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

3、測量表

（1）一個0-20V的數字直流電壓表，分三檔，分別是200mV檔、20V檔、20V檔。

（2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。

4、分立元件設計區

（1）設計有橋堆2W10 1個、二極管1N4007 4個/IN4148 2個、穩壓管2DW231/2CW53/DC6.2V各1個、發光二極管1個、可控硅2P4M/BCR各1個、單結晶體管BT33 1個、三端穩壓管7812/7912各1個，1W 電位器1K 1個、三極管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1個、8歐姆喇叭1個、0.5W電位器10K/100K/680K各1個、IC40/IC16/IC14插座各1個、IC8 2個、1×2開關1個，各種固定值的電阻、電容和電感60多個。另設計有阻容件自由接插區。

（ 2）設計擴展模塊電路實驗區1個：尺寸155×100mm，可選配固定線路實驗?zāi)K，學生可以進行創新性練習，以提高學生的思維能力和動手能力。

5、固定線路獨立模塊

（1）單管、雙管放大電路、射極跟隨器、負反饋放大電路實驗板。

（2）運放電路實驗板（含低頻正弦波振蕩器實驗電路）2塊

（3）功率放大集成電路和互補對稱功率放大電路,內有喇叭

（4）半波、全波、橋式整流和濾波電路以及集成三端穩壓電路

（5）串聯穩壓電路和差動放大電路

（6）面包板模塊（選配）：設計有350進口面包板2組，同時通過自鎖緊式涂金插孔8個引出。

  6、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

    7、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

二、實驗內容

(一） 分立元件電路實驗

1、基本單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射級跟隨器

5、差動放大電路

6、集成電路RC正弦波振蕩器

7、集成功率放大器

8、整流濾波與并聯穩壓電路

9、串聯穩壓電路

10、集成穩壓電路

11、RC正弦波振蕩器

12、LC振蕩器及選頻放大器

13、電流/電壓轉換電路

14、電壓/頻率轉換電路

15、互補對稱功率放大器

16、二極管的正、反相特性

17、晶體三極管的輸入、輸出特性

18、全波橋式橋式整流電路實驗

19、并聯型直流穩壓電源

（二）集成運算放大電路實驗

1、模擬運算電路

（1）電壓跟隨器

（2）反向比例放大器

（3）同相比例放大器

（4）反相求和比例放大器

（5）雙端輸入求和放大電路

2、積分與微分電路

（1）積分電路

（2）微分電路

（3）微積分電路

3、波形發生電路

（1）方波發生器

（2）占空比可調的矩形波發生器

（3）三角波發生電路

（4）鋸齒波發生電路

4、有源濾波器

（1）低通濾波器

（2）高通濾波器

（3）帶阻濾波器

5、電壓比較器

（1）過零比較器

（2）反相滯回比較器

（3）同相滯回比較器

6、波形變換電路

7、運算放大器指標測試

（三）綜合實驗：用運放組成萬用表，溫度檢測控制，函數信號發生器

三、實驗箱配置

附：使用本實驗箱需配套儀器儀表:萬用表和示波器
