電路原理實驗箱

SHKC-DL6型電路原理實驗箱

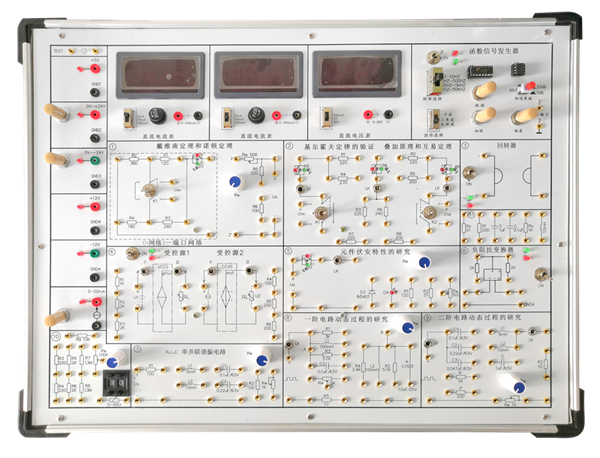

圖片僅供參考

一、概述

該系統以箱式設計，集電源、測量用電表、實驗模塊于一體，實驗時只需外接信號源等即可在每個實驗模塊中進行實驗，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面設計工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。

二、組成

由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗電路模塊區等組成。

三、主要技術指標

1.輸入交流AC：220V，±10%。

2.直流穩壓輸出 DC：±12V/1.5A，DC：5V/1.5A。

3.直流穩壓可調輸出:DC:0～±24V/1A連續可調輸出,每路電源均有短路保護自動恢復功能。

4.恒流源：0～50mA可調恒流源輸出，有開路保護功能。

5.提供數字式直流電流表2只，各分0~2mA 、0~20mA、0~200mA 共3檔測量。

6.提供數字式直流電壓表1只，分200mV、2V、20V共3檔測量。

7.函數發生器

輸出波形：方波、三角波、正弦波

頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

8.配置0-99Ω連續可調數字式電位器。

9.設計有擴展模塊接入?yún)^(qū)1個，大小155×100mm。

10.安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

11.整機消耗功率：≤0.5 KVA

12.機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。

四、實驗器件組成

有l(wèi)～2W電阻大于22只、電容不少于7只、電感不少于6只、電位器6只(2只500、2只1K、1只5K、1只100K)，運放四組等，這些器件包含下列實驗模塊中。
   1.元器件伏安特性的測量

2.電路中電位的研究

3.戴維南定理和諾頓定理

4.疊加定理和互易定理

5.基爾霍夫定律的驗證

8.一階動態電路

9.二階動態電路

10.負阻抗變換器電路

11..R、L、C串、并聯諧振電路

12.受控源VCVS、VCCS電路

13.回轉器電路

14.留有擴展模塊接入?yún)^(qū)，可以任意擴展其它實驗模塊。

五、主要實驗項目

1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法

3.電阻的串聯、并聯和混聯
4.電路故障分析
5.線性與非線性元件的伏安特性。
6.電位及其與電壓關系的研究。
7.基爾霍夫定理。
8.疊加定理。
9.電壓源與電流源的等效變換。
10.戴維南及諾頓定理。
11.受控源VCVS、VCCS的實驗。
12.典型電信號的觀察和測量。
13.RC一階電路的響應測試。
14.二階電路的響應測試。
15.RC選頻網絡特性測試。
16.R、L、C串聯諧振電路的研究。
17.R、L、C并聯諧振電路的研究。
18. 雙口網絡測試。

19.回轉器實驗
20.其它電路的研究

六、實驗箱配置表

附：使用本實驗箱需配套儀器儀表：萬用表和示波器(普通雙通道數字示波器）
