CycloneIII 系列高級實驗開發平臺

SHKC-EY02型 CycloneIII 系列高級實驗開發平臺

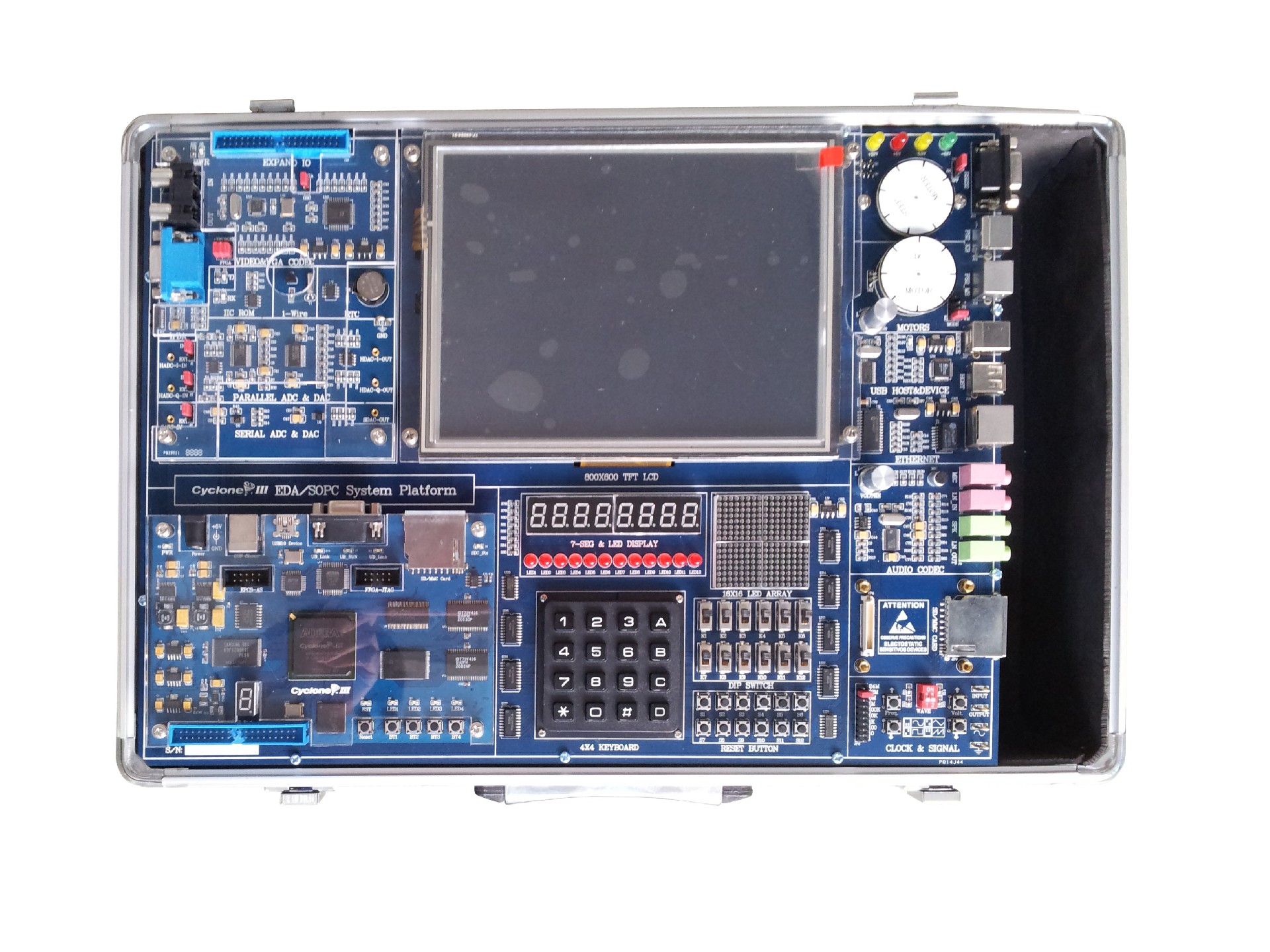

    SHKC-EY02型 CycloneIII高級實驗開發平臺是一款基于Altera公司最新的CycloneIII 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+2塊擴展板的靈活設計，并配備有20多種傳感器和擴展模塊供選擇。

一、開發平臺特性

1、GUI軟件操作界面

  獨家采用GUI人機操作界面，開機可顯示溫度、時間和設備信息等。整合開發平臺上的硬件資源，點擊子菜單中相關實驗，液晶屏可與開發平臺同步運行，提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，方便老師培訓和設備檢修。

2、模塊化的靈活設計

開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心板和擴展板構成不同功能的開發平臺。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。

二、開發平臺硬件資源

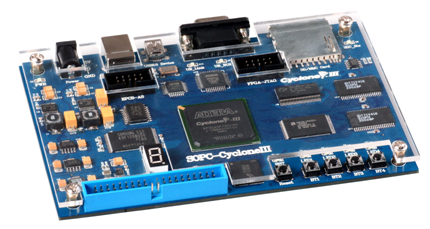

1、核心板硬件資源

（1）采用阻抗控制的 12 層 高精度PCB 板，確保板上信號頻率至少 200MHz;

（2）采用Cyclone III EP3C40F780C8（可選CycloneIII EP3C80、EP3C120，可選C7 C6速度等級）；

（3）配置器件EPCS16，結合千兆網絡支持特有的遠程系統升級功能（Remote Systemn Upgrade）;

（4）標配64M DDR2內存，最高運行頻率166.667MHZ(選C6速度等級為200MHZ);

（5）1MB（256K×32）SRAM ;

（6）8MB NOR Flash ROM;

（7）64MB NAND Flash ROM;

（8）板載USB-Blaster Rev.C;

（9）Mini USB2.0設備接口;

（10）RS232標準串口;

（11）高速SD卡接口;

（12）板載50MHz系統時鐘;

（13）4個用戶自定義LED;

（14）4個用戶自定義按鍵;

（15）1個七段靜態碼管;

（16）1個復位按鍵;

（17）1個擴展接口;

（18）AS編程接口和JTAG調試接口;

2、系統底板硬件資源

（1）支持CycloneII、CycloneIII系列核心板;

      （2）800×600超大分辨率真彩色液晶顯示屏和4線電阻觸摸屏;

（3）1個4相步進電機;

（4）1個速度可調、可測直流電機;

（5）1個標準串行接口;

（6）2個PS2接口;

（7）1個USB Device設備接口;

（8）1個USB Host主機接口;

（9）1個以太網卡接口;

（10）1個16×16點陣;

（11）個4×4鍵盤陣列;

（12）8位動態七段碼管顯示;

（13）12個用戶自定義LED;

（14）12個用戶自定義開關輸入;

（15）12個用戶自定義按鍵輸入;

（16）1個SD卡接口;

（17）板載液晶驅動模塊;

（18）觸摸屏控制器;

（19）2個擴展接口;

（20）1個數字時鐘源，提供等多個時鐘;

（21）音頻Codec：1個音源輸入口，1個Mic輸入口，1個音源輸出口和1個耳機接口;

（22）1個模擬信號源，提供頻率、幅度可調的正弦波、方波、三角波和鋸齒波

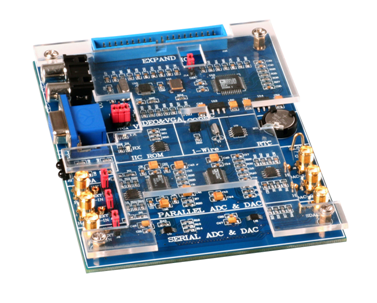

3、擴展接口板1硬件資源(可以選配)：

（1）10位雙通道并行AD模塊采樣頻率20MSPS;

（2）10位雙通道并行DA模塊采樣頻率40MSPS;

（3）12位高速串行DA模塊采樣頻率30MSPS;

（4）12位高速串行DA模塊;

（5）1個視頻編、解碼模塊;

（6）1個真彩VGA模塊;

（7）1個紅外接收發送模塊;

（8）1個實時時鐘RTC模塊;

（9）1個IICEEPROM模塊;

（10）1個數字溫度傳感器模塊;

（11）1個高速擴展模塊;

（12）6個高速信號測量通道

三、示例實驗

1、EDA實驗與電子設計競賽實驗內容

（1）簡單的QUARTUSII實例設計

（2）可控脈沖發生器的設計

（3）基于VHDL格雷碼編碼器的設計

（4）基本觸發器的設計

（5）含異步清零和同步使能的加法計數器

（6）矩陣鍵盤顯示電路的設計

（7）八位七段數碼管動態顯示電路的設計

（8）16*16點陣顯示實驗

（9）數控分頻器的設計

（10）直流電機的測速實驗

（11）圖形和VHDL混合輸入的電路設計

（12）步進電機驅動控制

（13）步長可變的加減計數器的設計

（14）PS2接口鍵盤顯示實驗

（15）四位并行乘法器的設計

（16）VGA彩條信號發生器的設計

（17）設計四位全加器

（18）用VHDL設計七人表決器

（19）用VHDL設計四人搶答器

（20）序列檢測器的設計

（21）正負脈寬調制信號發生器設計

（22）偽隨機數發生器的設計

（23）數字頻率計的設計

（24）八位數據鎖存器的設計

（25）多功能數字鐘的設計

（26）最高優先編碼器的設計

（27）數字秒表的設計

（28）解復用器的設計

（29）出租車計費器的設計

（30）帶同步復位的狀態機的設計

（31）基于VHDL數碼鎖的設計

（32）嵌入式邏輯分析儀的使用

（33）PS2鼠標編碼設計

（34）SPI串口內核的實現

（35）SPI串行AD/DA轉換器的設計

（36）DDS信號發生器的設計

2、NIOSII32位處理器示例實驗

（1）最簡單NIOSII系統設計

（2）建立帶外部SRAM的NIOSII系統設計

（3）Nor Flash編程實驗

（4）PIO外部中斷按鍵開關實驗

（5）PIO輸入-開關信號的讀取實驗

（6）基于Timer IP核的定時器的設計

（7）矩陣鍵盤與數碼管顯示實驗

（8）高速AD和高速DA實驗

（9）UART串口通迅實驗

（10）基于IIC的EEPROM讀寫實驗

（11）1-WIRE數字溫度計的設計

（12）串行AD/DA轉換實驗

（13）Nand flash讀寫操作實驗

（14）彩色LCD液晶顯示實驗

（15）觸摸屏控制實驗

（16）RTC實時時鐘實驗

（17）讀SD卡實驗

（18）音頻Code實驗

（19）USB枚舉實驗

（20）USB枚舉實驗

（21）PS/2鍵盤顯示實驗

（22）PS/2鼠標控制實驗

（23）IRDA紅外通信實驗

（24）VIDEO視頻實驗

    3、DSP Builder  設計應用示例實驗

（1）從DSP Builder到HDL——基于DSP Builder的信號發生器

（2）從DSP Builder到SOPC Builder——軟件控制的Chirp信號發生器

（3）IP核在DSP Builder下的使用——以FFT核為例

  4、綜合開發實驗

（1）網絡WEB控制實驗

（2）點陣顯示屏的設計

（3）USB2.0通信實驗（含上位機的設計）

（4）DDRII RAM讀寫實驗

（5）直流電機閉環調速的設計

（6）USB接口文本閱讀器的設計

（7）簡易數字示波器設計

（8）簡易頻譜分析儀設計

（9）基于UART串口通信液晶顯示實驗

（10）基于UART串口通信BMP顯示實 驗

（11）FAT32文件系統讀SD卡實驗

（12）FAT32文件系統寫SD卡實驗

（13）FAT32文件系統讀寫實驗-拼音輸入法的設計

（14）彩色液晶原理與繪圖應用實驗

（15）基于NIOSII貪食蛇游戲設計實驗

（16）基于NIOSII計算器設計實驗

（17）在niosII上運行uC/OS系統

（18）在niosII上運行uClinux系統

（19）基于MP3媒體播放器的設計（MP3擴展板）

（20）基于RFID無線射頻設計（RFID擴展板）

（21）Zigbee無線傳感網絡的設計（Zigbee板）

四、產品配置

注：使用本實驗箱的配套儀器：電腦、示波器、萬用表 。
