傳感器檢測技術實訓設備(12種傳感器實驗裝置)

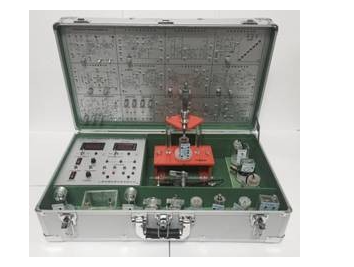

KCHGQ-02B型傳感器檢測實驗箱（12種）

一、概述

本公司新推出的傳感器檢測實驗箱，專為傳感器及教學實驗設計，適用于不同類別、不同層次的專業教學需求。它能有效支持“傳感器原理與應用”、“自動檢測技術”等多門課程的教學實驗，為高校、中專及職業技術學院等實驗室提供理想的實驗教學設備，助力實驗室迅速開設實驗課程。

二、技術規格與要求

1、電源輸入穩定，采用AC220V±5%的電壓，頻率為50±1Hz，確保設備穩定運行。

2、額定電流控制在≤5A，有效保障設備的安全使用。

3、提供±5V和±15V的直流電源，滿足實驗中的多種電源需求。

4、穩壓系數達到±1%，電壓紋波≤10mV，確保實驗結果的準確性。

5、非線性誤差≤5%，測量精度≤1%，為實驗提供精準的數據支持。

6、功耗控制在100VA，節能高效。

7、輸出電流達到1A，滿足實驗設備的供電需求。

8、設備適應環境溫度范圍為-5℃～40℃，相對濕度＜85%（25℃），確保在各種環境下穩定運行。

9、實驗箱外觀尺寸緊湊，為650×400×230mm，便于擺放和攜帶。

三、實驗箱功能特點

1、實驗箱內置四組直流穩壓電源，分別提供±5V、±15V的電源輸出，并具備短路保護功能，保障實驗過程的安全。同時，配備一組加熱源，滿足實驗中的加熱需求。

2、低頻信號發生器頻率范圍1Hz-30Hz，輸出連續可調，Vp-p值達10V，最大輸出電流0.5A，為實驗提供穩定的低頻信號源。

3、音頻信號發生器頻率范圍0.4KHz-10KHz，輸出電壓連續可調，最大輸出電流0.5A（有效值0.4KHz），適用于音頻信號相關的實驗。

4、差動放大器通頻帶寬廣，可靈活配置成同相、反相、差動結構，增益范圍大，為實驗提供靈活的放大功能。

5、數字式電壓表采用三位半顯示，量程寬，精度高，方便進行電壓測量。

6、數字式頻率/轉速表由數碼管和發光管組成，可精確測量頻率和轉速，為實驗提供重要數據。

7、機械式壓力表量程適中，精度可靠，適用于壓力測量實驗。

8、手動氣壓源可方便地進行氣壓調節，滿足氣壓實驗的需求。

四、振蕩器特性

1、低頻振蕩器頻率范圍1Hz-30Hz，輸出連續可調，Vp-p值達10V，最大輸出電流0.5A，為振蕩實驗提供穩定的信號源。

2、振動源振動頻率與共振頻率相匹配，確保實驗結果的準確性。

3、轉動源采用0-12V直流電源驅動，轉速可調范圍寬，滿足各類轉動實驗的需求。

五、數據采集與處理系統

數據采集卡采用12位AD轉換，分辨率高，采樣周期可調，支持單次和連續采樣。通過標準RS-232接口與計算機連接，實現數據的實時傳輸和處理。配套的處理軟件界面友好，功能強大，支持實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等功能，為實驗教學提供便捷高效的解決方案。

六、傳感器種類及技術指標：

七、實驗箱特點：

1、  傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。

2、  每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。

3、  傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。

4、  學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。

八、傳感器實驗內容如下：                    帶*為思考實驗

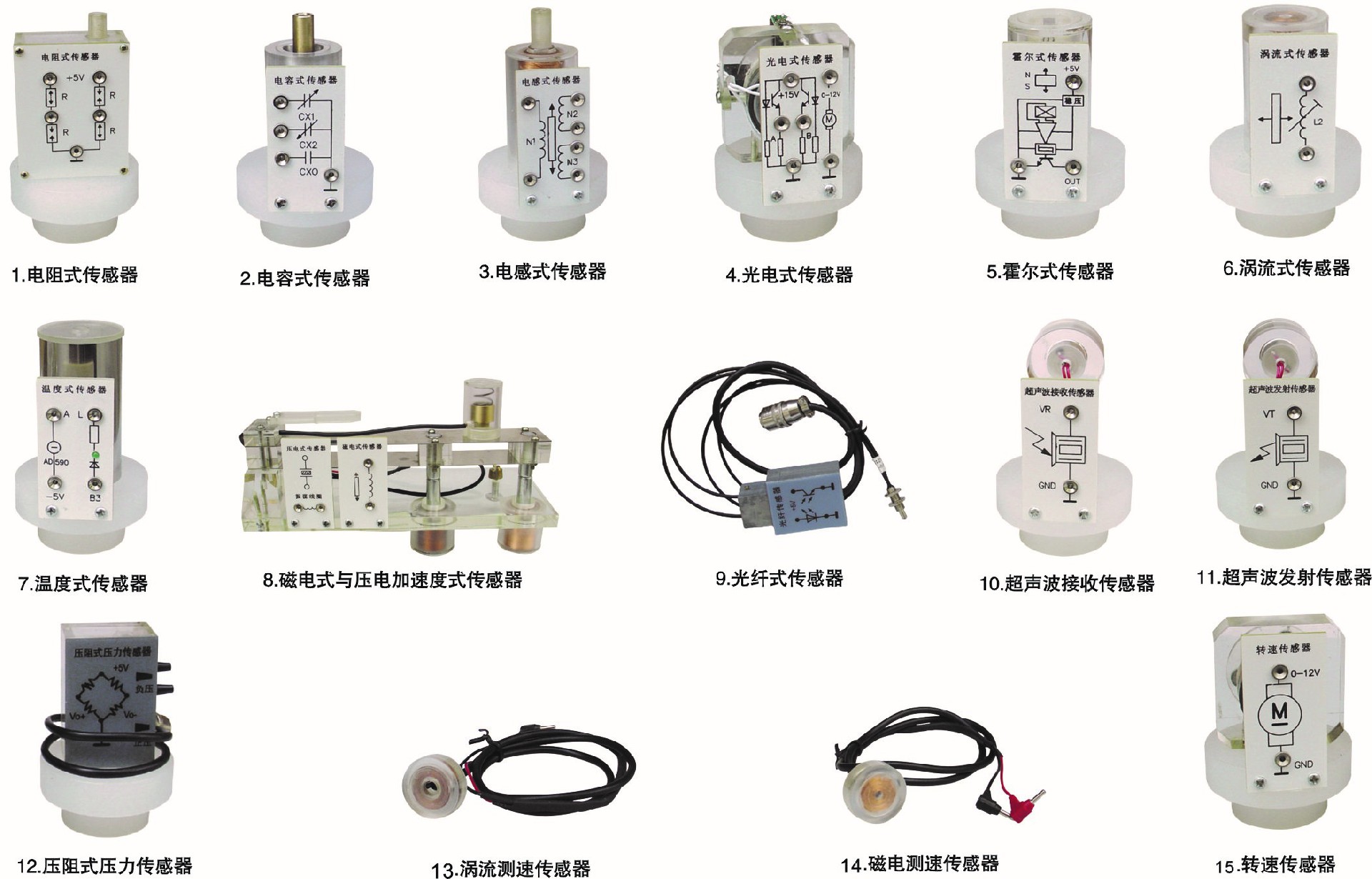

 九、傳感器：

十、傳感器配置清單：
