綜合單片機實驗箱_微機接口與組態綜合實驗系統

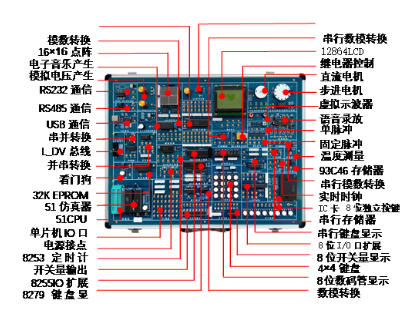

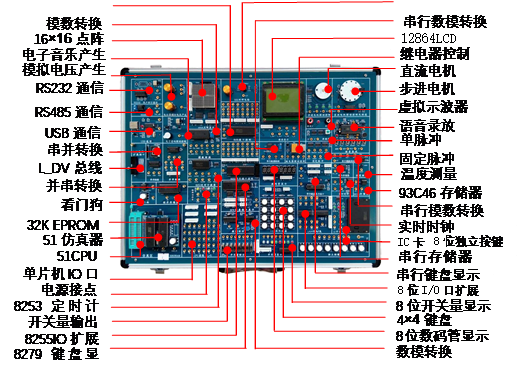

SHKC-M10型單片機與組態綜合實驗箱

一、適用專業

本方案適用于各層次學歷教育的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等專業，特別是針對電子應用和微機控制方面的深入學習與實踐。

二、系統概述

1）SHKC-M10型是一款集MCGS工業組態軟件與單片機控制系統于一體的綜合性教學平臺。其設計目的在于通過直觀展現工業自動控制場景，幫助學生更好地理解和掌握51/52系列單片機的基礎及綜合應用技術。該平臺涵蓋了單片機原理、控制技術、數據通信技術以及系統設計技術等多個方面，為學習者提供了豐富的外圍器件和設備接口，促進了對單片機原理及其接口技術的快速掌握。

2）此系統提供了兩種操作模式：一是與PC機聯機運行，便于調試和運行各種實驗程序；二是脫機運行，系統內置自檢管理監控，無需仿真器即可自動切換到脫機管理狀態，輕松完成自檢實驗。

3）實驗電路單元設計靈活開放，如開放式鍵盤、顯示器和串口等，為多樣化實驗提供了可能性。

4）系統全面引出地址總線、數據總線、控制總線，主機板配備擴展單元，支持通過單片機仿真器調試用戶系統，為用戶進行二次開發提供了便利。

三、系統硬件構成

1、自備計算機設備。

2、應用型單片機平臺系統LH-M10，專為教學和實驗設計。

3、配備基于KEIL C51的單片機仿真器，支持RS232/USB通信方式，方便用戶進行程序調試和上傳。

4、提供在線下載式單片機STC89C52或AT89S52，滿足不同的學習需求。

四、詳細技術指標

1、基礎接口電路

• 多路定時計數器8253A接口電路，實現精確計時與控制。

• 可編程并行輸入/輸出接口8255和8155，提供靈活的數據傳輸功能。

• 可編程鍵盤顯示接口8279，簡化鍵盤與顯示模塊的設計。

• 單片機系統簡單I/O口擴展電路74LS273/74LS244，增強I/O處理能力。

• 看門狗電路MAX813，確保系統穩定運行。

2、人機接口電路

• 8位LED發光管輸出顯示，直觀展示數據狀態。

• 8位開關量輸出模塊，方便控制外部設備。

• 8個獨立的LED數碼管，提供多樣化的顯示方式。

• 4×4矩陣鍵盤電路和8個查詢式鍵盤，滿足不同的輸入需求。

• 16×16點陣LED模塊，實現高分辨率顯示。

• 12864 LCD圖形、中文、字符顯示模塊，支持豐富的顯示內容。

• 兩路帶消抖±單脈沖產生電路，確保信號穩定性。

• 1HZ-1MHZ分8路輸出固定脈沖發生，提供穩定的時鐘信號。

• 555時基應用電路，實現定時與延時功能。

3、外設執行部件

• 5V繼電器控制，用于驅動外部設備。

• 音樂發生器電路，產生悅耳的音樂效果。

• 步進電機20BY及直流電機驅動與控制，滿足自動化控制需求。

• 揚聲器和蜂鳴器驅動電路，實現聲音輸出。

• 光電測速模塊電路，精確測量轉速。

4、通信接口電路

• USB(CH375)通信模塊，支持HOST /SLAVE模式，方便數據傳輸。

• RS232/RS485接口應用和電平轉換電路，實現不同設備間的通信。

• I2C串行實時日歷/時鐘PCF8563，提供準確的時鐘信息。

• I2C串行鍵盤顯示控制器Zlg7290，簡化鍵盤與顯示的設計。

5、存儲器電路

• 32K靜態SRAM和64KEPROM，提供足夠的存儲空間。

• 串行存儲器93C64讀寫電路，實現數據的串行存儲與讀取。

• I2C串行存儲器24C02應用電路，簡化存儲設計。

• IC卡讀寫模塊電路，支持IC卡的讀寫操作。

6、數據轉換

• 單路8位數字模擬轉換接口DAC0832，實現數字到模擬信號的轉換。

• 8路8位模擬/數字轉換接口ADC0809，將模擬信號轉換為數字信號。

• 串行8位A/D 轉換電路TLC549及其相關電路，提供串行方式的模數轉換。

• 串行10位D/A 轉換電路TLC5615及其相關電路，實現串行方式的數模轉換。

• ISD1730PY語音錄放模塊、

7、單片機仿真與在線編程工具

1）51單片機仿真器：集成了KEIL C51仿真環境，通過仿真芯片、監控芯片與USB芯片的完美結合，實現了無限制的真實仿真體驗。32個IO端口、串口及T2均可實現單步仿真，確保用戶能夠深入了解單片機的每一個操作細節。

2）軟件平臺支持匯編與C51語言的編譯與調試，提供單步、斷點等調試功能，方便用戶隨時查看寄存器、變量、IO及內存內容。此外，還支持夭折功能，確保在復雜調試過程中的數據安全性。

3）KEIL C51仿真器內置32KB FLASH，為用戶程序下載提供便利。同時，支持STC單片機的0-64KB FLASH的ISP在線編程功能，大大簡化了編程流程。在線下載電路設計精巧，支持STC89C52或AT89S52單片機的在線下載。

4）仿真通訊速度達到業界領先的115200BPS，確保數據傳輸?shù)母咝耘c穩定性。

5）提供兩種工作模式：一是與PC機聯機運行，實現各種復雜的調試與運行操作；二是脫機運行，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序進行自檢。

8、總線擴展與模塊化設計

主板預留了L_DV總線擴展接口，為用戶提供了豐富的接口電路擴展選擇。包括CAN總線應用電路、以太網通信電路、壓力測量模塊、2.4G無線通信模塊、光柱顯示模塊、8×8雙色點陣模塊、GPS通信模塊、非接觸式IC卡讀寫模塊及綜合傳感器模塊等，實現無限擴展的可能性。

9、虛擬示波器（選配件）

1）采用高速雙通道存儲技術，可靈活切換為單通道以提高采樣率，滿足用戶不同的測試需求。

2）配備實時X-Y示波器功能，實現自動同步顯示，便于用戶觀察信號的相位關系。

3）具備存儲功能，可保存、載入并分析歷史波形數據，方便用戶進行后續的數據處理與分析。

4）輸入模擬電壓信號的幅值可通過軟件進行調整，無需繁瑣的硬件開關切換操作。

5）提供幅頻/相頻特性專用虛擬示波器功能，支持波形文件與圖片文件的保存，方便用戶在教學課件中插入相關實驗數據。

10、電源系統

電源系統包括+5V/2.5A、+12V/1A及-12V/1A的供電輸出，滿足各類實驗設備的需求。其中，+5V主電源具備過壓、欠壓、過流及電路保護功能，確保設備在異常情況下能夠自動回復至正常工作狀態。

五、系統軟件平臺

1、基于WINDOWS操作系統的KEIL C51軟件環境，支持匯編與C語言的編程、編譯、鏈接及源程序級調試，實現在線下載功能。

2、集成Small RTOS(51) 1.12.1v R嵌入式操作系統，為用戶提供豐富的實時操作系統功能。

3、配備STC_ISP_V479在線下載軟件，簡化單片機程序的下載流程。

4、提供MGCS工業組態軟件，實現工業控制系統的可視化編程與管理。

5、附帶近40個單片機應用設計例程，幫助用戶快速掌握單片機應用技巧。

6、包含MGCS工業組態軟件與單片機接口例程，展示工業組態軟件與單片機的協同工作效果。

六、機箱結構與外觀設計

機箱采用堅固型鋁合金框架與厚實的ABS塑料包角設計，確保設備的穩定性與耐用性。參考外形尺寸為480×360×120mm，便于用戶根據實際需求進行安裝與布局。

七、實驗項目與配套資料

軟件實驗項目涵蓋清零程序、拆字程序、拼字程序、數據區傳送子程序等各類基礎與進階實驗，幫助用戶逐步掌握單片機的編程技巧。

標配硬件實驗項目包括單片機I/O口應用、并行I/O接口8255應用、A/D轉換實驗、D/A轉換實驗、鍵盤顯示控制器8279應用等，涉及單片機的各個功能模塊，為用戶提供豐富的實踐機會。

此外，還配備有詳細的實驗指導書，為用戶提供實驗步驟、原理分析及注意事項等方面的指導，確保實驗過程的順利進行。

八、實驗箱配置表
